Подключение кабеля питания данных
Кабель питания данных служит для подключения навигатора “GPS 76” к источнику
постоянного тока 8 35 В и обеспечивает обмен данными с подключенными внешними

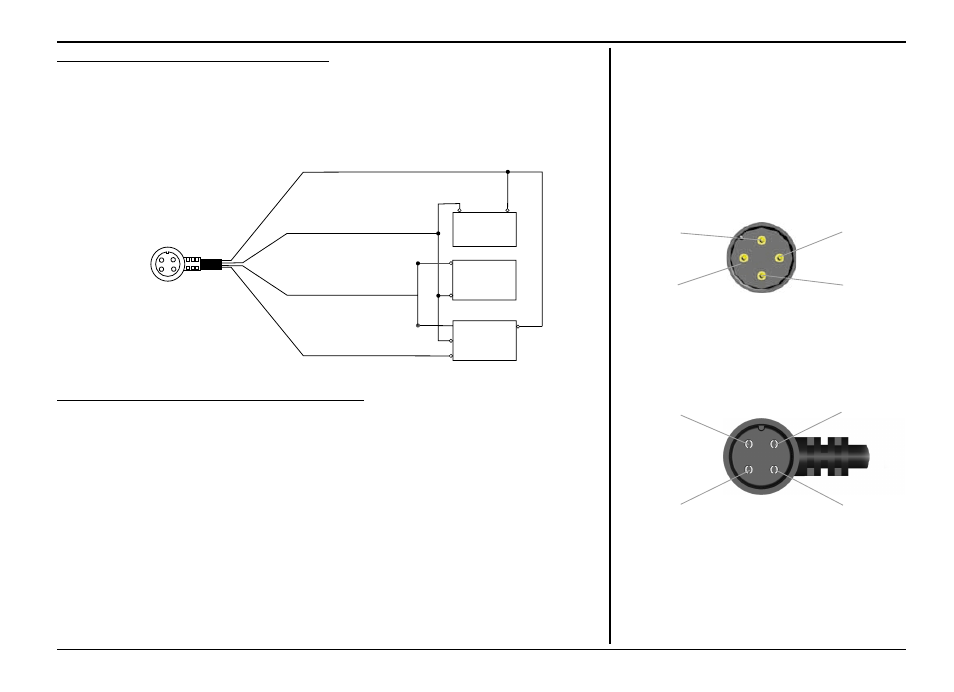

устройствами. На нижеприведенном рисунке обозначено подключение разноцветных
проводов. Сменный предохранитель должен быть рассчитан на 2 А.
Обмен данными с внешними устройствами
Для подключения внешних устройств поддерживаются следующие форматы:
оригинальный формат GARMIN DGPS, NMEA 0180, NMEA 0182, 0183 версий 1.5, 2.0
и 2.3, текстовый формат ASCII, формат входа RTCM SC1 4 версии 2.0.
Управляющие последовательности экспорта данных стандарта NMEA 0183 версии
2.3:
Общие GPRMC, GPGGA, GPGSA, GPGSV, GPBOD, GPRTE и GPWPL, универсальные
PGRME, PGRMZ и PSLIB. На импорте данных навигатор “GPS 76” поддерживает
управляющие последовательности DPT, MTW и VHW.
Копию коммуникационного протокола GARMIN можно бесплатно загрузить с сайта
www.garmin.com
Красный питание
Черный земля
Коричневый выход данных
Белый вход данных
8 35 В постоянного
тока
П р и е м н и к
р а д и о м а я к а
DGPS
типа
GBR23
Автопилот
и / и л и
устройство
NMEA
( )
(+)
RXD
RXD+
(+)
( )
Кор
Гол
ПРИЛОЖЕНИЕ В
Разводка проводов и интерфейс
Вид на навигатор
Земля
Черный
Выход данных
Коричневый
Питание
Красный
Вход данных
Белый
Вид на разъем кабеля
Питание
Красный
Выход данных
Коричневый
Земля
Черный
Вход данных
Белый
