Начало работы
• Чтобы эхолот BADGER BGF-02A заработал, нужно установить 4 батарейки формата
«ААА» (в комплект не входят), для чего открыть крышку батарейного отсека и устано-
вить их согласно схеме, размещенной на дне отсека.
• После этого следует включить штекер излучателя в соответствующее гнездо на за-
дней крышке эхолота (см. схему на стр. 5). Штекер должен войти в гнездо до упора.

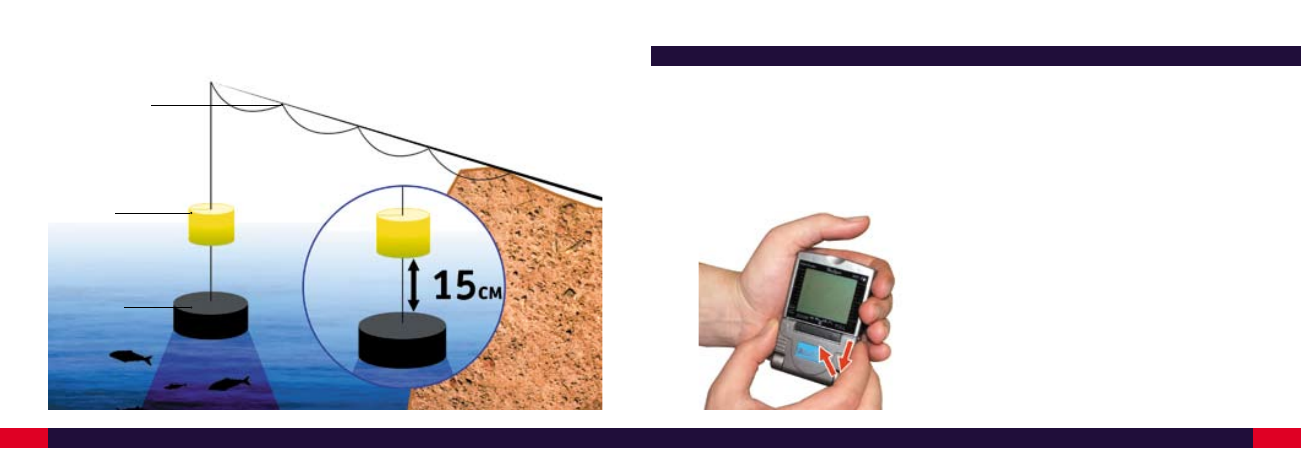

• Разместить на кабеле возле соответствующего
утолщения один или два поплавка из комплекта.
Остальные можно распределить по длине кабеля,
если датчик используется на некотором расстоянии
от Вас.
• Опустить датчик в воду на глубину 15-20 см
• Откинуть переднюю защитную крышку, для чего
плавно потянуть вниз за боковые стороны, как пока-
зано на рисунке, чтобы освободить защелки.
Поплавок
Крепежное
приспособление
Излучатель
