Характеристики
Питание:
4 батарейки формата ААА (1,5 В)
Время работы:
свыше 38 часов на щелочных батарейках
Экран:
монохромная матрица 64 х 64 точки
Диапазон глубин: от 0 до 30 метров
Угол излучения:
40’
Диапазон температур: от -4’С до +75’С
Длина кабеля:
8 метров
Масса:
эхолот – 85 г (без батареек), головка излучателя – 70 г
Размеры (эхолот): 65 х 102 х 32 мм
Подсветка:
4 светодиода на 5 секунд при нажатии любой кнопки
Органы управления
ON – OFF - тумблер включения/выключения
L – M – H - переключатель чувствительности эхолота
TOP - настройка верхней границы просмотра слоя воды
BOTTOM - настройка нижней границы слоя воды
ZOOM ~ FULL – изменение режима просмотра слоя воды
Центральная часть этой кнопки переключает способ показа данных: необработанные
сигналы или интерпретация символами плюс звуковой сигнал.

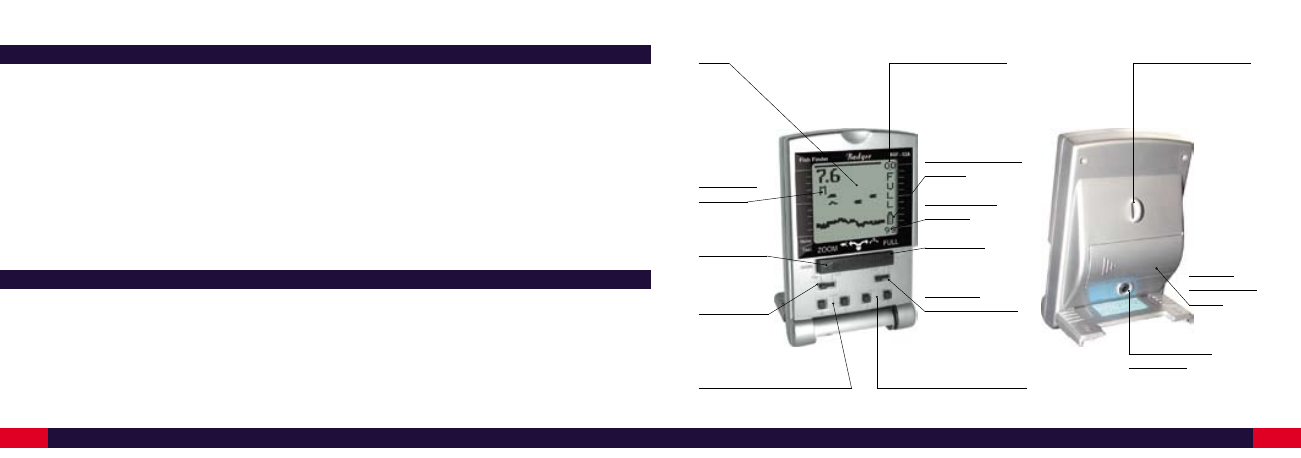

Экран
Индикатор
метр/фут
Кнопка Zoom
Кнопка Full
Выключатель
Положение верхней границы
Верхний ранг глубины
Крышка
батарейного
отсека
Индикатор заряда
батареи
Регулятор
чувствительности
Положение нижней границы
Проушина для шнурка
Гнездо штекера
излучателя
Нижний ранг
глубины
