2 Интерфейс
Подключите кабель, пригодный согласно техническим характеристикам интерфейса к
принтеру и главному компьютеру сети (хосту). Технические характеристики ящика
кассы должны соответствовать таковым принтера.
※
Осторожно!
Прежде чем подключать кабели, убедитесь, что как принтер, так и главный
компьютер (хост) выключены.
1-2-1 USB-
интерфейс
№ Наим. сигнала Назначение (цвет) Функция
Корпус Shield (экран) Дренажный провод Заземление на раму
1 VBUS КРАСНЫЙ Питание хоста
2 D- БЕЛЫЙ Линия передачи данных (D-)
3 D+
ЗЕЛЕНЫЙ Линия передачи данных (D+)
4 GND ЧЕРНЫЙ
Земля логических сигналов,
«подвешенная» земля
1-2-2
Интерфейс «Ethernet»
№
вывода
Наим.
сигнала
Цвет Функция
1 TD+ БЕЛО-ОРАНЖЕВЫЙ Передача +
2 TD- ОРАНЖЕВЫЙ Передача -
3 TCT БЕЛО-ЗЕЛЕНЫЙ Прием +
4 NC СИНИЙ
5 NC БЕЛО-ГОЛУБОЙ
6 RCT ЗЕЛЕНЫЙ Прием -
7 RD+
БЕЛО-КОРИЧНЕВЫЙ
8 RD-
КОРИЧНЕВЫЙ
*
Информацию об IP- и MAC-адресах можно получить из результатов
автотестирования. Более подробную информацию см. в руководстве пользователя
«Ethernet», которое можно скачать с сайта «BIXOLON».

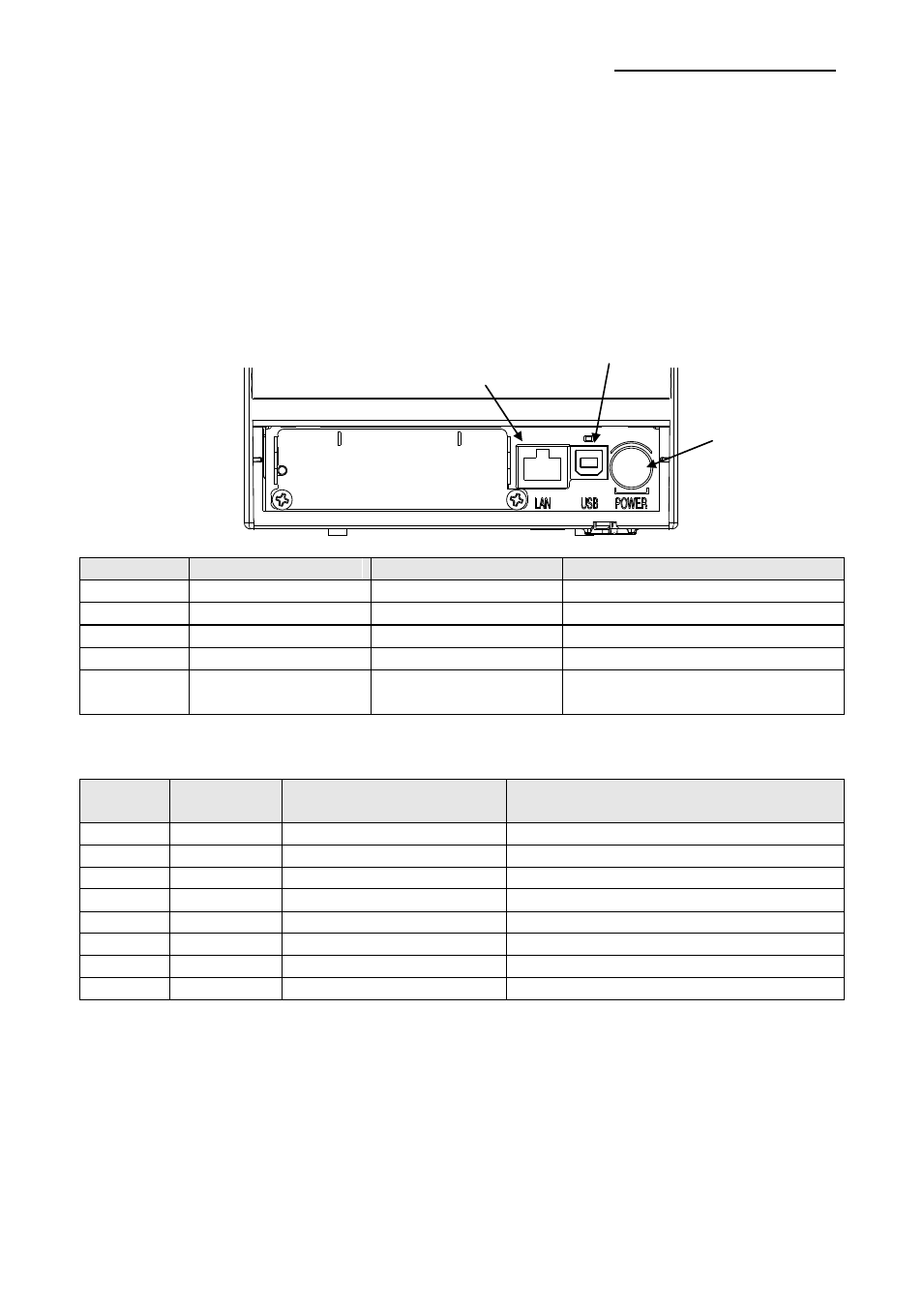

Разъем питания
Разъем «Ethernet»
Разъем USB
