Ред. 1.03 – Инструкция по эксплуатации BIXOLON SRP-350plusIII
Страница 11
SRP-350/352plusIII
Ред. 1.03
- 11 -
№

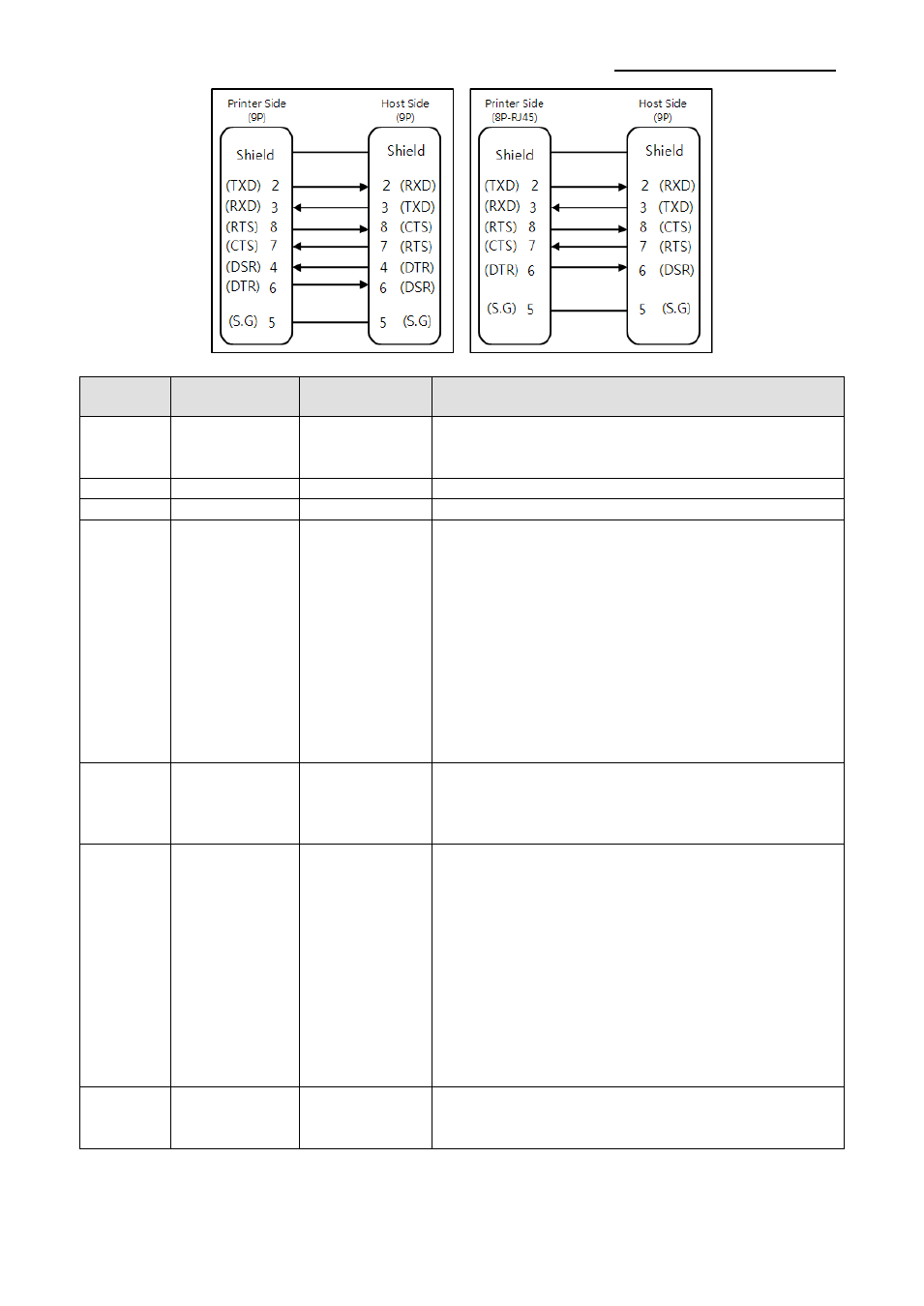

вывода
Наим.
сигнала
Направление
Функция
Главный
Frame GND
(
зземление
на раму)
-
Заземление на раму
2
TXD
Выход
Передача данных
3
RXD
Вход
Прием данных
6
DSR
Вход
Отражает готовность хоста (главного ПК)
получать данные (аппаратное управление
потоками данных).
1)
1) ПОСЫЛКА (логич. 1): хост может
принимать данные.
2)
2) ПАУЗА (логич. 2): хост не может принимать
данные.
3)
После подтверждения данного сигнала
принтер передает данные хосту.
4)
4) При выборе обмена сигналами по схеме
XON/XOFF принтер не подтверждает данный
сигнал.
7
Signal GND
(земля
логических
сигналов)
-
Земля логических сигналов, «подвешенная»
земля
20
DTR
Выход
Отражает рабочее или нерабочее состояние
принтера (аппаратное управление потоками
данных).
1)
1) ПОСЫЛКА (логич. 1): принтер в рабочем
состоянии.
2)
2) ПАУЗА (логич. 2): принтер в нерабочем
состоянии.
3)
После подтверждения данного сигнала
принтер передает данные хосту.
4)
4) При выборе обмена сигналами по схеме
XON/XOFF принтер не подтверждает данный
сигнал.
Shield
(экран)
Frame GND
(Заземление
на раму)
-
Заземление на раму
