11. CO
2
аварийное охлаждение (опция)

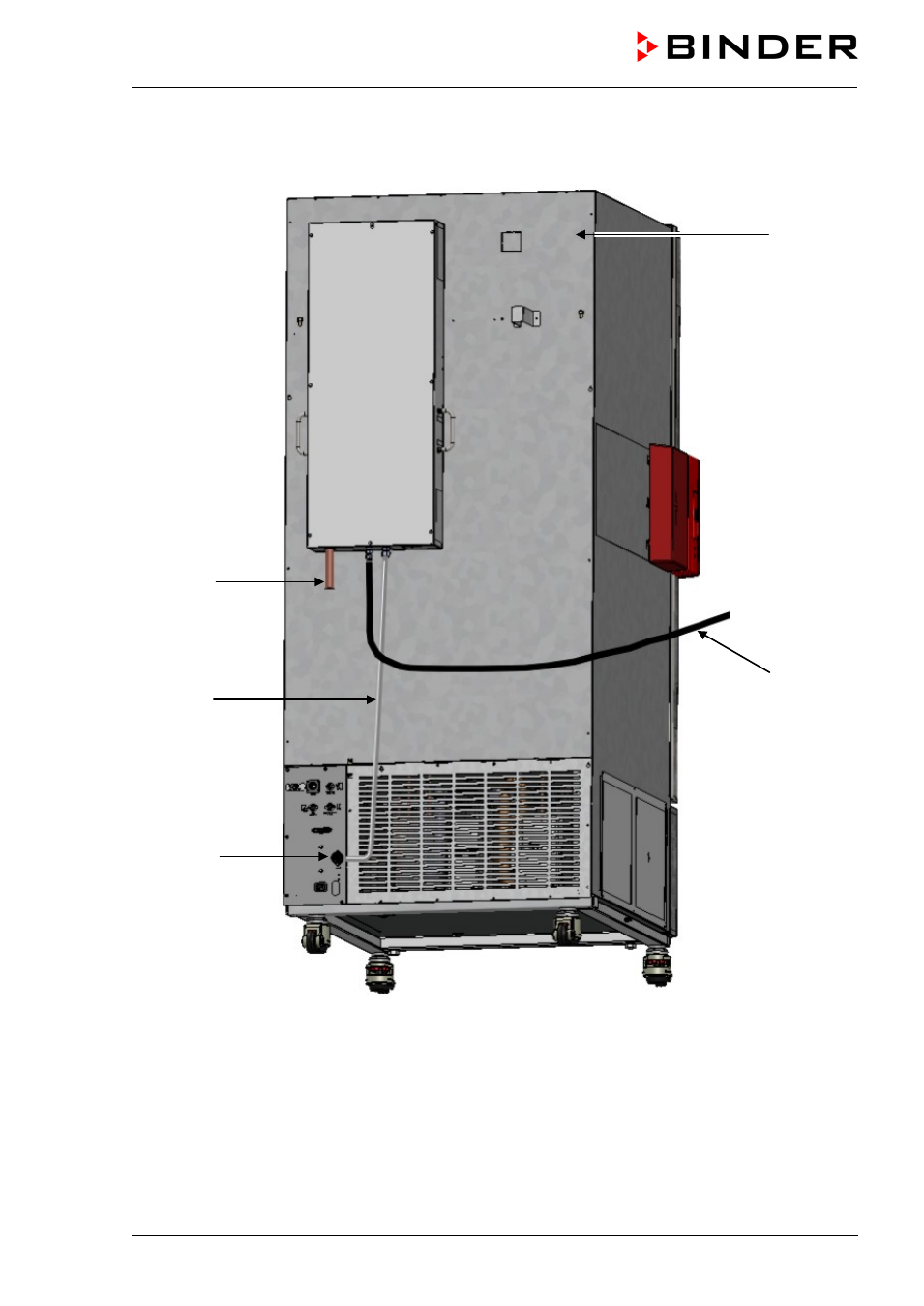

Рисунок 56: Вид сзади UF V с системой CO
2
аварийного охлаждения
(13) Соединительный разъем для электрического подключения CO
2
аварийного охлаждения
(14) Выход CO
2
для подключения отводного шланга
(15) Кабель к соединительному разъему (13) для электрического подключения CO
2
аварийного
охлаждения
(16) Отверстие для выравнивания давления (видно внутри). Здесь также выделяется CO
2
(17) Газовый шланг для подключения баллона сжатого газа CO
2
(16)
(17)
(14)
(15)
(13)
