Инструкция по эксплуатации BINDER KBW 240
Страница 34
KBW (E3.1) 08/2013
page 34/102
Таблица, соответствующая диаграмме (активна установка «Линейное изменение температуры»):
Сегмент
SEC
Заданное
значение
температуры
[ °C]
TEMP
Продолжитель-
ность сегмента
[чч.мм]
TIME
Скорость
вентилятора
[%]
FAN
Вывод
(операционная
линия)
*
O.LINE
S01
40
00:30
50
000
S02
40
00:01
100
000
S03
60
01:30
100
000
S04
60
00:01
100
000
S05
70
01:00
100
000
S06
70
00:01
100
000
S07
20
03:20
100
000
S08
20
00:01
100
000
* программная строка 1 управляет освещением, см. Глава 15.3.
Значения такой программы могут быть введены в программируемый контролер RD3 (Глава 8.2).
По окончания программирования температурного цикла необходимо ввести т.н. «конечный»
программный сегмент (в нашем первом примере - S05, во втором – S08) продолжительностью не
менее 1 минуты. Иначе выполнение программы будет остановлено на предпоследнем сегменте,
т.е. последний сегмент программы не будет выполнен.
8.1.2 Программирование при активной установке «Пошаговое изменение
температуры»
При активной установке «Пошаговое изменение температуры» Вам не нужно программировать
«переходные» сегменты в редакторе программ.
Если выбрана установка «Пошаговое изменение температуры», то контролер может
оперировать только с постоянными температурами. Программирование плавных
температурных переходов становится невозможным.
Заданное значение температуры остается неизменными в течение всего времени выполнения
данного программного сегмента. В начале каждого программного сегмента камера изменяет
температуру до введенного заданного значения так быстро, насколько это возможно.

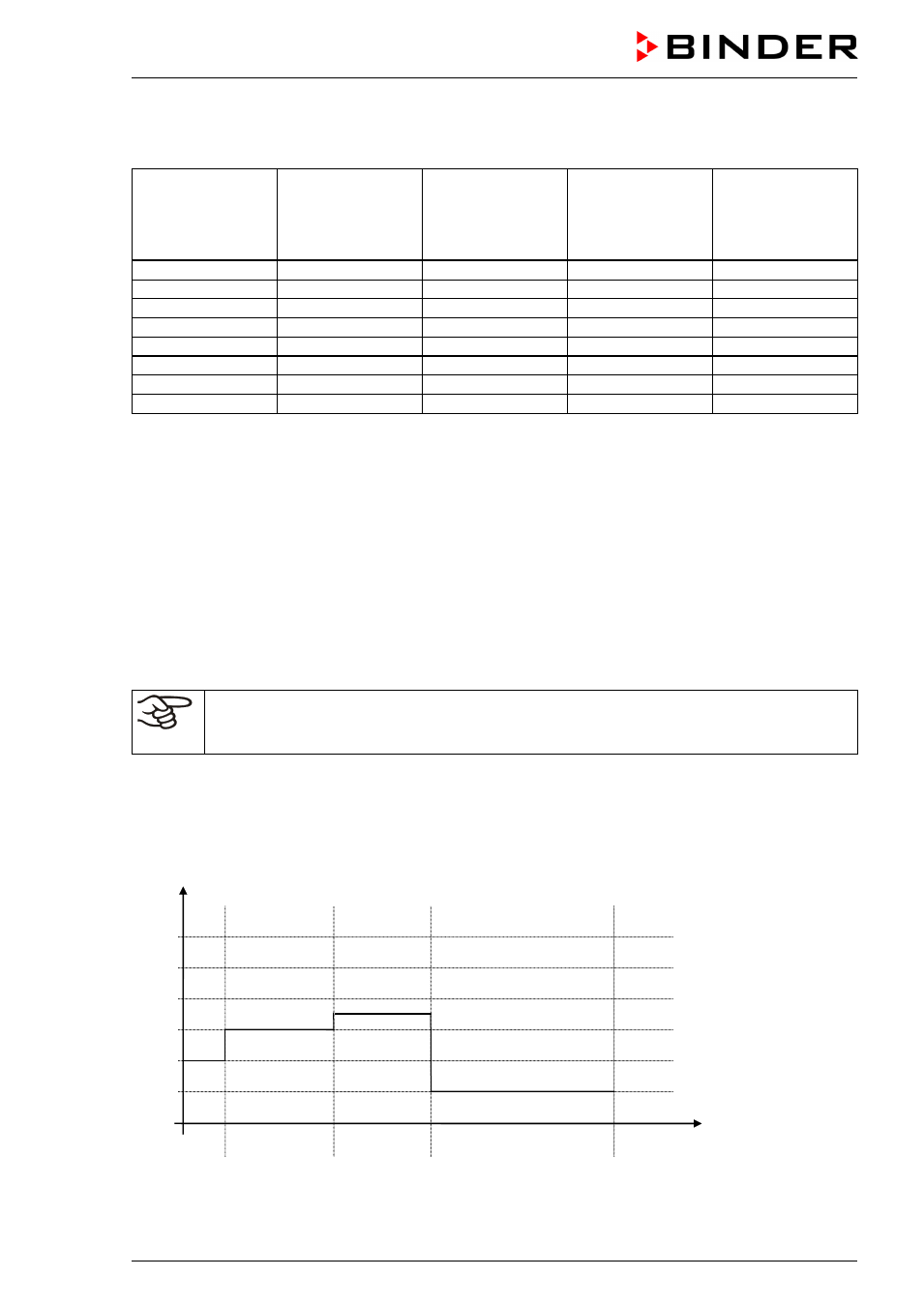

Ввод программы с пошаговым изменением температуры (пример):
W/°C
t/min.
S01 S02 S03 S04
0
20
40
60
80
100
30
120
180
380
