KBW (E3.1) 08/2013
page 18/102
2.4 Задняя контрольная панель, левая сторона (опция)
(8)
(9)

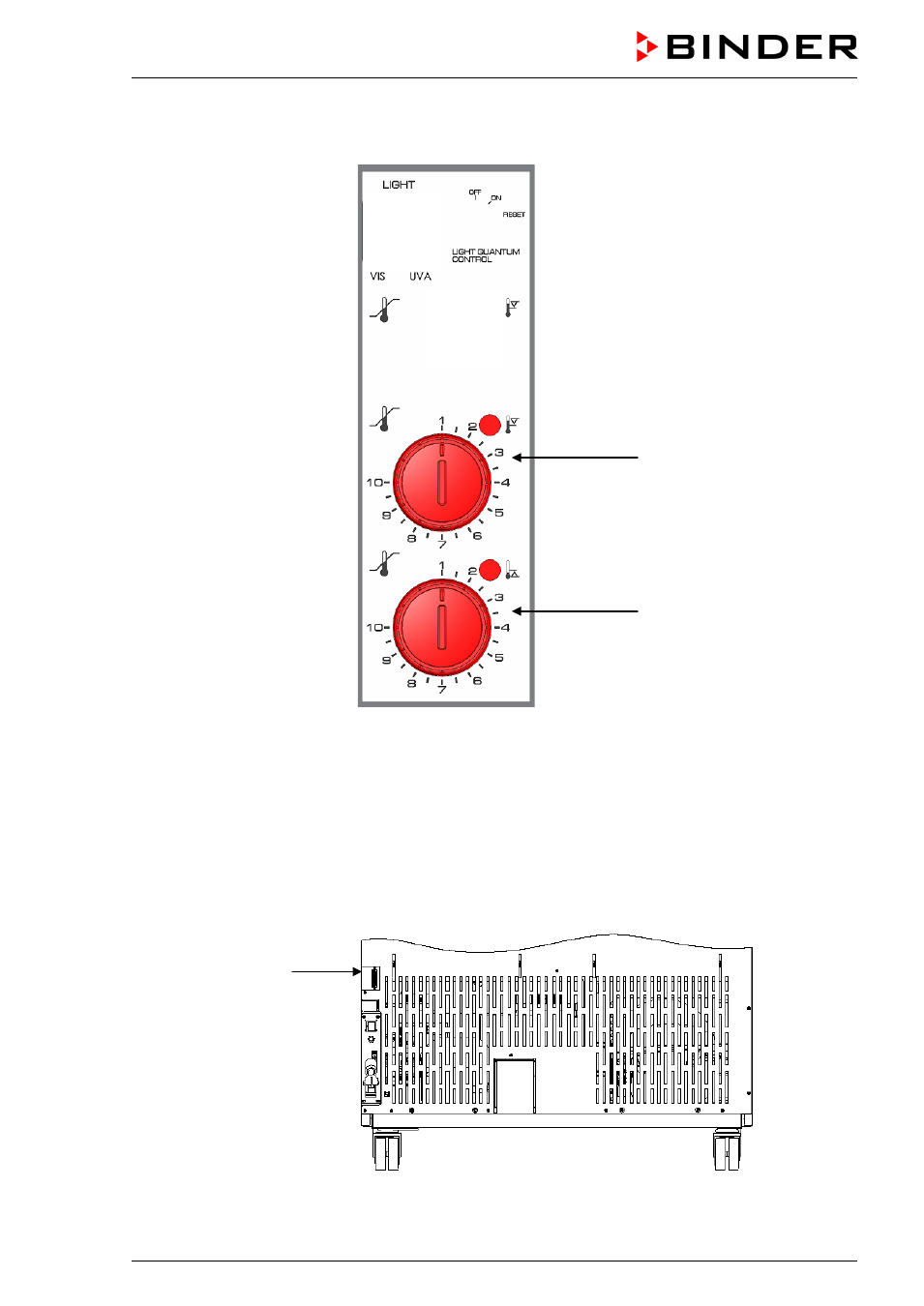

Рисунок 6: Задняя контрольная панель (опция) слева от модуля охлаждения
с опциональным устройством защиты от перегрева класса 3.3
(8) Температурное устройство защиты от перегрева класса 3.1 (часть опционального
устройства защиты от перегрева класса 3.3)
(9) Температурное устройство защиты от перегрева класса 3.2 (часть опционального
устройства защиты от перегрева класса 3.3)
2.5 Задняя панель камеры
(10)
Рисунок 7: Вид сзади камеры KBW с расположением интерфейс RS 422
(10)
Интерфейс RS 422
