84
Подключение аппаратов

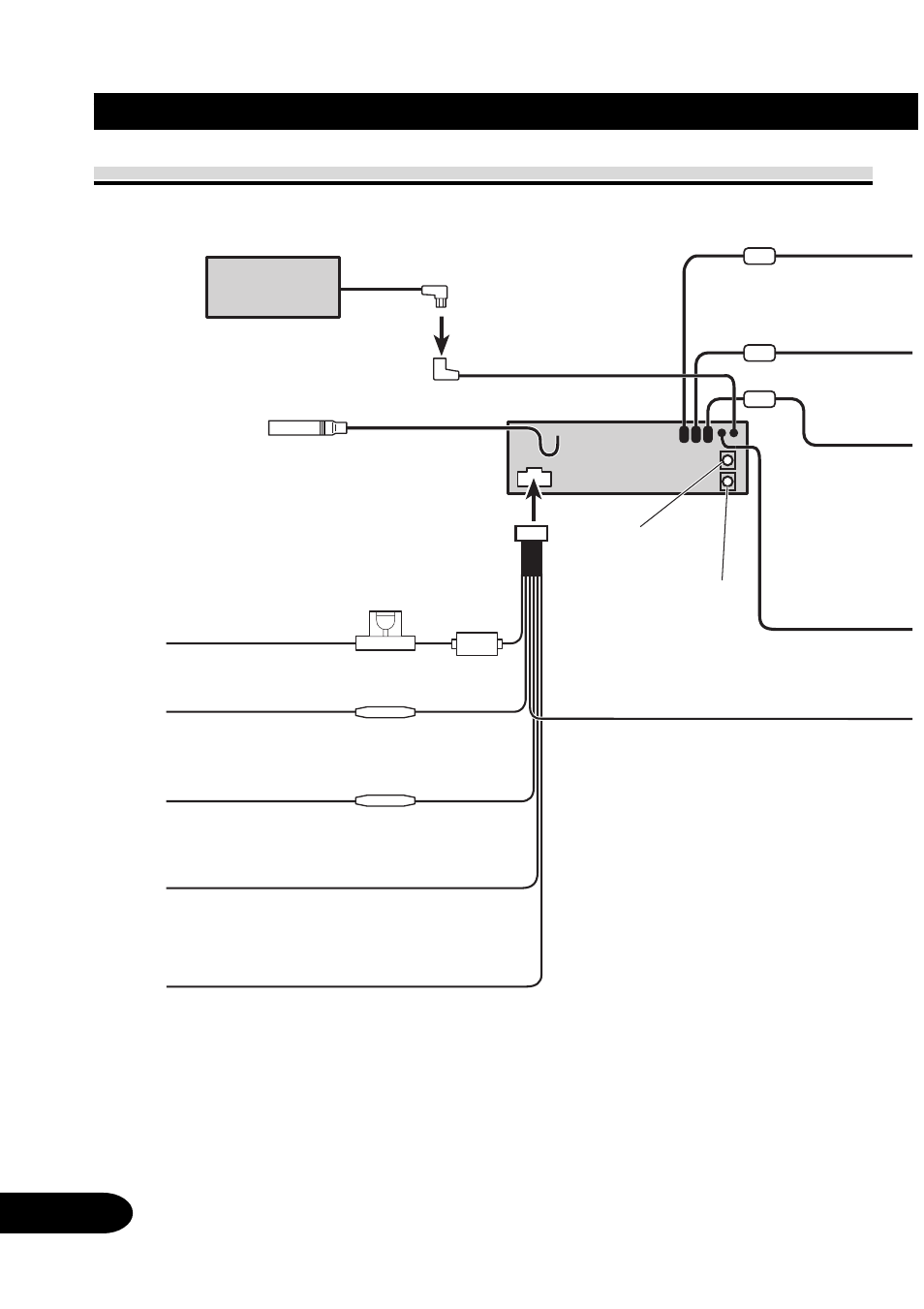

Подключение без использования эквалайзера (DEQ P9)
Кабель IP-BUS
Проигрыватель
Малти-КД (приоб-
ретается отдельно)
Данный аппарат
Вход IP-BUS (синий)
15 см
Разъем антенны
15 см
Шумовой фильтр
15 см
Шумовой фильтр
15 см
Шумовой фильтр
15 см
Оптический выход
(черный)
Оптический
вход (синий)
Сине-белый
К разъему управления системой усилителя мощ-
ности или разъему управления автоматической
антенной (максимальный ток 300 мА, напряжение
12 В, постоянный ток)
Желтый
К разъему, на который питание пода-
ется всегда, независимо от положе-
ния ключа зажигания.
Держатель предохранителя
Оранжево-белый
К Разъему переключения
освещения
Резистор предохранителя
Красный
К электрическому разъему, уп-
равляемому ключом зажигания
(12 В, постоянный ток)
Резистор предохранителя
Черный (земля)
К корпусу (металлическому)
автомобиля
Желто-черный
При использовании мобильного телефона подключите его с
помощью провода Audio Mute. Если мобильный телефон не
используйте, оставьте этот провод не подключенным.
15 см
