Подключение аппаратов
Примечание:
· Данный прибор предназначается для использова-
ния в автомобилях с 12-вольтовым аккумулятором
и минусом на массе. Перед установкой усилителя в
другую модель автомобилей, грузовые автомобили
или автобусы, проверьте напряжение аккумулятор-
ной батареи.
· Во избежание риска поражения электротоком или
повреждения прибора перед установкой отсоеди-
ните отрицательную · клемму аккумулятора.
· Более подробную информацию по вопросам под-
ключения усилителя мощности и других аппаратов
смотрите в прилагаемых к ним руководствах по эк-
сплуатации.
· Закрепите электрическое соединение кабельными
зажимами или изоляционной лентой. Для защиты
проводов в местах их соприкосновения с металли-
ческими поверхностями, оберните их изоляцион-
ной лентой.
· Прокладывайте и закрепляйте провода так, чтобы они
не касались подвижных частей автомобиля, напри-
мер, коробки передач, ручного тормоза или направля-
ющих для выдвижения сидений. Не прокладывайте
провода там, где они могут нагреваться, например
там, где проходит поток теплого воздуха от печки. В
случае чрезмерного нагревании изоляции может про-
изойти ее повреждение, что возможно приведет к ко-
роткому замыканию по всему корпусу автомобиля.
· При подключении к аккумулятору не прокладывайте
желтый провод через отверстие в отделении двигателя,
так как при этом можно повредить изоляцию провода,
что может привести к короткому замыканию.
· Не укорачивайте ни один из проводов, в против-
ном случае в определенный момент цепь защиты
может выйти из строя.
· Никогда не пытайтесь запитать другое оборудова-
ние, разрезав изоляцию кабеля блока питания для
того, чтобы отвести ток. В этом случае предельно
допустимый ток кабеля будет превышен, что по-
влечет за собой перегревание.
· При замене предохранителя используйте предохра-
нитель, характеристики которого совпадают с ха-
рактеристиками, указанными на держателе данно-
го предохранителя.
· Черный провод является заземляющим и его следует
прокладывать как можно дальше от заземления силь-
ноточных изделий, например, усилителей мощности.
· В случае если эти изделия заземлены совместно, а
заземляющий провод отсоединился, то возникает
опасность повреждения аппарата или возгорания.
· Если штырьковый разъем RCA данного аппарата
не используется, не снимайте с него крышку.
· Когда источник питания изделия включен, то сигнал
управления идет по сине-белому проводу. Подключи-
те к внешней системе усилителя мощности пульт дис-
танционного управления (максимум 300 мА, 12 В, по-
стоянный ток). Если в автомобиле имеется антенна,
крепящаяся на стекле, подключайте антенный усили-
тель к источнику питания.
· Если в настоящей системе используется внешний
усилитель мощности, не подключайте сине-белый
провод к разъему усилителя мощности. Кроме того,
не подключайте также сине-белый провод и к разъе-
му питания автоматической антенны. Такое под-
ключение может привести к излишней утечке тока и
стать причиной неисправности оборудования.
· Во избежание неправильного подключения вход-
ная сторона разъема IP-BUS и оптического разъе-
ма окрашена в синий, а выходная сторона в чер-
ный цвет. Правильно подключите разъемы одного
цвета.
· Для подключения данного изделия необходимо
использовать дополнительные оптические кабели
(например, CD-AD600) и кабели IP-BUS (напри-
мер, CD-IP600). Более подробную информацию
можно получить у своего дилера.
· Устанавливайте GPS антенну как можно дальше от
аппарата. Если она будет установлена слишком
близко, качество приема может быть неудовлетво-
рительным.
· Приобретаемый отдельно удаленный DAB тюнер
GEX-P900 DAB(II) нельзя подключить без подсое-
динения к данному аппарату дополнительного
универсального цифрового эквалайзера с предва-
рительным усилением DEQ-P9. Для подключения
к данному аппарату GEX-P900 DAB(II) è DEQ-P9
необходимо использовать оптические кабели и ка-
бели IP-BUS.

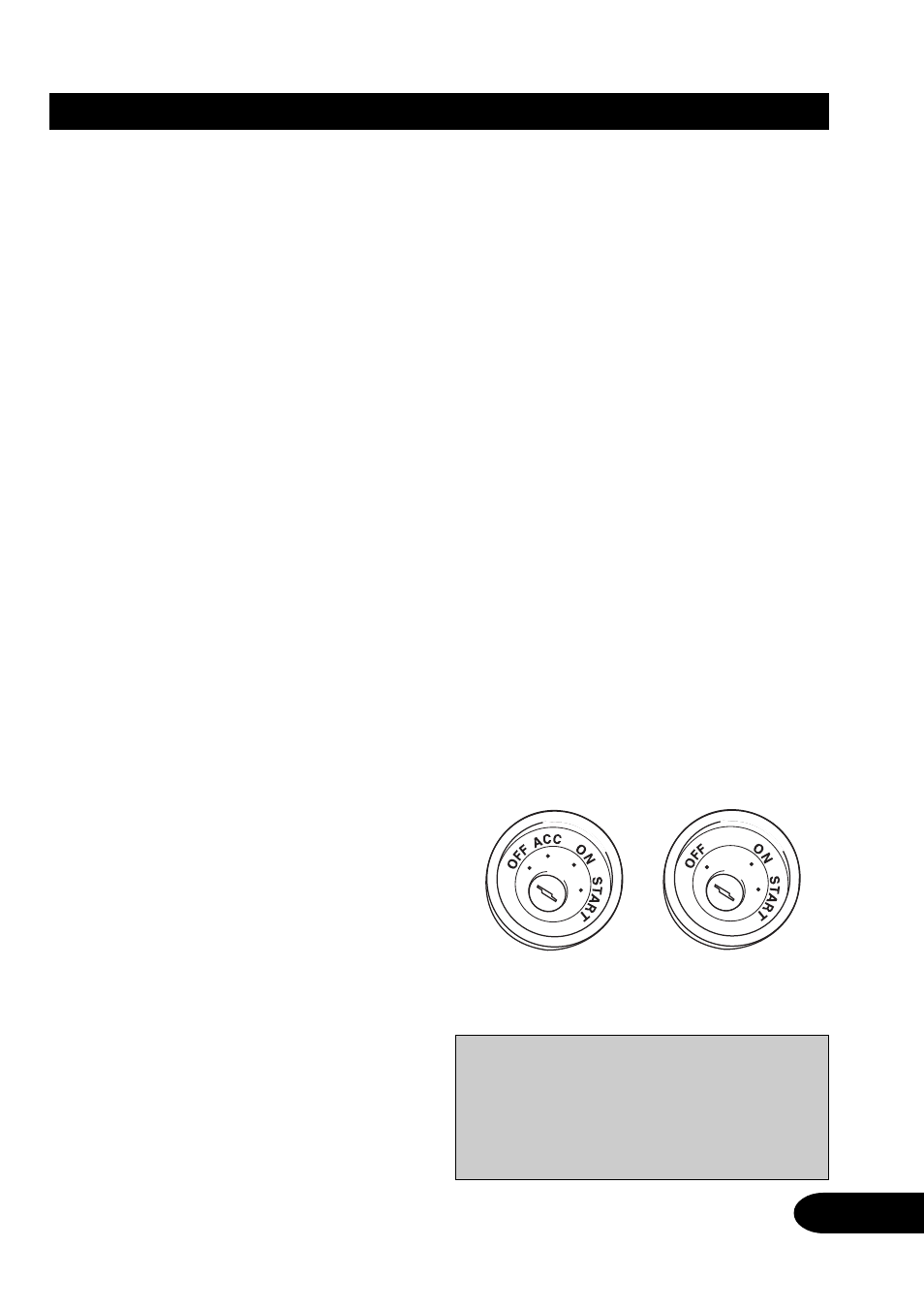

· Данный аппарат нельзя устанавливать в автомобиле,
не имеющем дополнительного (АСС) положения для
ключа зажигания (см. рис. 1).
Положение АСС
Нет положения АСС
· Шнуры для данного изделия и такие же шнуры
для других изделий могут быть различных цве-
тов, но выполнять одну и ту же функцию. По-
этому, подключая данный аппарат к другому
оборудованию, обратитесь к руководствам по эк-
сплуатацию обоих аппаратов и подключайте те
провода, которые имеют одинаковые функции.
Рис. 1
