T5n/T4n/T3n Руководство пользователя
7
Регуляторы и функции

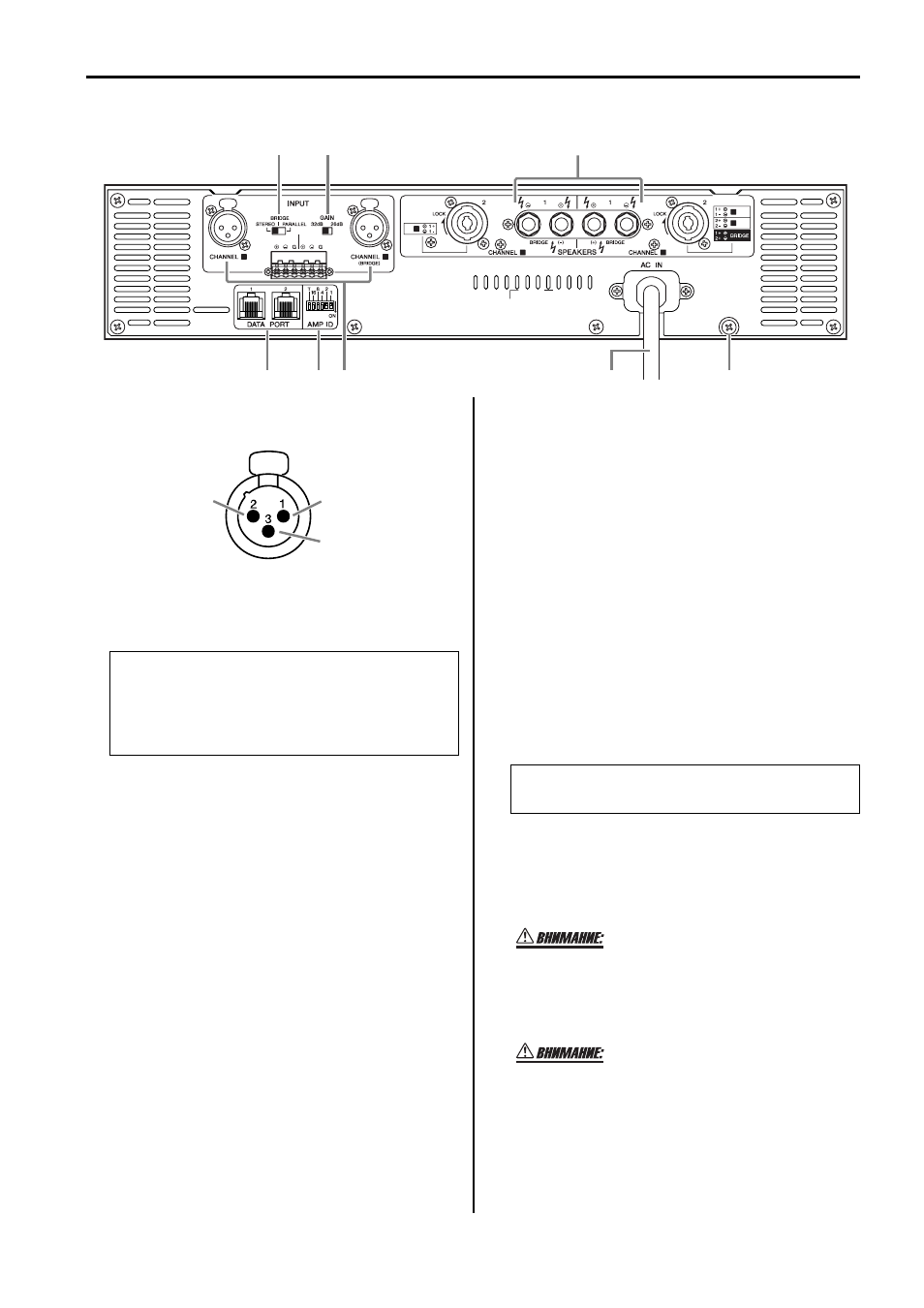

■ Задняя панель
1 Входные разъемы
• Входные разъемы типа XLR3 31.
• Входные разъемы Euroblock
Эти симметричные входные разъемы. Для
подключений могут быть использованы
прилагаемые разъемы Euroblock.
2 Переключатель режима
• Режим STEREO
В режиме STEREO каналы А и В полностью
независимы друг от друга.
• Режим PARALLEL
В режиме PARALLEL входной сигнал канала А
посылается на оба канала усилителя мощности А
и В. Разъем входной канала В не работате.
• Режим BRIDGE
В режиме BRIDGE каналы А и В работают
одновременно как одиночный
монофонический усилитель.
3 Переключатель GAIN
Этот переключатель используется одновременного
изменения коэффициента усиления каналов А и В.
32 дБ: установка 32 дБ
26 дБ: установка 26 дБ
4 Гнездо DATA PORT
Используется для подключения прибора для
управления усилителями, например ACU16 C и
выполнения мониторинга и управления усилителем
с внешнего устройства.
5 Переключатель AMP ID
При использовании прибора для управления
усилителями (ACY16 C), подключенного к гнезду
DATA PORT (4), переключатель AMP ID может
быть использован для установки
идентификационного номера (ID) усилителя.
6 Гнезда SPEAKERS
• Выходные разъемы 5 ти полосные
винтовые клеммы
• Выходные разъемы типа Speakon
Могут быть подключены кабели с разъемами
типа Speakon (Neutrik NL4)
7 Винт заземления
При возникновении проблем с шумами или
гудением, подключите этот разъем к земле или к
корпусу микшера, предусилителя или любого
другого устройства в вашей системе.
8 Разъем AC IN
Подключите 30 А разъемы с поворотным замком.
При этом сориентируйте штырь L образной формы
с соответствующим разъемом. Затем полностью
вставьте вилку. Поверните вилку на 1/8 оборота по
часовой стрелке для фиксации разъема и вилки.
Для работы усилителя требуется очень
высокая мощность и, соответственно,
высокий ток. Все разъемы должны иметь
соответствующие номиналы.
При установке устройства в рэк или при его
частой транспортировке, следите за тем,
чтобы была обеспечена поддержка задней
части. Для этого используется монтажное
оборудование соответствующее размеру
используемого рэка.
4 5
3 2
1 7 8
6
Примечание: В режиме PARALLEL и BRIDGE
активен только разъем канала А.
Следите за тем, чтобы входной аудио
сигнал не подавался на неактивный
входной разъем (канал В).
земля
Холодный
Горячий
В усилителе используется штепсельная розетка
типа NEMD L5 30
