10
T5n/T4n/T3n Руководство пользователя

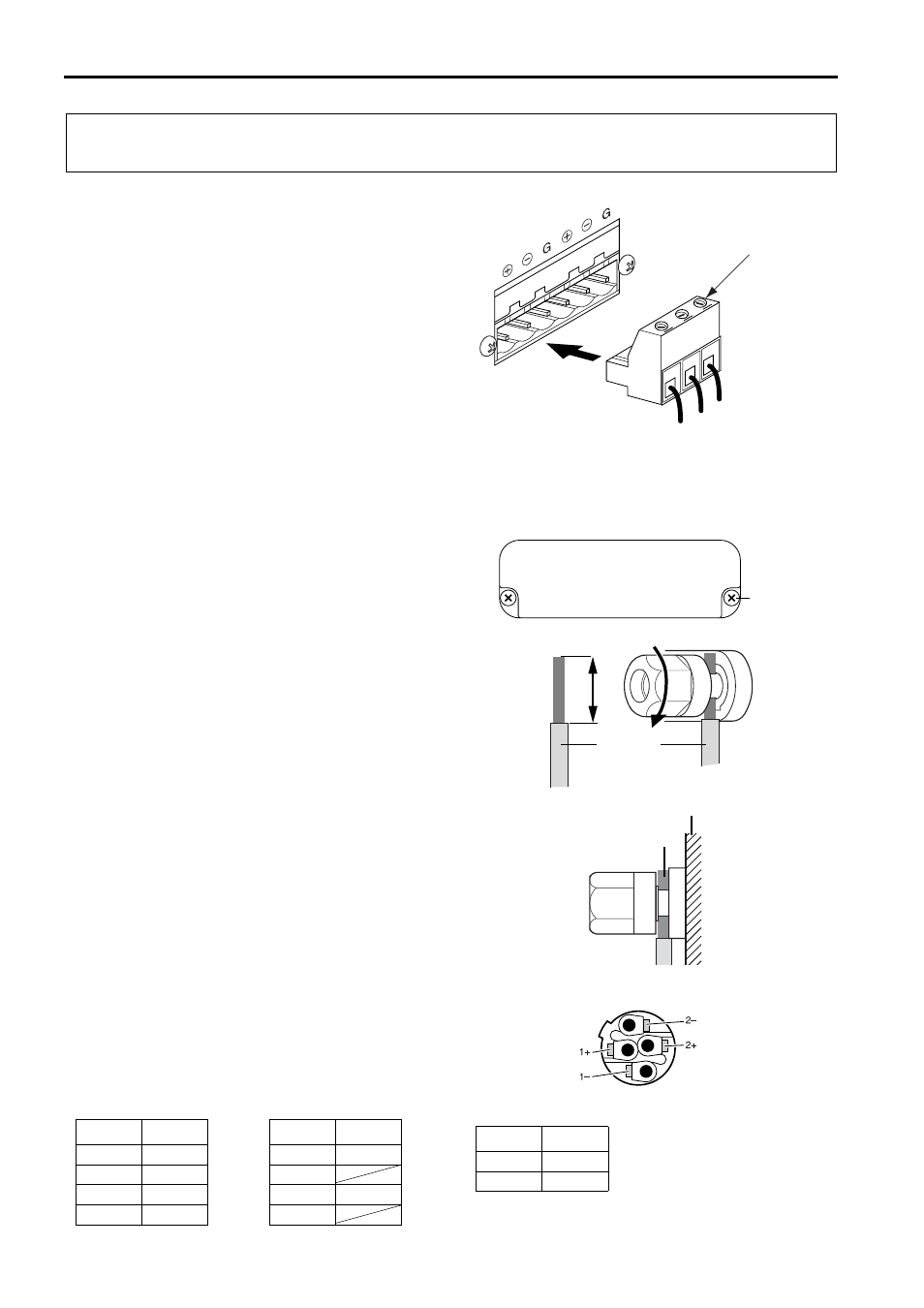

Wiring
■
Использование разъема
EUROBLOCK
1. Если порты вставки проводов закрыты, то для
того, чтобы их открыть поверните винты на
верхней части разъема против часовой стрелки.
2. Вставьте провода в порты в соответствии с
индикацией на полюсе входной клеммы и для
фиксации проводников закрутите винты на
верхней части разъема.
3. Вставьте разъем Euroblock во входную клемму на
усилителе.
■
Подключение
громкоговорителя
● Пятисторонняя клемма
1. Снимите удерживающие крышку винты и
удалите крышку с клемм громкоговорителя.
2. Снимите около 15 мм изоляционного слоя с
конца каждого проводника и пропустите
оголенный провод через отверстия в
соответствующих клеммах громкоговорителя.
Затяните клеммы для надежного зажима
проводников.
Информация о полярности громкоговорителя
дается на стр. 8.
Убедитесь в том, что оголенные концы провода не
выскакивают из клемм и не касаются корпуса. На
иллюстрации справа показано, как должны
выглядеть кабели при их правильной установке.
3. Установите на место защитную крышку клемм
громкоговорителя
● Разъем Speakon
Вставьте вилки Neutrik NL4 в разъем Speakon,
расположенный на задней панели усилителя и
поверните его по часовой стрелке для блокировки. .
Перед подключением внешних устройств к усилителю, выключите
переключатель POWER.
+
–
G
Для фиксации
проводников
винт
Оголенный
провод
Корпус
Реальный
размер
Кабель
громкого
ворителя
15
mm*
Канал A
Режим STEREO
BRIDGE
или PARALLEL
Neutrik
Усилитель
Neutrik
Усилитель
1+
A+
1+
+
1–
A–
1–
2+
B+
2+
–
2–
B–
2–
Neutrik NL4 plugs
Канал B
Neutrik
Усилитель
1+
B+
1–
B–
