MW12 Руководство пользователя
17
Р
у
сский
*1 При включении переключателя PFL, сигнал PFL
имеет приоритет
*2 Сигнал является миксом сигналов, полученных с
разъема 2TR IN/BUS и шины стерео или группы.
2TR IN
/USB
PFL
ST/
GROUP
ON
GROUP
*1
OFF
OFF
TO C-R
ST
TO ST
OFF
OFF
TO C-R
GROUP
ST
TO ST
Передняя и Задняя панели
• Во избежание повреждения громкоговорителей,
отключайте усилители (или громкоговорители со
встроенным усилителем мощности) при включе-
нии или выключении этого переключателя. Также
рекомендуется сделать минимальные настройки
всех регуляторов выхода (ST Master фейдер, фей-
дер GROUP 1-2 и так далее) перед работой с этим
переключателем, чтобы избежать риска появления
громких шумов, которые могут привести к потере
слуха или повреждению устройства.
Переключатель 2TR IN/USB (TO ST/TO C-R)
Определяет подачу стерео сигнала с разъемов 2TR IN или
USB интерфейса, на стерео шину или на разъемы C-R OUT
или PHONES (индикатор уровня).
При установке переключателя 2TR IN/USB в позицию TO ST,
входной сигнал с разъема 2TR IN/USB подается на TO C-R.
При установке переключателя 2TR IN/USB в позицию TO C-R,
входной сигнал с разъема 2TR IN/USB подается напрямую на
разъем C-R OUT/PHONES и не выводится на стерео шину.
Переключатель ST/GROUP
Определяет подачу сигнала стерео шины или шины группы
на разъемы C-R OUT и разъем PHONES (индикатор уровня).
Регулятор C-R/PHONES LEVEL
Регулирует уровень выходного сигнала, идущего на разъе-
мы PHONES и разъемы C-R OUT L и R.
11
Измеритель уровня
Этот светодиодный индикатор показывает уровень сигна-
ла, выбранного переключателями PFL, ST/GROUP и 2TR
IN/USB. Позиция «0» соответствует стандартному уровню
сигнала. Индикатор PEAK загорается красным цветом, когда
выходной сигнал достигает уровня перегрузки.
12
Индикатор POWER
Индикатор загорается при включении питания микшера.
13
Разъем PHONES
Разъем для подключения наушников. Это стереофони-
ческий выходной разъем штекерного типа. С разъема
PHONES выводится такой же сигнал, как и с разъемов C-R
OUT.
Выводимый с этих разъемов сигнал выбирается
переключателем ST-GROUP, 2TR IN/USB и PFL на вход-
ных каналах.

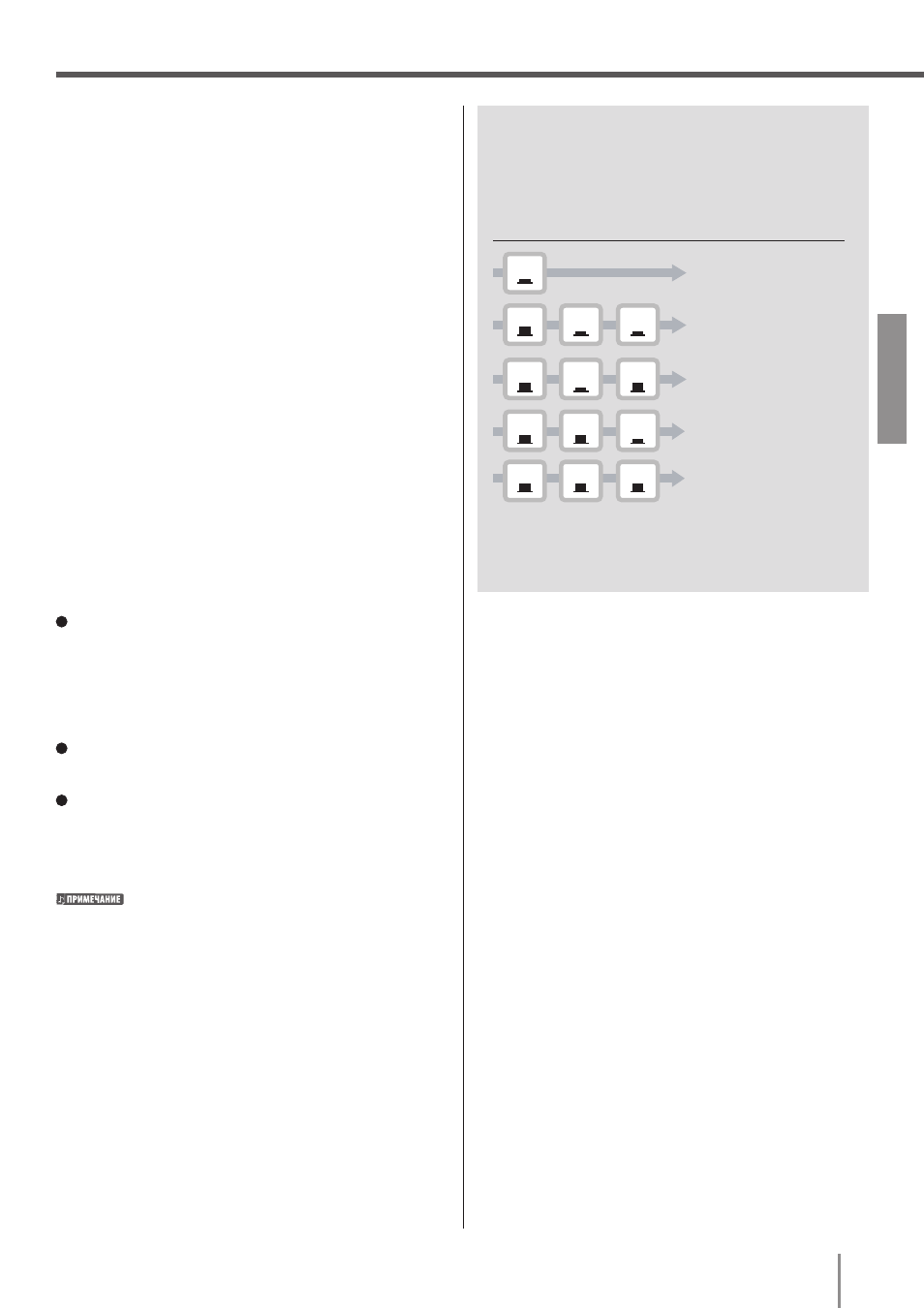

Комбинации переключателя и окончательные
сигналы, посылаемые на разъем C-R OUT и разъем
PHONES (индикатор уровня).
переключатель переключатель переключатель
C-R OUT и индикатор
уровня / PHONES
Шина PFL
Входной сигнал разъемов 2TR
IN/USB, шины GROUP ½ *2
Входной сигнал разъемов 2TR
IN/USB, шины GROUP ½ *2
Шины GROUP 1/2
Стерео шина *2
(2TR IN/BUS разъемы
→ стерео)
