Передняя и Задняя панели
Передняя и Задняя панели

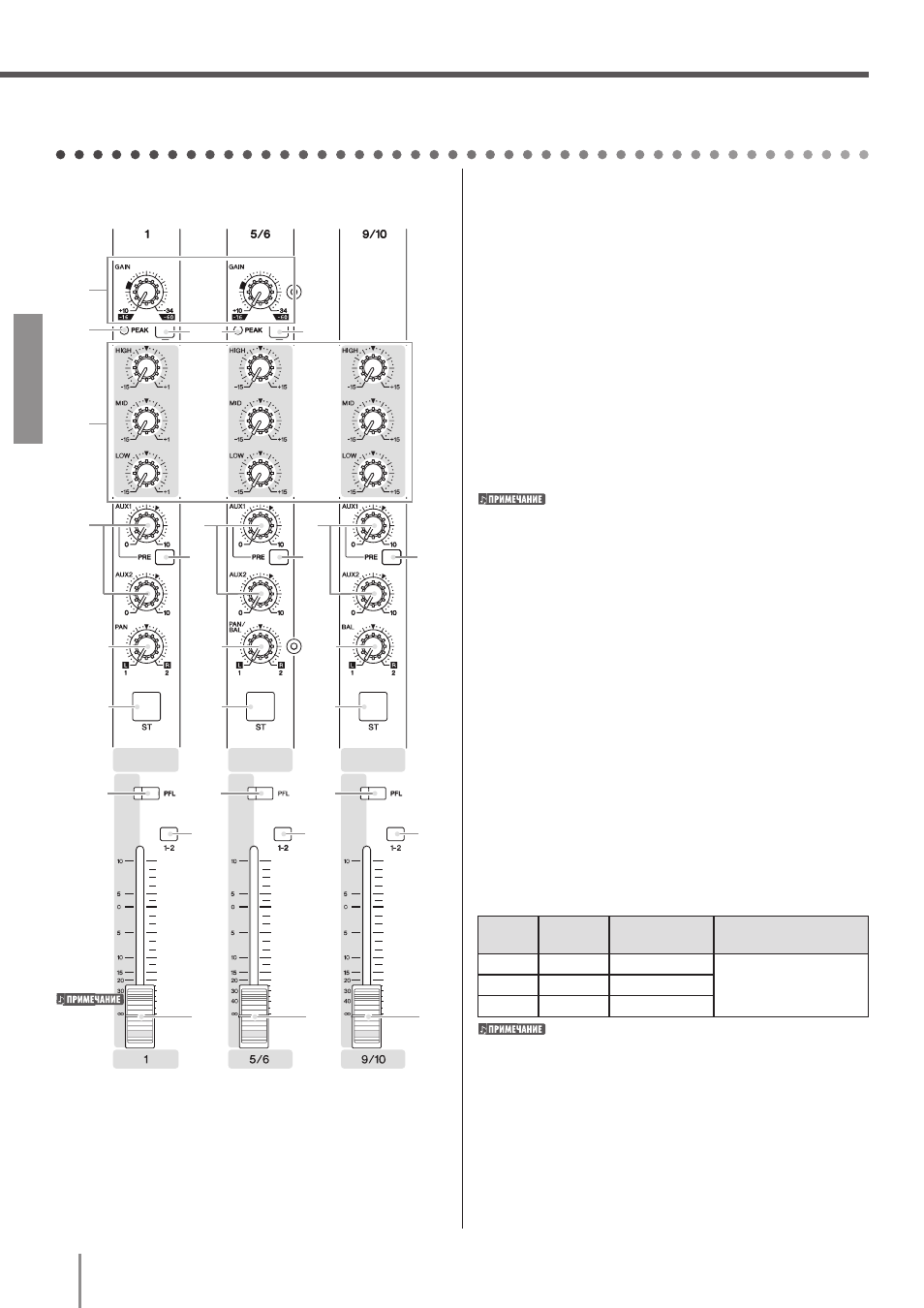

Секция регуляторов канала
Каналы
1 и 2
(монофонический)
Каналы
5/6 и 7/8
(Стерео)
Каналы
9/10 и 11/12
(Стерео)
Регулятор GAIN
Регулировка уровня входного сигнала. Чтобы обеспечить
оптимальный баланс между коэффицентом «сигнал – шум» и
динамическим диапазоном, отрегулируйте уровень сигнала
так, чтобы индикатор PEAK загорался только при приближе-
нии к максимальному уровню входного сигнала.
Шкала от – 60 до – 16 показывает уровень регулировки вход-
ного сигнала MIC (микрофон). Шкала от – 34 до – 10 показыва-
ет уровень регулировки входного сигнала LINE (линейный).
Индикатор PEAK
Определяет пиковый уровень сигнала «пост-EQ» (после
эквалайзера) и загорается красным цветом, когда уровень
сигнала достигает 3 дБ ниже уровня перегрузки. Для вход-
ных стереоканалов с XLR-разъемами (3/4 и 5/6) определяет
пиковые уровни сигналов пост-EQ и пост микрофона- уси-
лителя и загорается красным цветом, если один из этих
сигналов достигает уровня на 3 дБ ниже уровня перегрузки.
Когда уровень входного сигнала превышает уровень,
с которым может работать усилитель микшера или
эквалайзер, могут возникнуть искажения и шум. Ин-
дикатор PEAK используется для визуальной проверки
уровня сигнала с целью удоствовериться в отсутствии
перегрузки.
Переключатель (фильтр верхних частот)
Включает / отключает фильтр верхних частот. Для включе-
ния фильтра нажмите на кнопку переключателя. Фильтр
верхних частот отсекает частоты ниже 80 Гц. (Однако,
обратите внимание, что независимо от установки переклю-
чателя, микшер не применяет этот ВЧ фильтр к линейным
входам стереофонического входного канала).
Эквалайзер (HIGH, MID. LOW).
Трехполосный регулятор регулирует полосы высоких, сред-
них и нижних частот каналов. Установите ручку в позицию
чтобы пол учить плоскую частотную характеристику. При
повороте ручки вправо соответствующая полоса частот
усиливается, влево – ослаблевает0
В следующей таблице приведены данные о типе эквалайзе-
ра, базовой частоте и максимальном увеличении / уменьше-
нии в каждой из трех полос.
Полоса Тип Опорная частота
Максимальное увеличе-
ние/уменьшение
HIGH Полочный 10 кГц
±15 дБ MID Пиковый 2.5 кГц
LOW Полочный 100 Гц
Эквалайзер может быть использован для увеличения
или уменьшения определенных полос частот, что
позволяет формировать нужный тембр микса.
