10 MG82CX/MG102C Руководство пользователя
 Регулятор COMP
Этот регулятор устанавливает уровень компрессии (сжатия)
сигнала поступающего на канал. При повороте регулятора
вправо, микшер автоматически поднимает коэффициент
компрессии, соответственно регулируя выходное усиление.
Результат - более узкий динамический диапазон, из-за смяг-
чения громких сигналов и увеличения общего уровня.
ПРИМЕЧАНИЕ:
Старайтесь избегать высоких установок, поскольку большая
компрессия сигнала может привести к значительному иска-
жению звучания.
 Индикатор PEAK
Определяет пиковый уровень сигнала “после эквалайзера” и
загорается красным цветом, когда сигнал достигает уровня
на  дБ ниже уровня перегрузки.
 Эквалайзер (HIGH, MID и LOW)
Трехполосный эквалайзер регулирует полосы высоких, сред-
них и низких частот. Каналы 7/8 (7/8, 9/10) имеют две полосы.
Регулятор в положении * пропускает сигнал без обработки.
При повороте регулятора вправо соответствующая полоса
частот усиливается, влево - ослабевает. В следующей табли-
це приведены данные о типе эквалайзера, базовой частоте
и максимальном увеличении/уменьшении в каждой из трех
полос.
Полоса Тип
Основная
Частота
Максимальное
Уменьшение/
Увеличение
HIGH Полочный 10 кГц
±15 дБ MID Пиковый
250 Гц - 5 кГц (каналы CH 1 - 8)
2.5 kHz (каналы 9/10 - 15/16)
LOW Полочный 100 Гц
 Регулятор EFFECT (AUX)
Этот регулятор устанавливает уровень канального сигнала
поступающего на шину EFFECT (AUX). Обратите внимание,
что уровень сигнала, посылаемый на шину, также опреде-
ляется регулятором уровня 10. На стереоканалах (/4 - 7/8
(/4 - 9/10)) сигналы от L (нечетного) и R (четного) каналов
микшируются, а затем посылаются на шину EFFECT (AUX).
 Регулятор PAN (1, 2)
Регулятор PAN/BAL (/4, 5/6)
Регулятор BAL (каналы 7/8 (каналы 7/8, 9/10))
Регулятор PAN определяет позиционирование канального
сигнала на стерео шинах L и R. Регулятор BAL устанавливает
баланс между левым и правым каналами. Сигналы входа L
(нечетный канал) подаются на стерео шину L; сигналы входа
R (четный канал) подаются на стерео шину R.
ПРИМЕЧАНИЕ:
На каналах, где этот регулятор обеспечивает регулировку PAN и
BAL (каналы /4 и 5/6), регулятор работает как контроллер PAN,
когда входной сигнал поступает через гнездо MIC или только
вход L (MONO), и как контроллер BAL, когда входной сигнал
поступает одновременно через оба входа R и L.
 Регулятор уровня
Данный контроллер регулирует уровень канального сигнала.
Используйте эти регуляторы, чтобы установить баланс между
различными каналами.
ПРИМЕЧАНИЕ:
Для уменьшения шума установите регуляторы неиспользуе-
мых каналов на минимум.

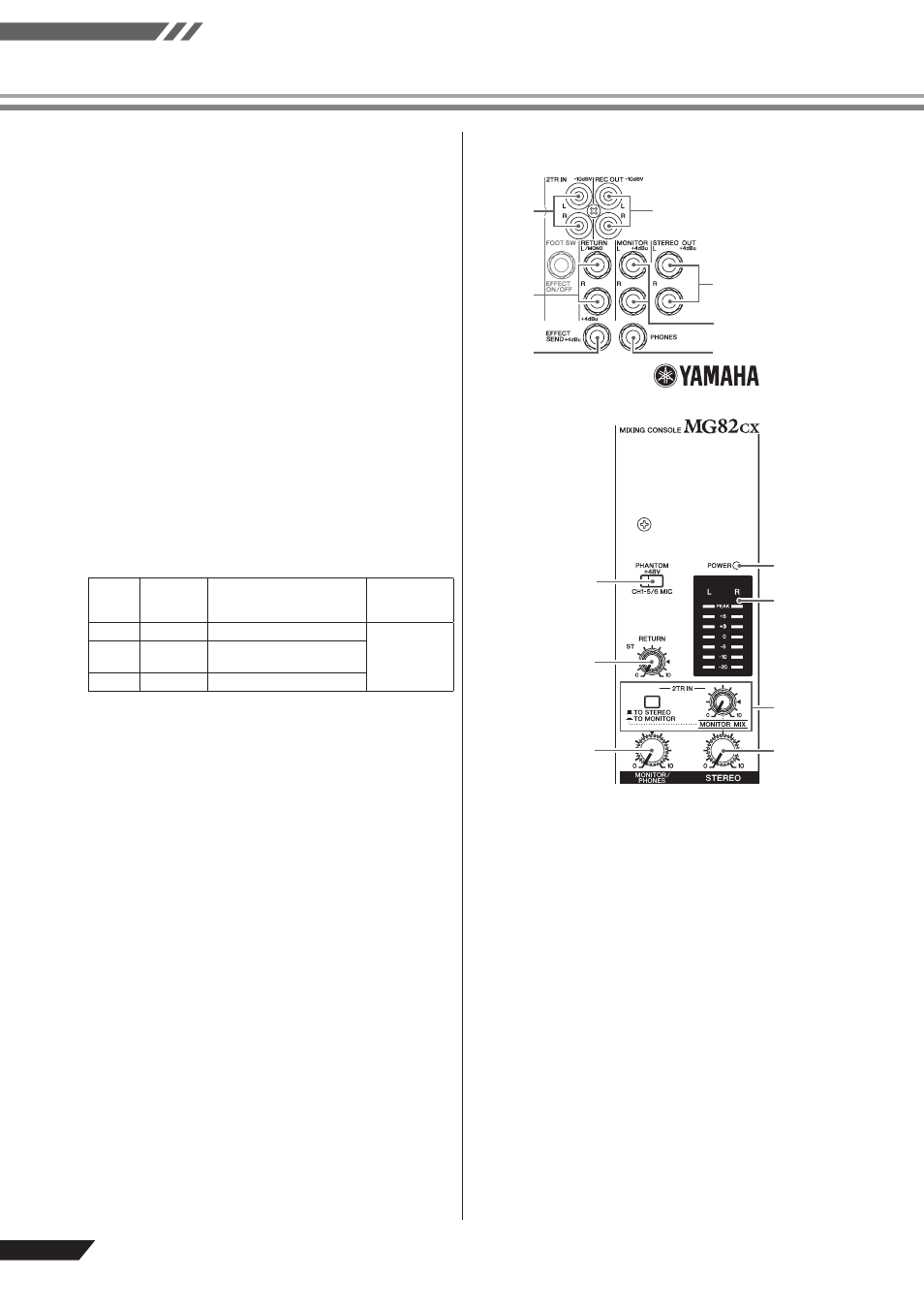

Мастер-секция
�
�
�
�
�
�
�
�
�
�
�
�
�
�
MG82CX
 Гнезда 2TR IN
Гнезда типа RCA могут использоваться, чтобы подавать
сигнал от внешнего звукового стерео источника. Используйте
эти гнезда, когда Вы хотите подключить CD-плеер непос-
редственно к микшеру.
ПРИМЕЧАНИЕ:
Вы можете регулировать уровень сигнала регулятором 2TR IN
в мастер-секции.
 Гнезда REC OUT (L, R)
Эти выходные гнезда RCA типа могут использоваться, для
подачи основного выходного стерео сигнала на внешнее
записывающее устройство.
ПРИМЕЧАНИЕ:
Контроллер микшера STEREO не влияет на выходной уровень
сигнала через эти гнезда. Убедитесь, что сделали соответс-
твующие установки уровня на записывающем устройстве.
Панель управления и задняя панель
Справочное Руководство
