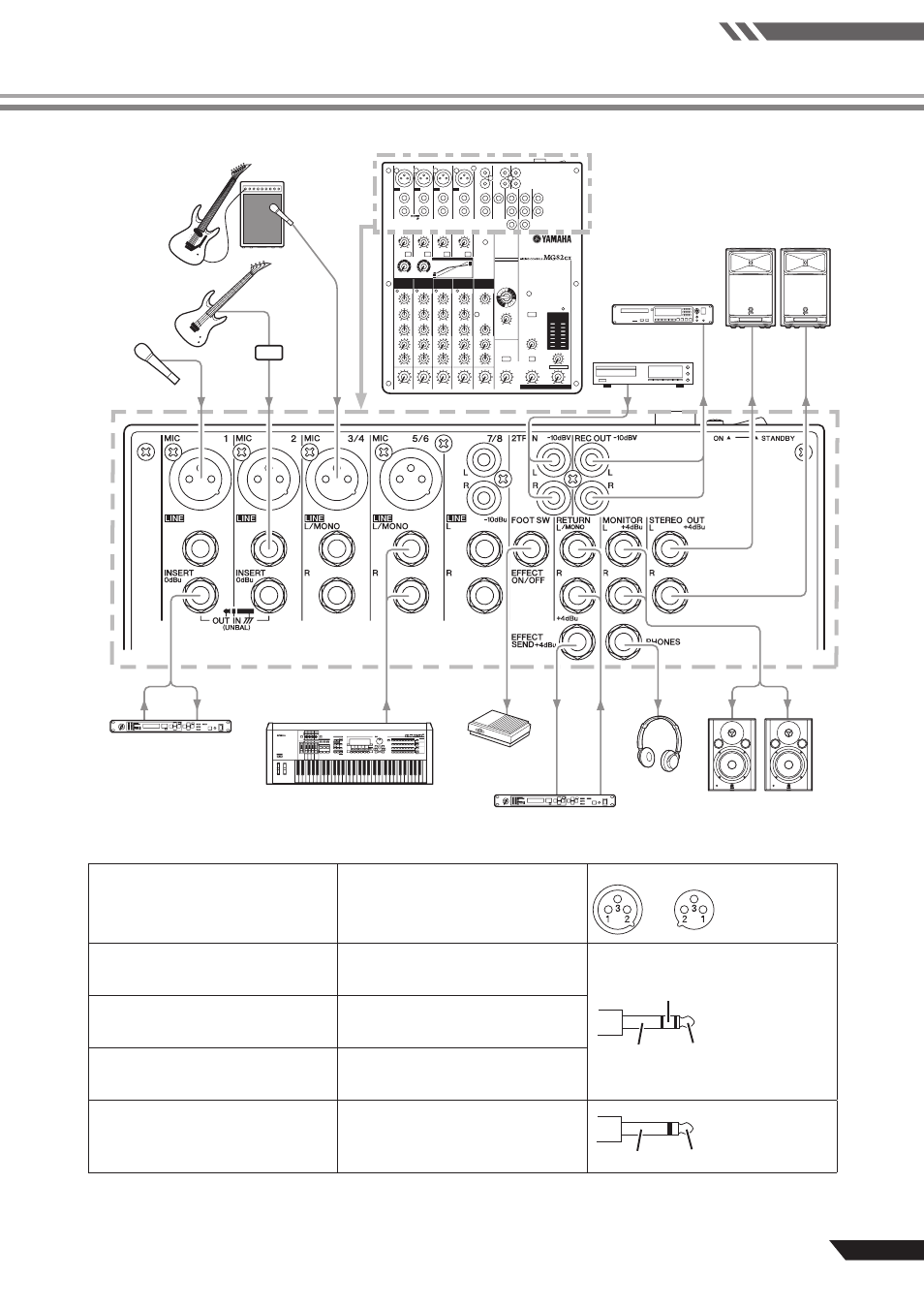

MG82CX/MG102C Руководство пользователя 1
DI
MG82CX
Активная
акустическая система
Записывающее
устройство
CD- плеер
Гитара
Бас
Микрофоны
Синтезатор
Активная
мониторная система
Наушники
Процессор эффектов
Педальный
переключатель
(YAMAHA FC5)
Процессор эффектов
Полярность разъемов
МIC INPUT
Контакт 1: земля
Контакт 2: “горячий” (+)
Контакт : “холодный” (-)
INPUT OUTPUT
Рукав Наконечник
Наконечник
Кольцо
Рукав
LINE INPUT (моно каналы),
STOUT, C-R OUT,
EFFECT*
Наконечник: “горячий” (+)
Кольцо: “холодный” (-)
Рукав: земля
INPUT OUTPUT
Рукав Наконечник
Наконечник
Кольцо
Рукав
INSERT I/O
Наконечник: Выход
Кольцо: Вход
Рукав: земля
PHONES
Наконечник: L
Кольцо: R
Рукав: земля
RETURN, LINE INPUT (стереокана-
лы)
Наконечник: “горячий” (+)
Рукав: земля
INPUT OUTPUT
Рукав Наконечник
Наконечник
Кольцо
Рукав
* К этим гнездам также могут быть подключены монофонические штекеры. При их использовании подключение будет несбалансированным
