EMX5014C • РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
14
Полнофункциональная работа с микшером
Основы работы с микшером

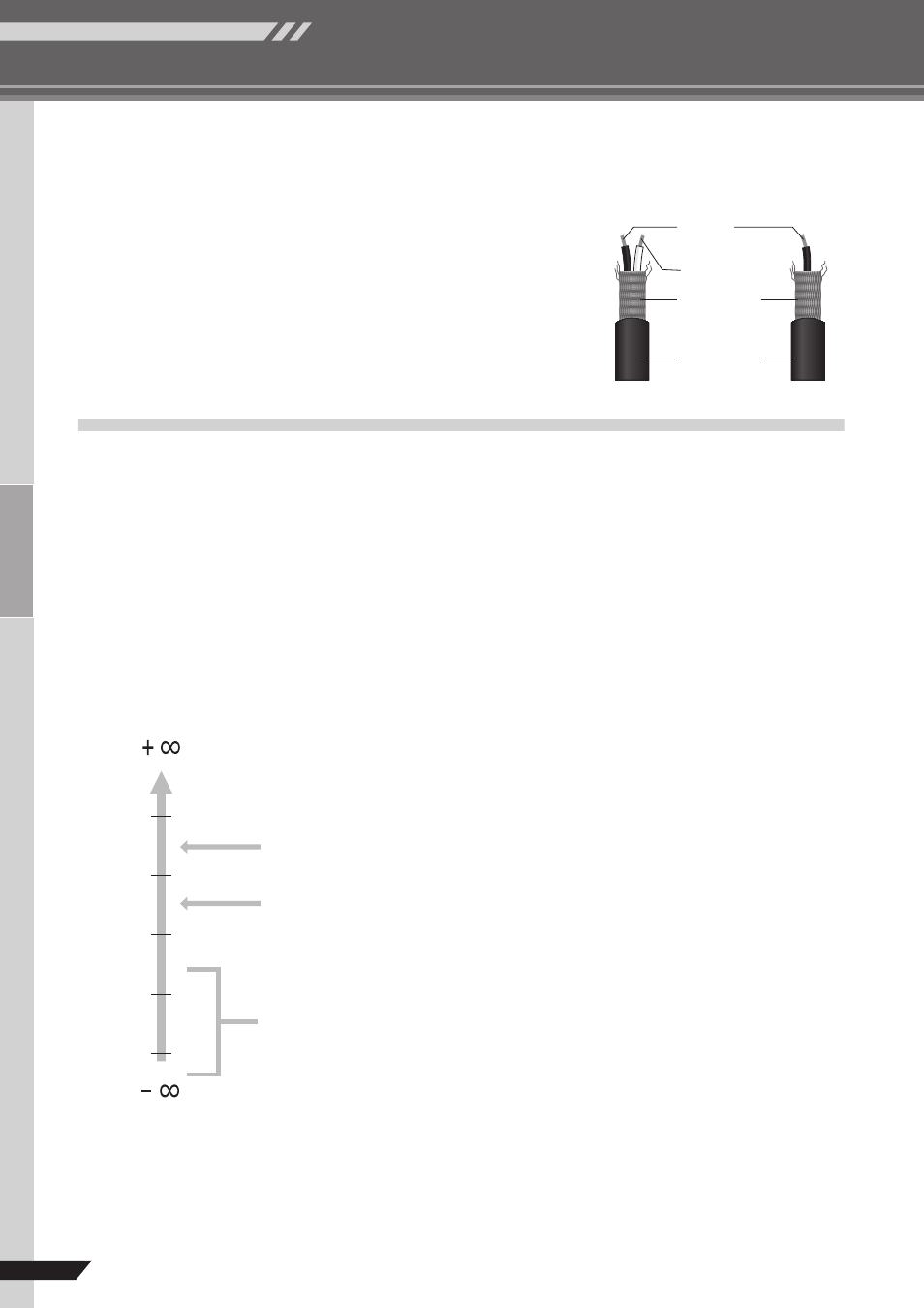

В симметричном кабеле три провода:
Уровни сигналов и децибелы
Горячий
Холодный
Экран
(Земля)
Внешняя
изоляция
Сбалансированный Несбалансированный
+ 20 dBu
0 dBu
0.775 V
-20 dBu
-40 dBu
-60 dBu
Заземленный провод, ненесущий сигнал. Это просто опорная земля или 0,
1)
вокруг которых колеблется сигнал других проводов.
Горячий провод (или «+»), несущий нормально-фазированный звуковой
2)
сигнал.
Холодный провод (или «-»), несущий звуковой сигнал с обратной фазой.
3)
Давайте рассмотрим одну из используемых единиц измерения звука — децибел (дБ–dB). Если наименьшему уровню звуку,
доступному человеческому уху, присвоить произвольное значение 1, то самый громкий звук, который можно услышать,
приблизительно в 1 000 000 (один миллион) раз громче. Это слишком большая цифра для практических вычислений, и
поэтому применяется соответствующая единица измерения «децибел». В этой системе разность между самым тихим и са-
мым громким звуками, которые можно услышать, — 120 децибелов. Надо учесть и тот факт, что это нелинейный масштаб,
и различие в 3 децибела фактически приводит к удвоению громкости или ее уменьшению вдвое. Вы можете столкнуться
с множеством различных вариаций децибела: дБн, дБв, дБм и другие, но дБн — основная единица децибела, где «0 дБн»
определен как уровень сигнала 0.775 вольт. Например, если уровень выхода микрофона – 40 дБн (0.00775 В), то поднятие
этого уровня до 0 дБн (0.775 В) в стадии предварительного усиления означает, что сигнал должен быть усилен в 100 раз.
Микшеру приходится обрабатывать сигналы в широком диапазоне уровней, и необходимые входные и выходные уровни
должны соответствовать по мере возможности. В большинстве случаев «номинальный» уровень для входов и выходов
микшера отмечен на панели или перечислен в руководстве пользователя.
Профессиональные микшеры, усилители мощности и дру-
гие типы оборудования имеют входы и выходы с номиналь-
ным уровнем +4 дБн.
Входы и выходы в бытовых аудио приборах обычный номи-
нальный уровень -10 дБн.
Уровни микрофонных сигналов изменяются по широкому
диапазону в зависимости от типа микрофона и источника.
Обычная речь — приблизительно -30 дБн, а щебетание пти-
цы может быть ниже чем -50 дБн, в то время как удар ко-
лотушкой бас-барабана может произвести уровень порядка
0 дБн
.
