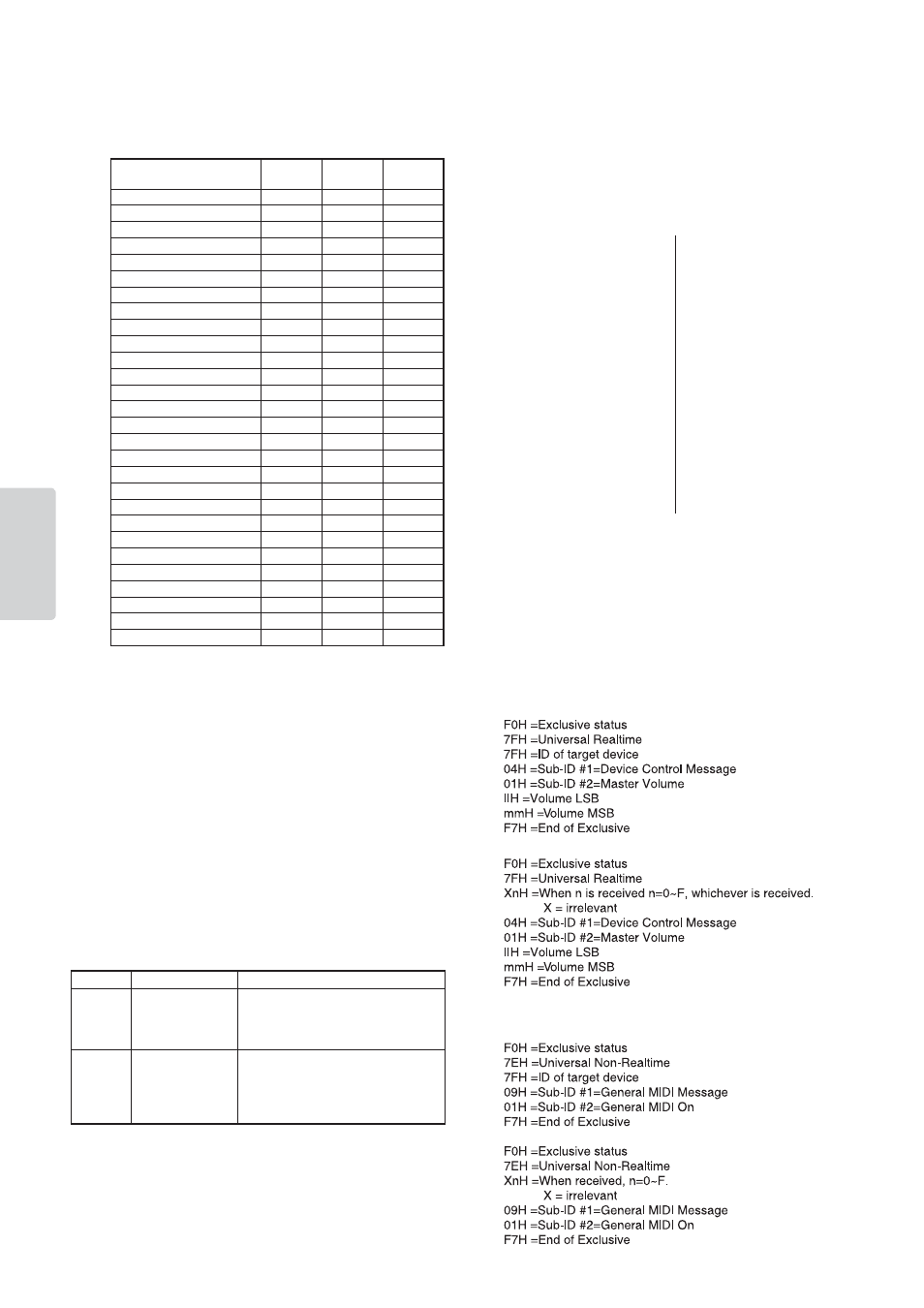

CP33 Руководство Пользователя
52
Приложение
Формат данных MIDI
• Запрос передачи данных панели не принимается.
9. SYSTEM EXCLUSIVE MESSAGES (ЭКСКЛЮЗИВНЫЕ
СИСТЕМНЫЕ СООБЩЕНИЯ)
(Универсальный формат)
Формат данных: [F0H] -> [7FH] -> [XnH] -> [04H] -> [01H] -> [IIH] ->
[mmH] -> [F7H]
Уровень громкости ведущего устройства MIDI (Master Volume)
• Одновременное изменение уровня громкости всех каналов.
• При приеме сообщения уровня громкости ведущего устройства из-
менение громкости распространяется только на приемный канал MIDI
и не отражается на установке уровня общей громкости панели.
4. PROGRAM CHANGE (ИЗМЕНЕНИЯ ПРОГРАММЫ)
Формат данных: [CnH] -> [ppH]
СnH = Событие изменения программы (n = номер канала)
ppH = Номер изменения программы
P.C.# = Номер изменения программы
GRAND PIANO 1 0 122 1
0 123 1
GRAND PIANO 2 0 112 1
0 112 2
MONO PIANO 0 123 2
0 114 2
E.PIANO 1 0 122 5
0 123 5
E.PIANO 2 0 122 6
0 122 89
E.CLAVICHORD 0 122 8
0 123 8
VIBRAPHONE 0 122 12
0 122 13
CHURCH ORGAN 0 123 20
0 122 20
JAZZ ORGAN 0 122 17
0 123 17
HARPSICHORD 0 122 7
0 123 7
STRINGS/CHOIR 0 122 49
0 122 53
GUITAR 0 122 25
0 122 26
WOOD BASS 0 122 33
0 124 33
E.BASS 0 122 34
0 122 36
Вариация
Вариация
Вариация
Вариация
Вариация
Вариация
Вариация
Вариация
Вариация
Вариация
Вариация
Вариация
Вариация
Вариация
P.C.# Младшие
разряды Старшие
разряды Наименование тембра
• Некоторые устройства используют нумерацию изменений программы
от 0 до 127. Поскольку CP33 использует нумерацию от 1 до 128,
будет необходимо вычитать 1 из переданного номера изменения
программы для выбора соответствующего звука. Например, для вы-
бора в приведенной выше таблице P.C.# 1 следует передать номер
изменения программы 0.
5. PITCH BEND CHANGE (ИЗМЕНЕНИЕ ВЫСОТЫ ТОНА)
[EnH] -> [ccH] -> [ddH]
ccH = Старшие разряды
ddH = Младшие разряды
6. CHANNEL AFTER TOUCH (ПОСЛЕЗВУЧАНИЕ
КАНАЛА)
[ВnH] -> [vvH]
7. SYSTEM REALTIME MESSAGES (СИСТЕМНЫЕ
СООБЩЕНИЯ РЕАЛЬНОГО ВРЕМЕНИ)
[rrH]
F8H: Тактовый генератор
FEH: Динамическое измерение
Данные Передача Прием
Передается каж-
дые 90 тактов. Принимается как 96-тактовая син-
хропосылка темпа, если тактовый
генератор MIDI определен как вне-
шний.
Передается
каждые 200 мил-
лисекунд. Если сигнал не принимается по кана-
лу MIDI более 400 мс, обработка для
All Sound Off, All Notes Off и Reset All
Controllers такая же, как если бы эти
сигналы были приняты.
F8H
FEH
• Внимание: Если при приеме MIDI сообщения произошла ошибка,
эффекты сустейна, sostenuto и смягчения для всех каналов отключа-
ются, и выдается сообщение All Notes Off.
Формат данных: [F0H] -> [43H] -> [0nH] -> [7CH] -> ... -> [F7H]
F0H, 43H, 0nH, 7CH (n: Номер канала)
00H, LLH (длина данных)
43H, 4CH, 50H, 27H, 30H, 35H (CLP05)43H, 4CH, 20H, 20H (CL)
3xH, 3yH (версия x.y)
[PANEL DATA (ДАННЫЕ ПАНЕЛИ)]
[CHECK SUM (Контрольная сумма - 1 байт) = 0-(43H+4CH+20H+......+О
кончание данных)
F7H (КОНЕЦ ЭКСКЛЮЗИВНОГО СООБЩЕНИЯ)
• Содержание данных панели
(1) 1-й тембр
(2) Двойной тембр вкл. /выкл.
(3) Второй тембр
(4) Баланс двойного тембра
(5) Расстройка двойного тембра
(6) Октава 1-го тембра из двух
(7) Октава 2-го тембра из двух
(8) Глубина эффекта 1-го тембра из двух
(9) Глубина эффекта 2-го тембра из двух
(10) Разделение вкл. /выкл.
(11) Второй тембр разделения
(12) Точка разделения
(13) Баланс разделения
(14) Октава 1-го тембра разделения
(15) Октава 2-го тембра разделения
(16) Глубина эффекта 1-го тембра раз-
деления
(17) Глубина эффекта 2-го тембра раз-
деления
(18) Режим сустейна при разделении
(19) Тип реверберации 1
(20) Тип реверберации 2
(21) Глубина реверберации 1
(22) Глубина реверберации 2
(23) Тип эффекта 1
(24) Тип эффекта 2
(25) Глубина эффекта
(26) —
(27) Чувствительность клавиатуры
(28) Фиксированные данные
(29) Педаль AUX
(30) Глубина педали смягчения
(31) Младший байт абсолютного значе-
ния темпа
(32) Старший байт абсолютного значения
темпа
(33) Глубина сэмпла отпускания клавиши
(34) —
(35) —
(36) Вариация
(2) Универсальное сообщение не в реальном времени (GM On)
General MIDI On (Вкл. общий стандарт MIDI)
Формат данных: [F0H] -> [7EH] -> [XnH] -> [09H] -> [01H] -> [F7H]
или
8. SYSTEM EXCLUSIVE MESSAGES (ЭКСКЛЮЗИВНЫЕ
СИСТЕМНЫЕ СООБЩЕНИЯ)
(Формат MIDI Yamaha)
Panel Data Transmit (Передача данных панели)
или
