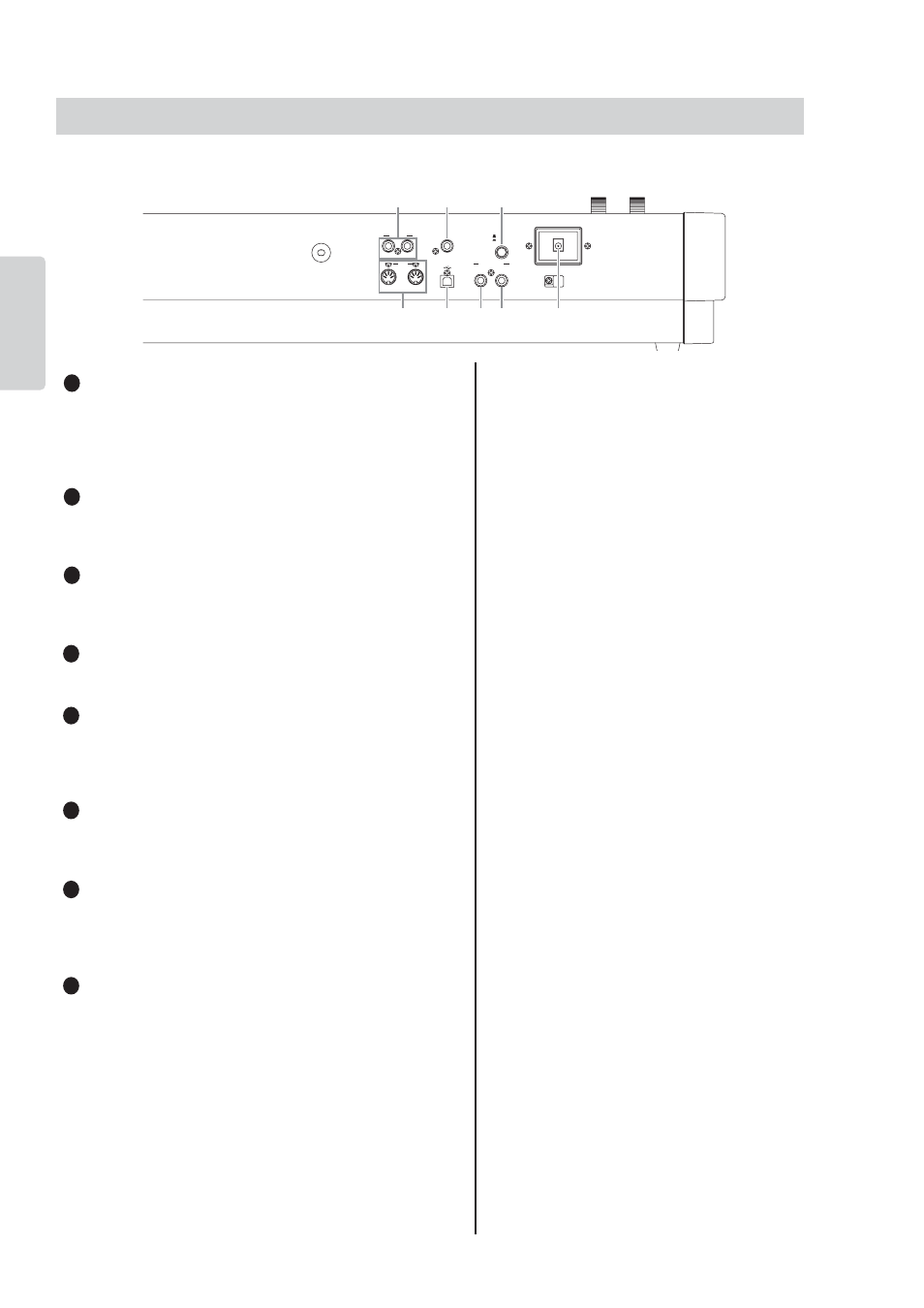

Наименования и назначение органов управления
Задняя Панель
Сведение
1
Гнезда OUTPUT [L / MONO] / [R]
(страница 42)
Гнезда выхода звукового стерео сигнала (1/4 дюймовый
разъем монофонический разъем типа phono). Для
получения монофонического выходного сигнала
пользуйтесь разъемом [L / MONO].
2
Разъемы MIDI (ВХОД) (ВЫХОД)
(страница 42)
Для подключения внешних MIDI устройств, что позволяет
использовать различные функции MIDI.
3
Гнездо [PHONES]
(страница 6)
Для подсоединения пары стереофонических головных
телефонов.
4
Разъем [USB]
(страница 44)
Для соединения СР33 и компьютера.
5
Выключатель [STANDBY/ON]
(страница 8,9)
Включении и выключение инструмента. При нажатой
кнопке инструмент включен. Если кнопка не нажата,
инструмент выключен
6
Гнездо [SUSTAIN PEDAL]
(страница 11)
Для подсоединения педали (FC3) или дополнительного
ножного переключателя (FC4/FC5).
7
Гнездо [AUX PEDAL]
(страница 11)
Для подсоединения педали (FC3) или дополнительного
ножного переключателя (FC4/FC5), а также педали
контроллера FC7 (не входит в комплект поставки).
8
Разъем [DC IN]
(страница 8)
Для подсоединения адаптера электропитания (РА-3С) из
комплекта поставки.
