8

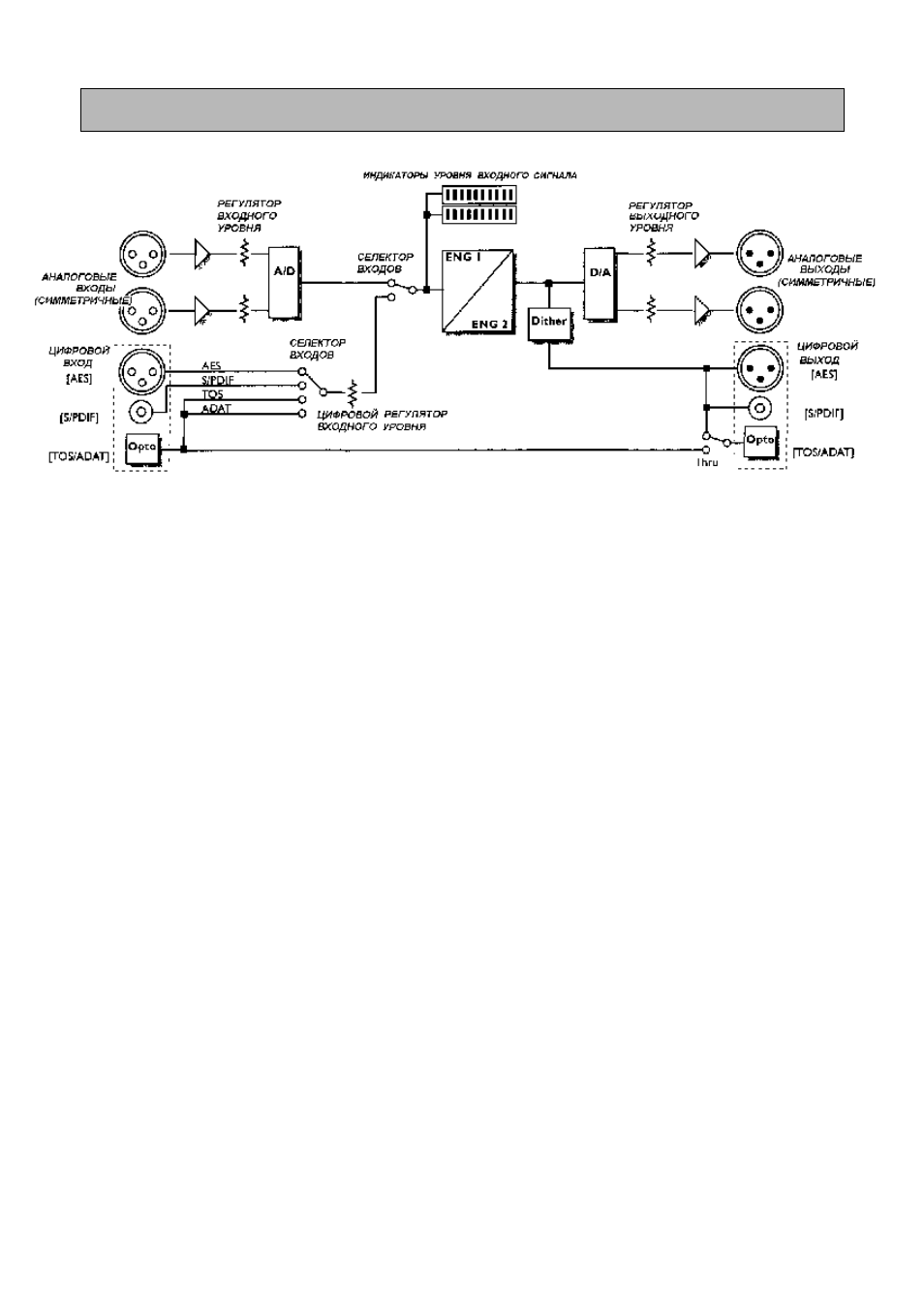

Принципиальная схема
Замечания относительно принципиальной схемы:
Как показано на схеме, сигнал поступает на все выходы одновременно. Вы можете
понижать разрядность сигнала на цифровом выходе процессора до 22, 20, 18, 16
или 8 бит. (См. главу «I/O Setup»).
Специальная схема увеличивает уровень сигнала на цифровом входе. Это очень
удобно для согласования уровня сигнала на выходе DAT-магнитофона и на входе
M3000.
