Многоканальный хард-диск рекордер Tascam MX2424
©2003 I.S.P.A.-Engineering, перевод на русский язык
11

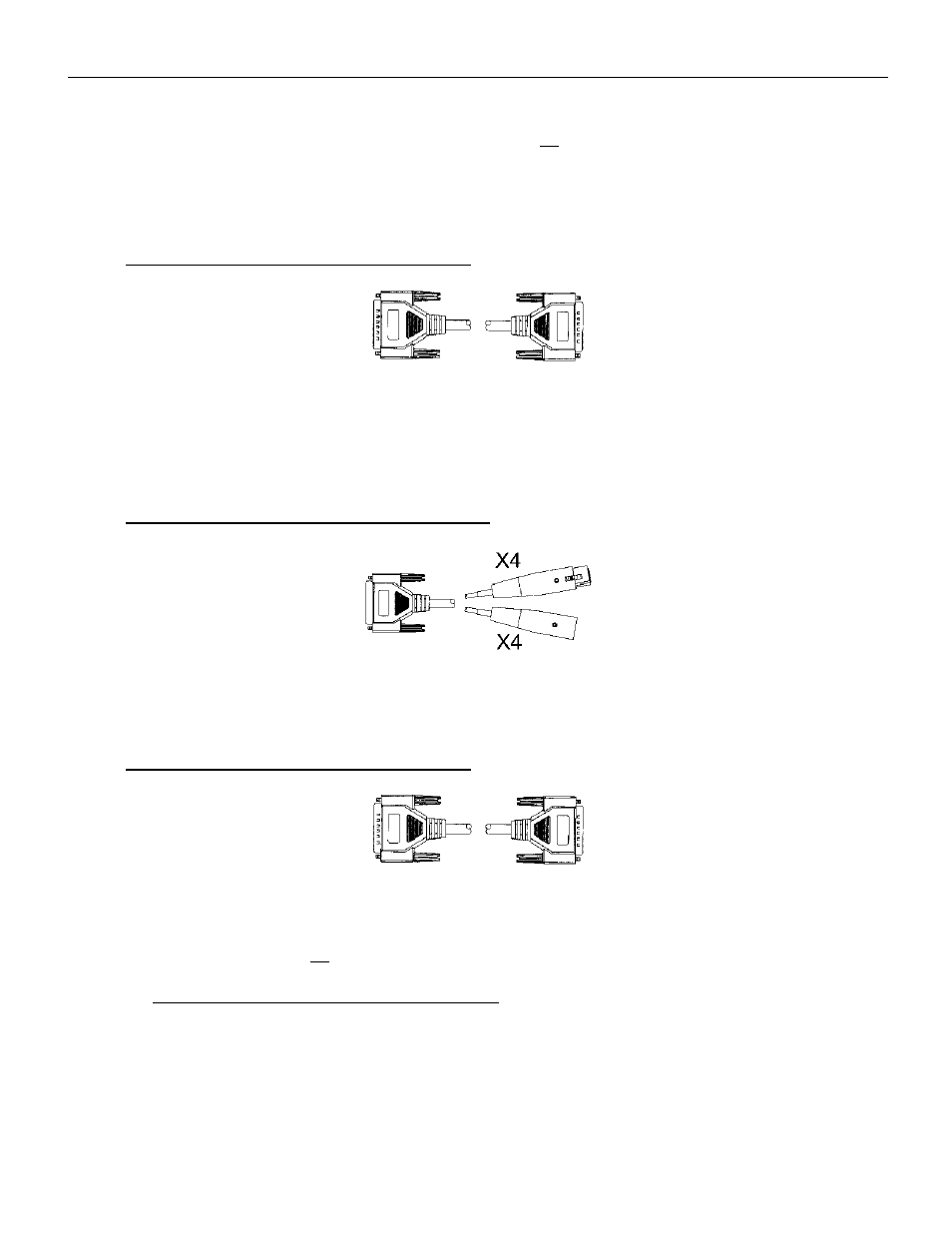

[52] Цифровая многоканальная коммутация
Для цифровой коммутации с другими устройствами через интерфейс TDIF, если в MX-2424
установлена плата IF-TD24 (ОБРАТИТЕ ВНИМАНИЕ
:
это не AES/EBU или аналоговый кабель):
CU/PW88DS
кабель TDIF
0,5 метра
CU/PW88D
кабель TDIF
1 метр
CU/PW88DM
кабель TDIF
3 метра
CU/PW88DL
кабель TDIF
5 метров
⇔
Каждый кабель 8 каналов, входы и выходы
Для цифровой коммутации с другими устройствами через оптический интерфейс ADAT, если в MX-
2424 установлена плата IF-АD24:
CU/ADOP03
оптический кабель
1
метр
CU/ADOP06
оптический кабель
2
метра
CU/ADOP16
оптический кабель
5
метров
⇒
Каждый кабель 8 каналов, входы или выходы
Для цифровой коммутации с другими устройствами через интерфейс AES/EBU, если в MX-2424
установлена плата IF-АЕ24:
CU/AES825
кабель AES/EBU DB25(M) – XLR(M) x 4 и XLR(F) x 4
8 метров
⇔
Каждый кабель 8 каналов, входы и выходы
CU/AES2503
кабель AES/EBU DB25(M) – AES/EBUDB25(M)
1 метр
CU/AES2510
кабель AES/EBU DB25(M) – AES/EBUDB25(M)
3 метра
CU/AES2516
кабель AES/EBU DB25(M) – AES/EBUDB25(M)
5 метров
(ОБРАТИТЕ ВНИМАНИЕ: это не TDIF или аналоговый кабель).
⇔
Каждый кабель 8 каналов, входы и выходы
[55] Стереофоническая цифровая коммутация AES/EBU
Для цифровой коммутации с другими устройствами с помощью AES/EBU (XLR):
CU/AES103
кабель XLR(M) – XLR(F) 110 Ом
1
метр
CU/AES110
кабель XLR(M) – XLR(F) 110 Ом
3
метра
CU/AES116
кабель XLR(M) – XLR(F) 110 Ом
5
метров
