Коммутация MX-2424
Ниже приведен список и описание кабелей, которые требуются для коммутации MX-2424.
Пожалуйста, обратите внимание, что внешне похожие кабели могут иметь разную конструкцию или
распайку. Всегда используйте корректную коммутацию!

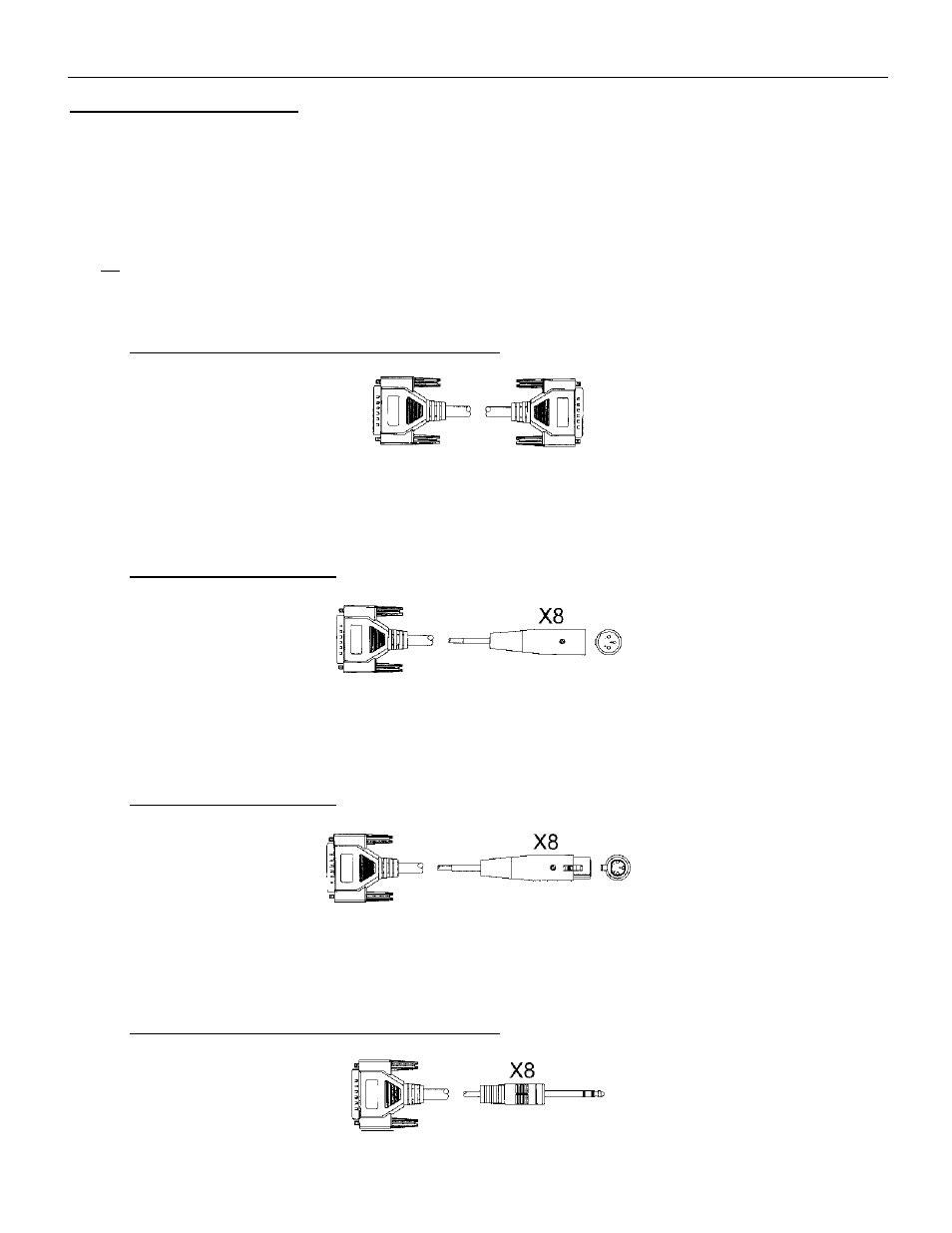

[53] Аналоговая многоканальная коммутация
Для коммутации входов/выходов аналогового устройства с балансными разъемами DB25 и
аналоговыми входами/выходами платы IF-AN24, установленной в MX-2424 (ОБРАТИТЕ ВНИМАНИЕ
:
это не кабели TDIF или AES/EBU):
CU/SD103
кабель DB25(M) – DB25(M)
3 метра
CU/SD105
кабель DB25(M) – DB25(M)
5 метров
⇒
Каждый кабель 8 каналов, входы или выходы.
Для коммутации выходов платы IF-AN24, если она установлена в MX-2424, с входами аналогового
устройства на разъемах XLR:
CU/SD203
кабель DB25(M) – XLR(M)
3 метра
CU/SD205
кабель DB25(M) – XLR(M)
5 метров
⇒
Каждый кабель 8 каналов
Для коммутации выходов аналогового устройства на разъемах XLR с входами платы IF-AN24,
установленной в MX-2424:
CU/SD303
кабель DB25(F) – XLR(F)
3 метра
CU/SD303
кабель DB25(F) – XLR(F)
5 метров
⇒
Каждый кабель 8 каналов
Для коммутации балансных входов/выходов аналогового устройства на разъемах TRS ¼-дюйма с
аналоговыми входами/выходами платы IF-AN24, установленной в MX-2424:
CU/SD403
кабель DB25(M) – 1/4” TRS(M)
3 метра
CU/SD405
кабель DB25(M) – 1/4” TRS( M)
5 метров
⇒
Каждый кабель 8 каналов, входы или выходы.
