Sennheiser ew-300_iem_g2 - Инструкция (Страница 7)

Радиосистема Sennheiser ew100 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
45

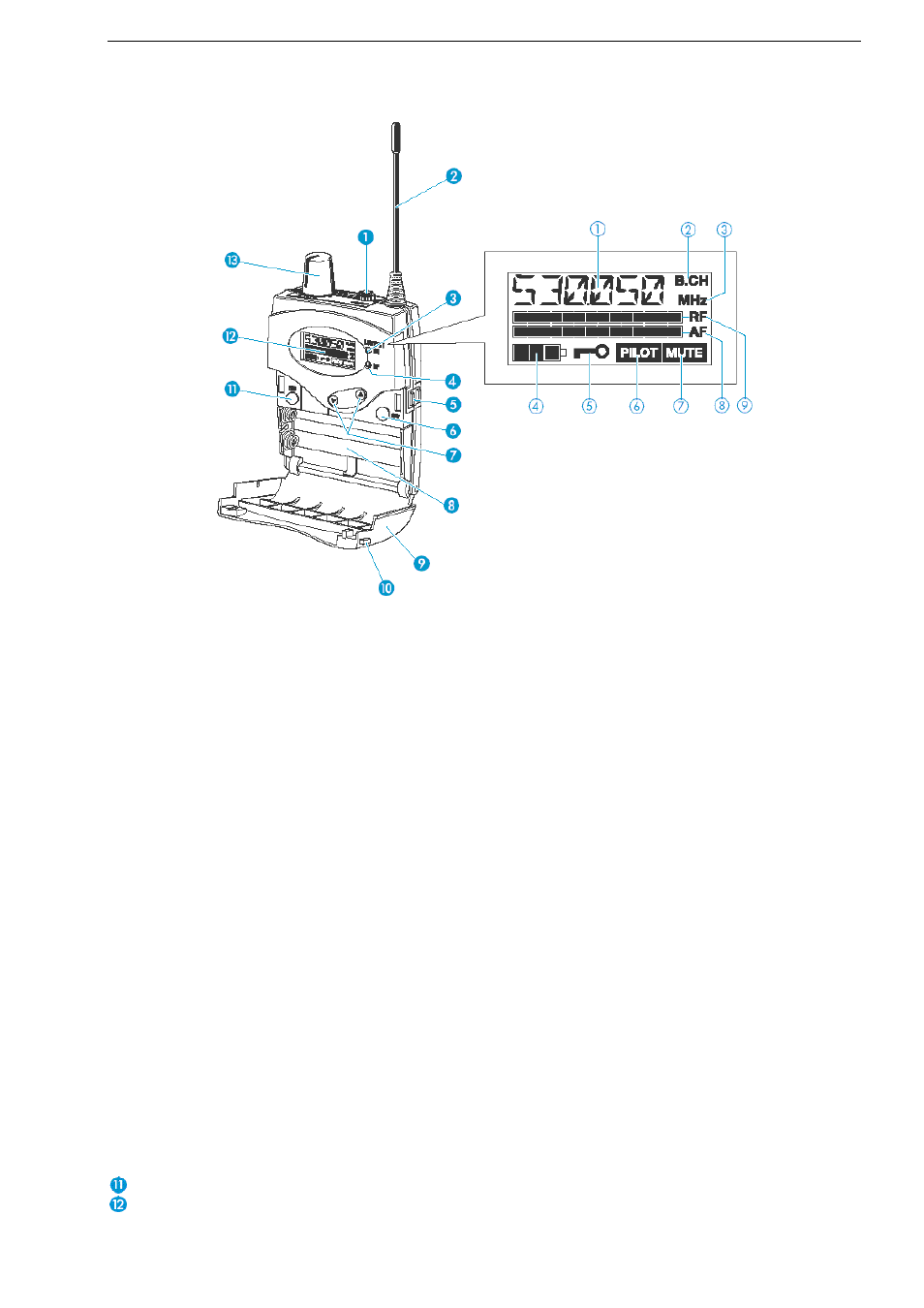

ЕK 300 IEM G2, стереофонический приемник
Элементы управления Панель ЖК-дисплея
n Выход на наушники (PHONES), разъем
3,5 мм мини-джек
①
Символьный дисплей
o
Антенна
②
«B.CH» - появляется при отображении
банка каналов (В) и номера канала (СН)
p
Красный светодиод рабочего режима
и статуса зарядки батареек (ON/LOW
BATT)
③
При отображении частоты появляется
«MHz»
q
Зеленый светодиодный индикатор РЧ-
сигнала (RF)
④
4-сегментный индикатор разрядки
батареек
r
Кнопка SET
⑤
Иконка активности защищенного режима
(Lock)
s
Кнопка «качалки» ▲
/
▼
(
вверх/вниз)
⑥
Иконка «PILOT» - активность поиска
пилот-тона
t
Отсек для батареек/аккумуляторов
⑦
Иконка «MUTE» - заглушение звукового
выхода
u
Крышка отсека для
батареек/аккумуляторов
⑧
7-сегментный индикатор принятого
звукового сигнала «АF»
v
Замок крышки отсека для
батареек/аккумуляторов
⑨
7-сегментный индикатор принятого РЧ-
сигнала «RF»
w
Кнопка ESC
ЖК-дисплей
Регулятор громкости / кнопка
включения/выключения
