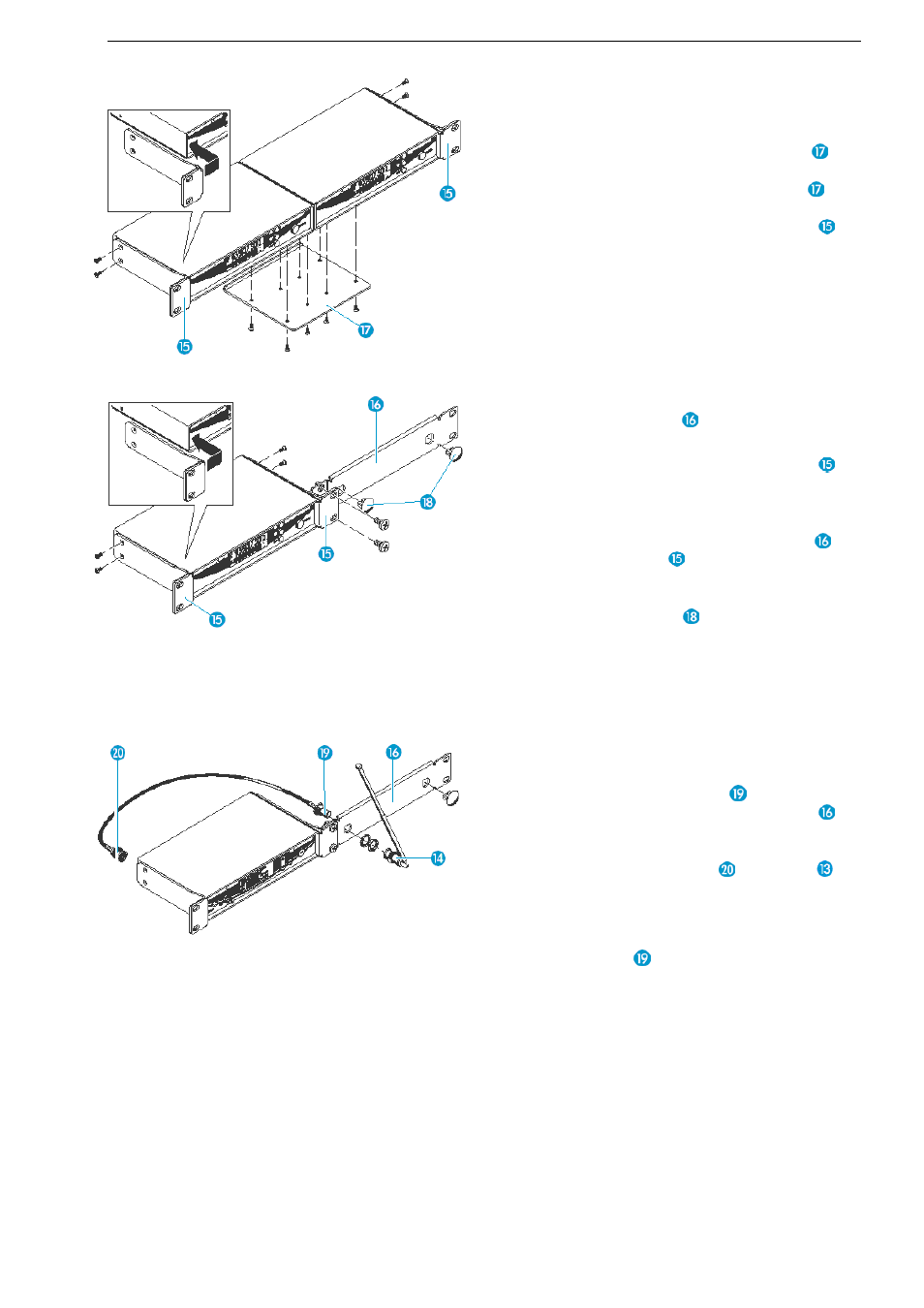

Для установки двух передатчиков в рэк:
►
Поставьте два передатчика рядом на
ровную поверхность лицом вперед.
►
Выровняйте связующую пластину
по
отверстиям в нижних панелях устройств.
►
Закрепите связующую пластину
на
передатчиках с помощью шурупов M 3x6.
►
Приставьте два рэковых «ушка»
к
боковым панелям передатчиков.
►
Закрепите рэковые «ушки» с помощью
шурупов M 3x6.
►
Вдвиньте передатчики в рэк.
►
Надежно закрепите гайками «ушки» на
профиле рэка.
При установке в рэк только одного
передатчика
следует
использовать
связующую планку
вместо второго
передатчика.
►
Приставьте два рэковых «ушка»
к
боковым панелям передатчика.
►
Закрепите рэковые «ушки» с помощью
шурупов M 3x6.
►
Прикрепите связующую планку
к
одному из «ушек» с помощью шурупов
M 6x10.
►
Если внешние антенны не используются,
вставьте заглушки
в отверстия для
антенн на связующей планке.
►
Плавно вдвиньте передатчик в рэк.
►
Надежно закрепите гайками «ушки» на
профиле рэка.
Для установки антенн на лицевую панель
рэкового
адаптера GA 2 следует
использовать набор AM 2:
►
Закрепите BNC-гнездо
кабельного
удлинителя в отверстии планки
с
помощью входящих в комплект AM 2
прокладок и гаек.
►
Подключите BNC-разъем к гнезду на
задней панели передатчика.
►
Плавно вдвиньте передатчик в рэк.
►
Закрепите телескопическую антенну
⑭
на BNC-гнезде .
►
Выдвиньте
телескопическую
антенну
вверх и осуществите настройку приема.
