Изменение положения видеофейдера
Изменение положения видеофейдера
Видеофейдер V 4 в форме таврового профиля (T bar) можно установить, по вашему
желанию, или в горизонтальном, или в вертикальном направлении. Первоначально
видеофейдер находится в вертикальном положении. Если вы хотите установить фейдер
горизонтально, поверните его на 90 градусов.
1. Выкрутите винты.
Видеофейдер прикреплен четырьмя винтами. Осторожно, чтобы не потерять винты, выкрутите
их из нижней монтажной платы.
2. Измените положение видеофейдера.

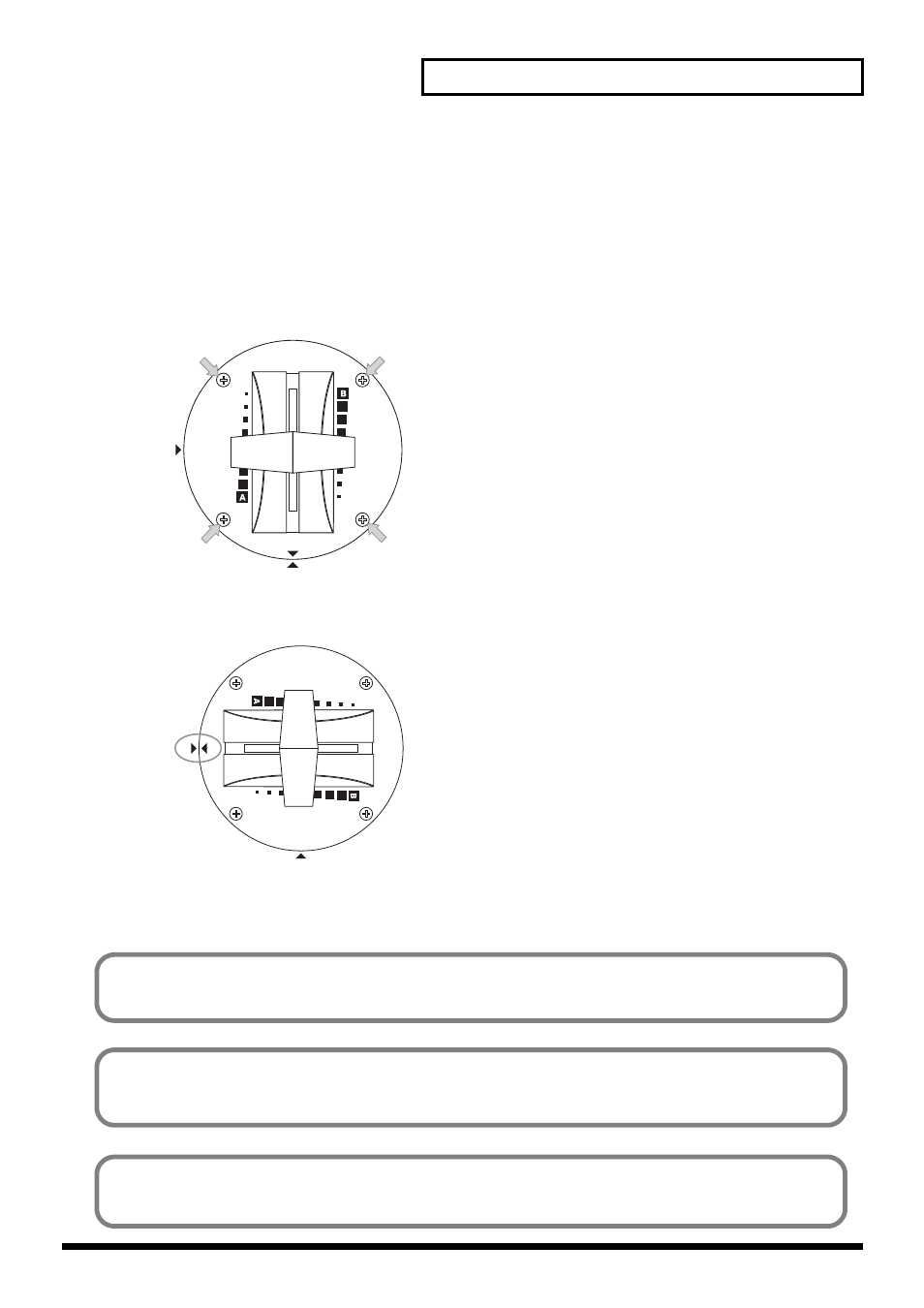

Поверните видео фейдер на 90 градусов. Соедините треугольник на монтажной плате с
треугольником на панели V 4, как показано на рисунке:
3. Закрутите винты.
Используя выкрученные ранее винты, прикрепите видеофейдер к панели. Полностью
закрутите все четыре винта.
Шнур, соединяющий видеофейдер с V 4, можно отключить, если сильно дернуть за него при
отсоединении панели фейдера. Будьте осторожны, когда вынимаете фейдер из панели.
Если вы попробуете повернуть фейдер больше, чем на 90 градусов, то можете повредить
внутренний кабель. Обратите внимание на положение треугольников и не поворачивайте
фейдер больше, чем на 90 градусов.
Чтобы выкрутить винты, воспользуйтесь отверткой, которая полностью подходит к головкам
винтов, но делайте это осторожно. Если головки винтов будут повреждены, вы не сможете
зафиксировать видеофейдер.
