Проверка входов и выходов
Проверка входов и выходов
Проверка финального выхода
Вот как проверить, что сигнал, поступающий с каждого источника, корректно поступает на V 4
и корректно выводится на ТВ или проектор.
1. Начните воспроизведение источника.
Включите источник (напр. камкодер, VCR, DVD плеер, DV 7PR), подключенный к V 4, с
которого будет поступать видеоматериал.
2. Проверьте выходной монитор.
Включите ТВ монитор или проектор, подключенный к выходному гнезду V 4, после чего
проверьте корректность индикации изображения, поступающего с V 4.

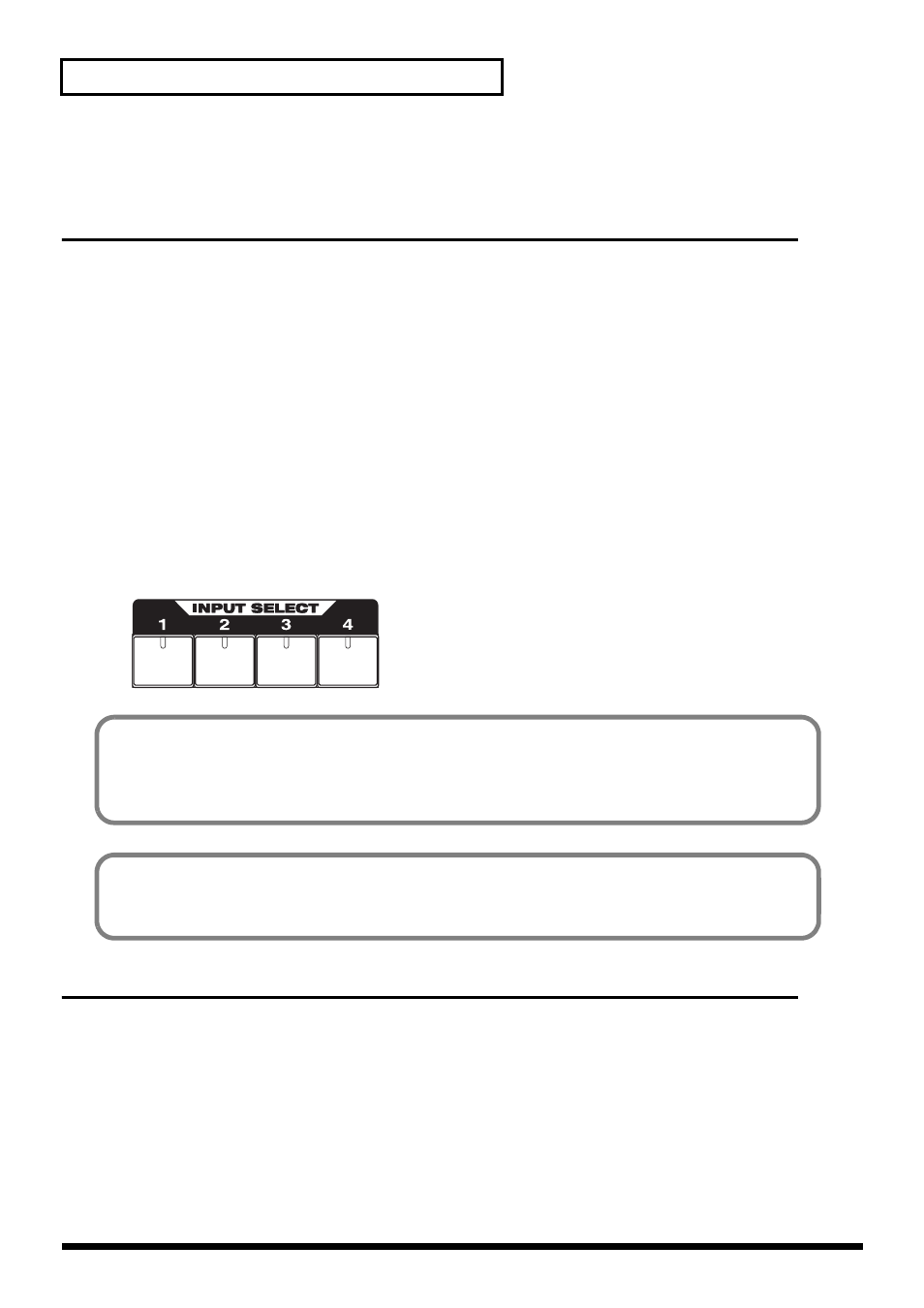

3. Переключите входной канал
Теперь попробуйте переключить входной канал V 4. Переместите Т образную ручку до упора
в направлении канала А или в позицию канала В. Если вы переместили Т образную ручку в
направлении канала А, нажмите на левый входной селектор (INPUT SELECT). Если вы
переместили Т образную ручку в направлении канала В, нажмите на правый входной
селектор, последовательно нажимайте кнопки 1 4 для включения входов. Удостоверьтесь,
что меняется изображение, ототбраженное на ТВ мониторе или проекторе.
Проверка выхода монитора предварительного просмотра
Затем вам необходимо проверить корректность изображения на ТВ мониторе.
1. Включите воспроизведение источника.
Включите источник (напр. камкодер, VCR, DVD плеер, DV 7PR), подсоединенный к V 4 и
удостоверьтесь, что с него подается видео.
2. Проверьте выход предварительного просмотра.
Включите питание на ТВ мониторе, подключеному к гнезду предварительного просмотра V 4
и проверьте корректность выхода изображения с V 4.
В случае, если вы не видите изображения, поступающего на ТВ/проектор
• Поверьте, правильно ли подключены выходы источников с входами V 4.
• Проверьте, правильно ли подключены выходы V 4 к входам ТВ или проектора.
• Проверьте, правильно ли установлен вход ТВ или проектора.
Если на выбранном канале не присутствует входной сигнал, на экране ТВ/проектора вы уви
дите синее изображение. Вы можете вкл/выкл синее изображение, изменив параметр,
описанный на стр. 75.
