MS Zoom 250 XT © ROBE Show Lighting s.r.o.
8
4.5 Подключение питания.
Внимание!
Проверьте напряжение и частоту питающей сети перед включением
Для Вашей безопасности устройство должно быть заземлено.
Европа
Америка
Обозначение
Международный
коричневый
голубой
желто-зеленый
Черный
Белый
зеленый
Фазный
Нейтральный
заземление
L
N
Никогда не подключайте питание прибора к выходу диммера!
4.6 Соединение устройств в цепь управления
Трехконтактные разъемы цифрового входа/выхода соответствуют стандарту DMX-512, т.е., контакт 1
- экран, контакт 2 – cold (-) и контакт 3 – hot (+). Используйте только специальный экранированный RS-485
кабель.
Цепь управления DMX.
1. Подсоедините выход контроллера к цифровому входу первого прибора.
2. При подсоединении дополнительных устройств, соедините выход устройства, ближайшего к контроллеру,
со входом следующего устройства.
3. Установите терминатор на конце цепи. Вставьте терминатор в цифровой выход последнего устройства в
цепи. Терминатор, представляющий собой обычный XLR разъем «папа» с резистором 120 Ом, 0.25W,
припаянным к контактам 2 и 3, «впитывает» в себя управляющий сигнал, не давая ему отражаться назад
в цепочку и создавать интерференционные помехи.
Цепь управления ведущий / ведомый.
1. Подсоедините DMX-выход ведущего прибора ко входу ведомого. Подключайте приборы далее,
всегда соединяя вход сигнала с выходом – всего не более 9 ведомых приборов.
2. Необходимо установить терминатор на входной разъем сигнала ведущего прибора и на выходной
разъем последнего ведомого прибора.

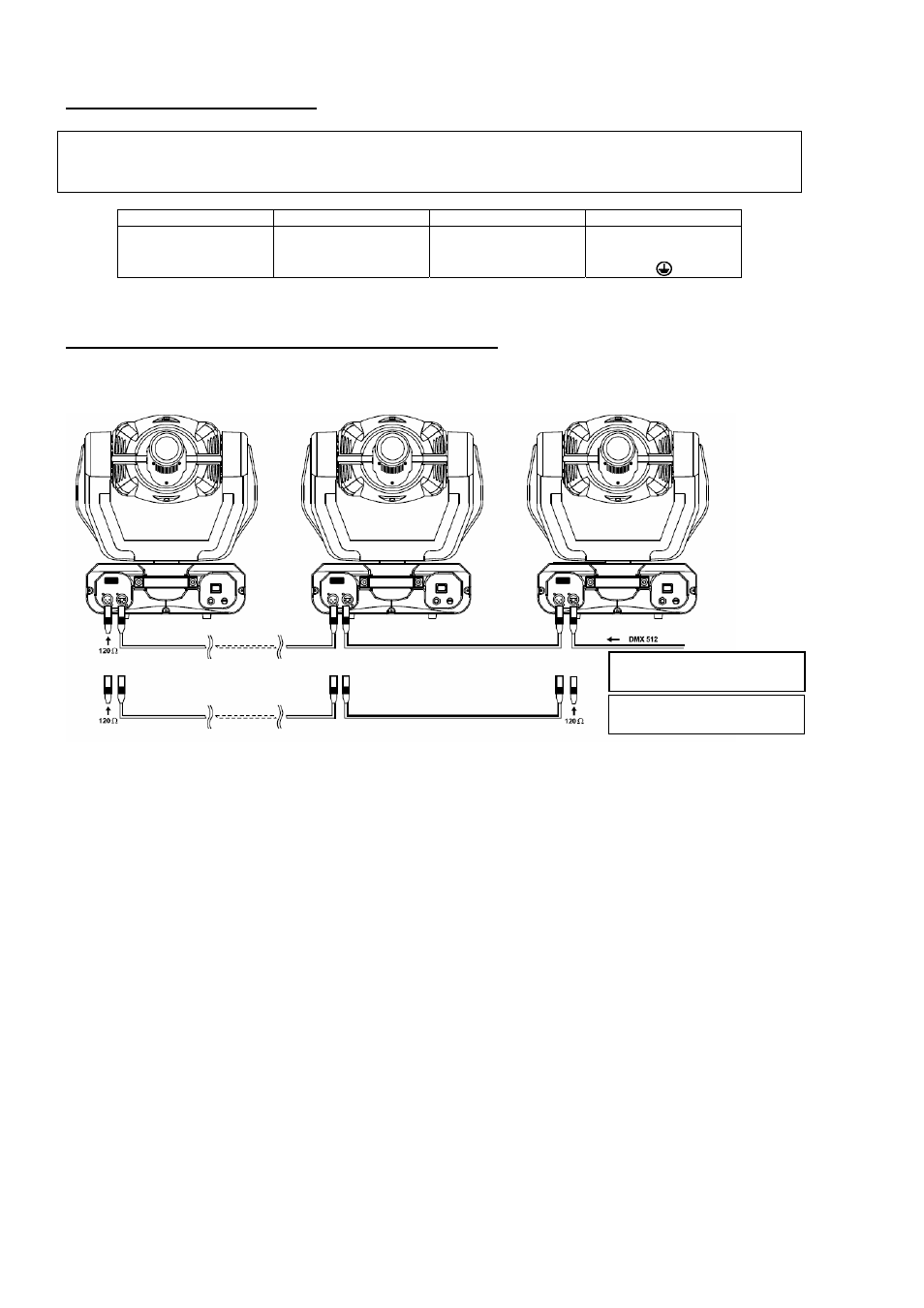

Соединение при управлении
DMX контроллером
Соединение для режима
Ведущий / ведомый
