MS Zoom 250 XT © ROBE Show Lighting s.r.o.
6
1. Включите прибор, затем зажгите лампу.
2. Выключите все эффекты, поставьте канал диммера на 100% и направьте луч на ровную поверхность
(стену).
3. Если Вы уже установили правильное положение лампы (с помощью винта «А»), то потребуется только
подрегулировать пятно винтом «В».
4. Центрируйте световое пятно (более яркую часть луча), поворачивая винт B.
5. Для уменьшения интенсивности пятна поворачивайте регулировочный винт А (перемещая лампу ближе к
отражателю). Добейтесь равномерного распределения света в пучке.
6. Если свет ярче по краям пучка, то поворачивайте регулировочный винт А до тех пор, пока световой поток
не станет равномерным (перемещая лампу дальше от отражателя).
4.3 Установка и замена гобо.
Внимание! Перед заменой гобо выключите прибор и отключите его кабель питания от сети!

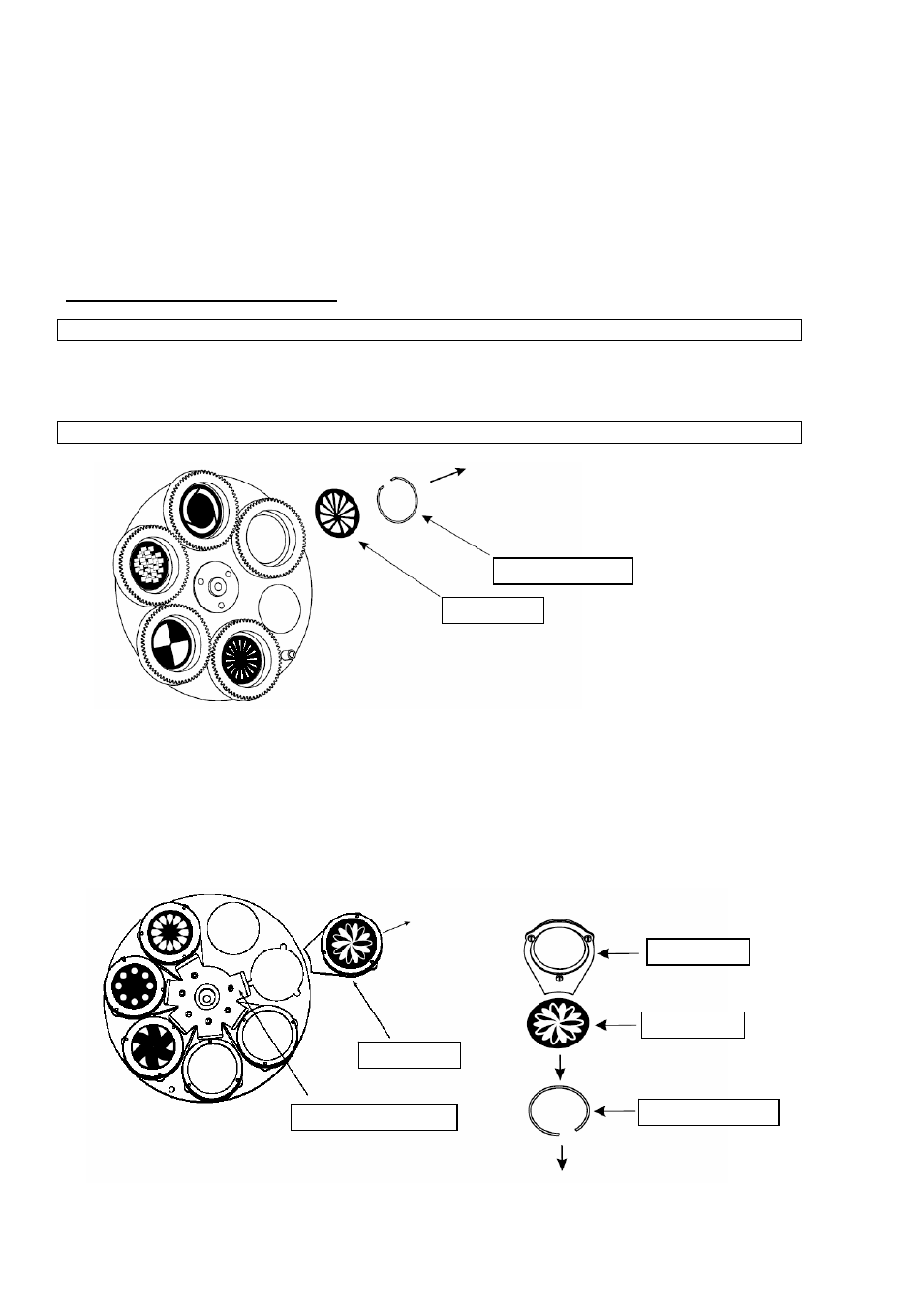

Колесо вращающихся гобо.
Для установки или замены гобо снимите крышку прибора. Снимите стопорное кольцо и извлеките
гобо. Вставьте в свободную ячейку новое гобо и зафиксируйте стопорным кольцом.
Не откручивайте винты крепления ячейки – под ними находится подшипник!
Колесо статичных гобо и цвета.
Осторожно отогните в сторону ячейку гобо или светофильтра, освобождая ее из фиксирующих пазов,
и вытяните из под прижимной пластины. Сожмите и извлеките из ячейки стопорное кольцо. Установите в
ячейку новое гобо или светофильтр, затем стопорное кольцо. Вставьте ячейку под прижимную пластину
колеса и опустите в фиксирующие пазы (три отверстия).
Примечание. В комплект поставки прибора включены 4 металлических гобо, 2 стеклянных гобо и 3
ячейки гобо. Замена гобо возможна только в дополнительных ячейках, прилагаемых к прибору.
Стопорное кольцо
гобо
Прижимная пластина
Ячейка гобо
гобо
Стопорное кольцо
Ячейка гобо
