FUSION © ROBE Show Lighting s.r.o.
7
4.4 Подключение питания.
Внимание!
Проверьте напряжение и частоту питающей сети перед включением
Для Вашей безопасности устройство должно быть заземлено.
Всегда включайте прибор в сеть посредством вилки (разъема). Если установленная вилка не
подходит к Вашей розетке, то не используйте адаптер! Снимите вилку и выбросьте ее, взамен установите
подходящую вилку (разъем). Провод заземления всегда должен быть подключен!
Европа Америка Обозначение Международный
коричневый
голубой
желто-зеленый
Черный
Белый
зеленый
Фазный
Нейтральный
заземление
L
N
4.5 Соединение устройств в цепь управления
Трехконтактные разъемы цифрового входа/выхода соответствуют стандарту DMX-512, т.е., контакт 1
- экран, контакт 2 – cold (-) и контакт 3 – hot (+). Используйте только специальный экранированный RS-485
кабель.
Цепь управления DMX.
1. Подсоедините выход контроллера к цифровому входу первого прибора.
2. При подсоединении дополнительных устройств, соедините выход устройства, ближайшего к контроллеру,
со входом следующего устройства.
3. Установите терминатор на конце цепи. Вставьте терминатор в цифровой выход последнего устройства в
цепи. Терминатор, представляющий собой обычный XLR разъем «папа» с резистором 120 Ом, 0.25W,
припаянным к контактам 2 и 3, «впитывает» в себя управляющий сигнал, не давая ему отражаться назад
в цепочку и создавать интерференционные помехи.
Цепь управления ведущий / ведомый.
1. Подсоедините DMX-выход ведущего прибора ко входу ведомого. Подключайте приборы далее,
всегда соединяя вход сигнала с выходом.
2. Необходимо установить терминатор на входной разъем сигнала ведущего прибора и на выходной
разъем последнего ведомого прибора.

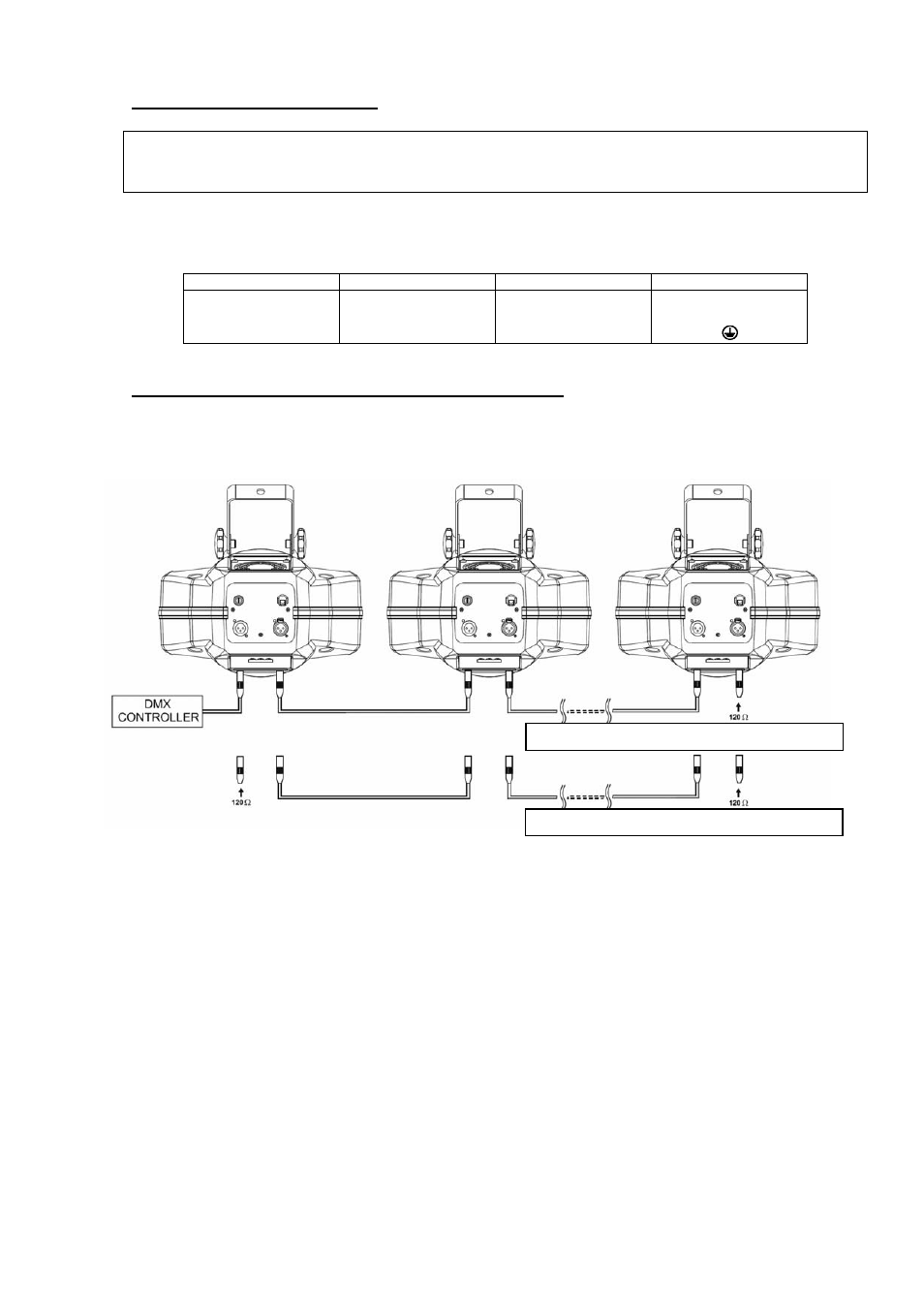

Соединение при управлении DMX контроллером.
Соединение для режима Ведущий / ведомый.
