FUSION © ROBE Show Lighting s.r.o.
15

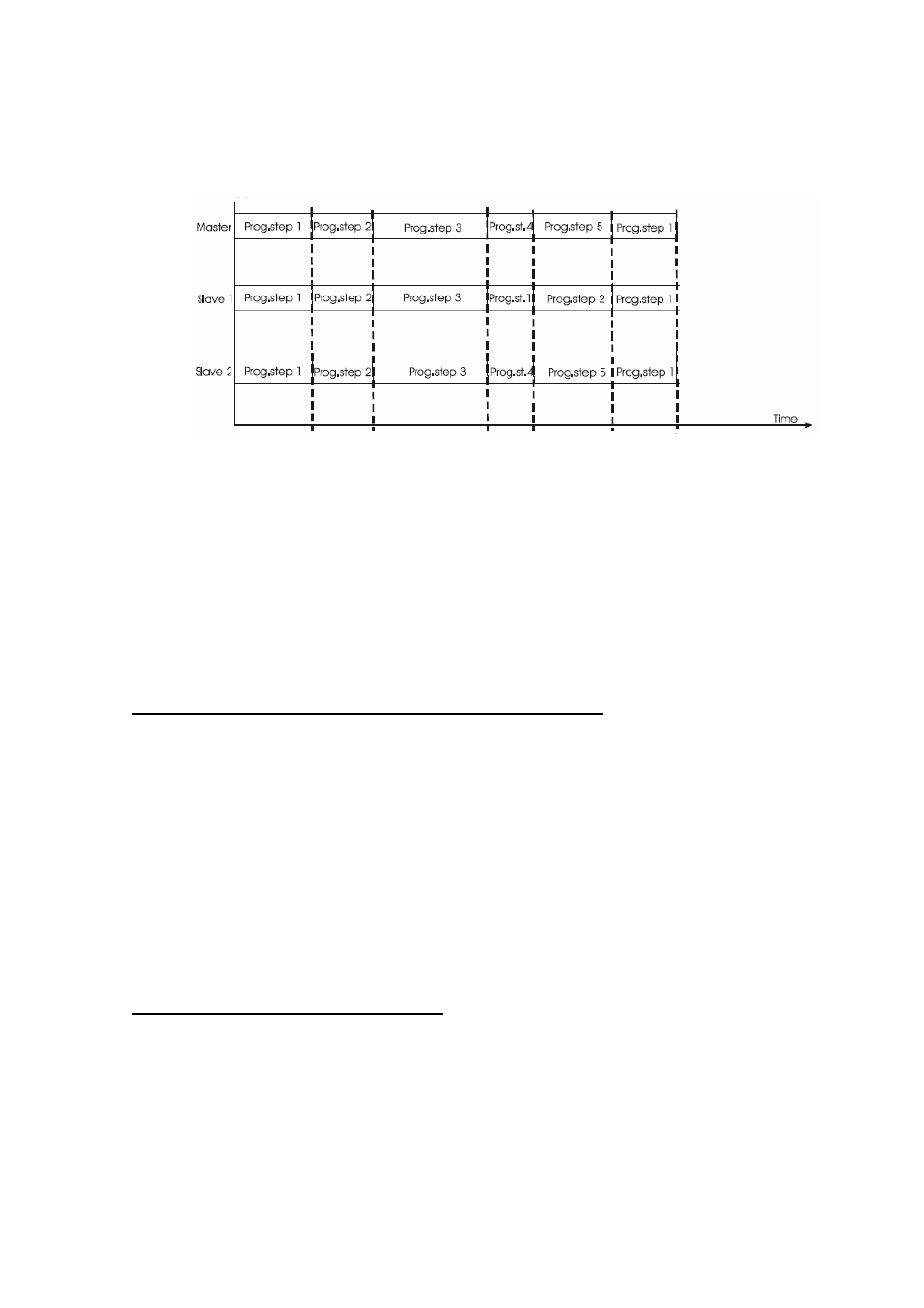

Синхронизация по сигналам встроенного микрофона ведущего прибора.
Программа, выполняемая ведущим прибором, одновременно и синхронно запускает программы
ведомых приборов. Содержание программ может быть разным для разных приборов. Каждый прибор
выполняет программу по кругу, начиная с 1-го шага по команде ведущего прибора. Шаги программ
переключаются импульсами, посылаемыми ведущим прибором.
Работа нескольких приборов в автономном режиме.
1. Выберите один из приборов и установите ему режим ВЕДУЩИЙ ( St.A. → St.M. → MSt ).
2. Все остальные приборы назначьте ВЕДОМЫМИ ( St.A. → St.M. → SLA ).
3. Соедините все приборы цепью управления (см. главу 4.5).
4. Установить режим автоматического воспроизведения программы при включении прибора ( St.A. →
Aut. → On ).
5. Задать установки автономного режима ( St.A. → C.S.A. ), см.гл. 8.6 .
6. Установить режим автоматического включения лампы при включении прибора ( LA.P. → LA.A. →
On).
Внимание! Совместимыми моделями для работы в режиме Ведущего-Ведомого являются:
Funky, Fusion, ClubScan 150, ClubScan 250, Trance .
10. Сообщения об ошибках и другая информация.
G.Er.
Данное сообщение появляется после перезагрузки прибора в случае, если магнитные сенсоры
позиции колеса цвета неисправны или вышел из строя шаговый мотор привода (или управляющая
микросхема). Колесо цвета не установится в нужную позицию после перезагрузки.
M.Er.
Данное сообщение информирует вас о том, что данный прибор был назначен ведущим и при этом
сигнал управления поступает на вход. Отключите сигнал управления и установите прибор в качестве
ведущего снова.
F.Er.
Данное сообщение появляется в случае несоответствия частоты тока питающей электросети
стандартным значениям 50 Гц или 60 Гц. Это может быть вызвано наводками при поджиге старой лампы или
от близко расположенного другого оборудования – в этом случае появление сообщения не опасно для
работы прибора.
11. Технические характеристики.
Питание:
- 208/230/240V переменного тока, 50/60Hz ~
- Предохранитель: T 1,6A @ 230V
- Потребляемая мощность: 250 VA
Лампа:
- ELC / 24V / 250W цоколь GX 5.3
Оптическая система:
- Параболический рефлектор
- ручная фокусировка
- угол луча 38°
Колесо гобо:
- 14 статичных гобо плюс открытая позиция
