ColorSpot 250 AT © ROBE Show Lighting s.r.o.
8

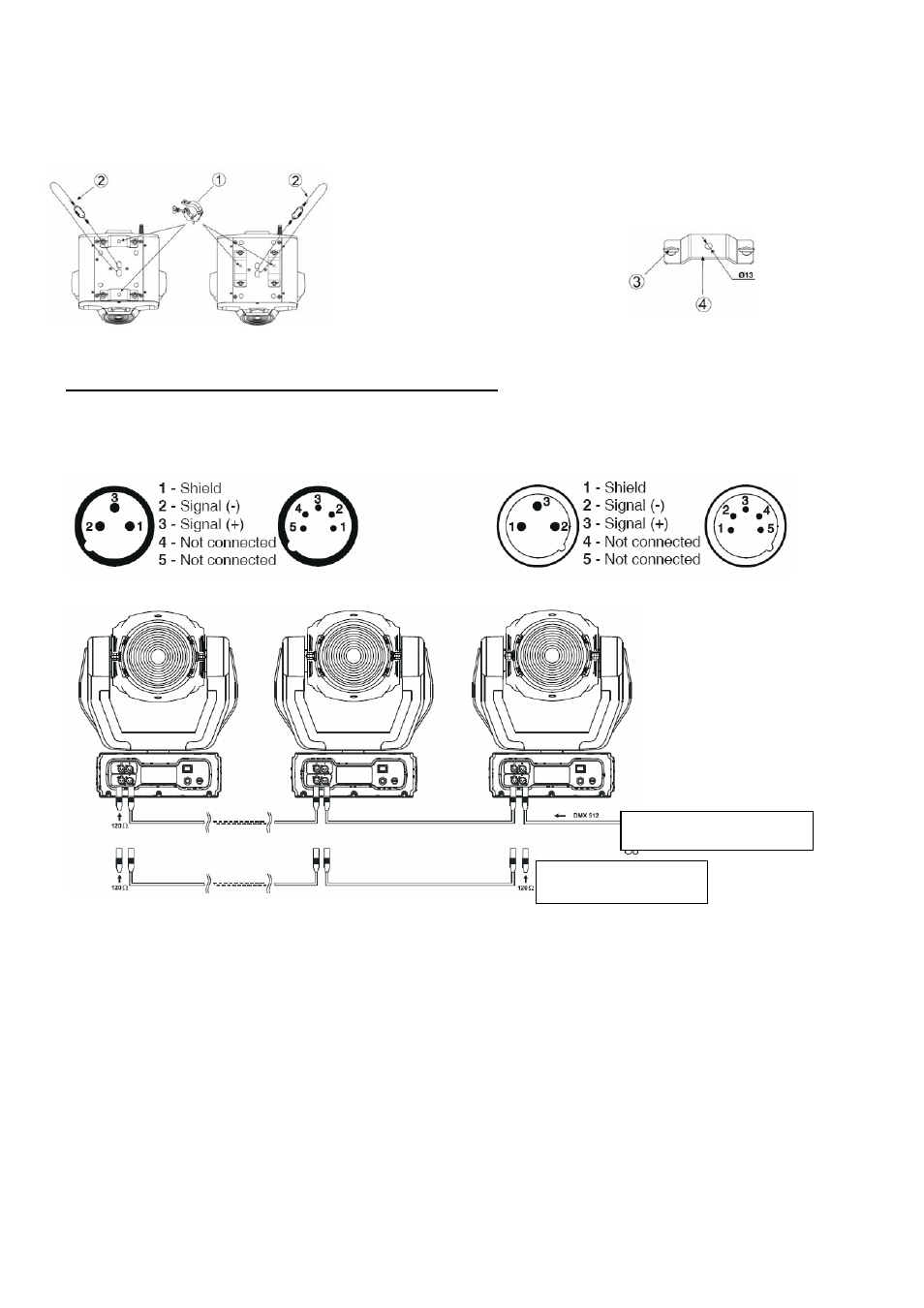

Порядок подвеса прибора:
1. Приверните крюк (1) к прилагаемому креплению (4) болтами М12.
2. Прикрепите крепления (4) к основанию прибора байонетными винтами (3).
3. Закрепите страховочный тросик за отверстия в основании прибора и за конструкцию подвеса.
1. Крюк.
2.
Страховочный тросик.
3.
Быстрозажимный байонет.
4.
Скоба Омега.
4.7 Соединение устройств в цепь управления
Трех и пятиконтактные разъемы цифрового входа/выхода соответствуют стандарту DMX-512, т.е.,
контакт 1 - экран, контакт 2 – cold (-) и контакт 3 – hot (+). Используйте только специальный экранированный
RS-485 кабель.
Цепь управления DMX.
1. Подсоедините выход контроллера к цифровому входу первого прибора.
2. При подсоединении дополнительных устройств, соедините выход устройства, ближайшего к контроллеру,
со входом следующего устройства.
3. Установите терминатор на конце цепи. Вставьте терминатор в цифровой выход последнего устройства в
цепи. Терминатор, представляющий собой обычный XLR разъем «папа» с резистором 120 Ом, 0.25W,
припаянным к контактам 2 и 3, «впитывает» в себя управляющий сигнал, не давая ему отражаться назад
в цепочку и создавать интерференционные помехи.
Цепь управления ведущий / ведомый.
1. Подсоедините DMX-выход ведущего прибора ко входу ведомого. Подключайте приборы далее,
всегда соединяя вход сигнала с выходом – всего не более 9 ведомых приборов.
2. Необходимо установить терминатор на входной разъем сигнала ведущего прибора и на выходной
разъем последнего ведомого прибора.
3.
Соединение при управлении
DMX контроллером.
Соединение для режима
Ведущий / ведомый.
