ColorSpot 250 AT © ROBE Show Lighting s.r.o.
15

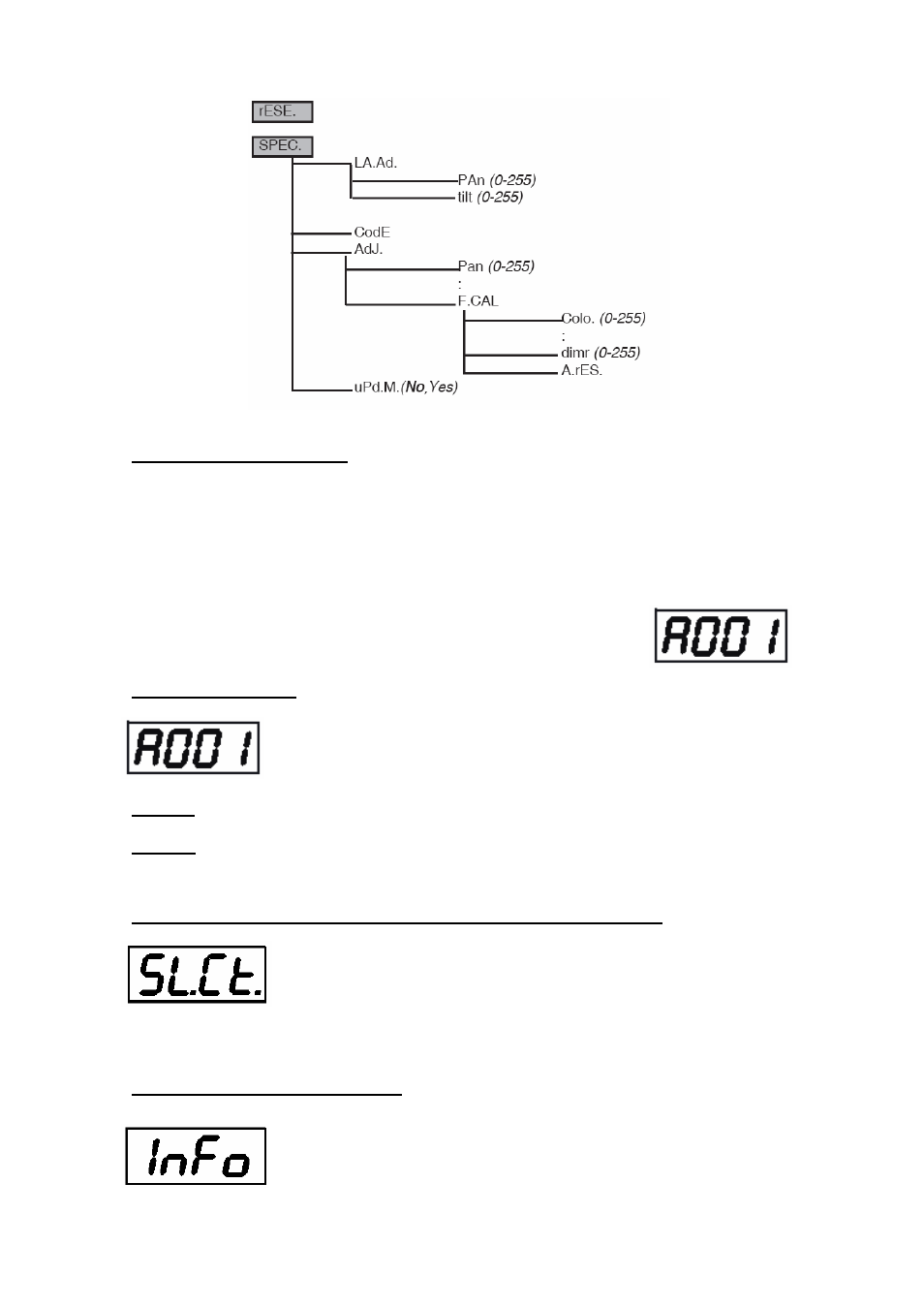

9. Панель управления.
Панель навигации расположена на передней части основания прибора. Здесь Вы можете установить
адрес прибора, режим, узнать время наработки, запустить тест, перезапустить прибор и использовать много
других установок и сервисных функций.
Навигация по дереву меню осуществляется при помощи:
[MODE] – выход из текущего меню без сохранения изменений
[ENTER] – вход в меню, подтверждение установок и значений, сохранение и выход из меню.
[UP] – [DOWN] кнопки - выбор пунктов меню одного уровня, изменение значения
После включения прибора на дисплее появляется индикация ----
Для перемещения по пунктам меню используйте кнопки [UP] – [DOWN],
для входа в пункт меню используйте [ENTER].
9.1 Меню адреса.
С помощью этого меню вы можете установить адрес или выбрать режим
ведущего \ ведомого.
dM.Ad.
– подменю назначения стартового адреса DMX.
MA.SL.
– подменю выбора режима ведущий / ведомый.
При назначении прибора ведомым нужно выбрать номер прибора (Slave1 – Slave9).
Значение d.AbL выключает режим ведущего / ведомого.
9.2 Индивидуальное управление ведомыми приборами.
Данная функция позволяет устанавливать программные настройки любого из
ведомых
приборов с панели ведущего прибора. Для этого надо найти меню
Sl.Ct. и
нажать
[ENTER]. Затем кнопками [UP] и [DOWN] выбрать
нужный из подключенных
приборов SL.C.1 – SL.C.9 . и нажать
[ENTER]. Затем Вы можете
управлять ведомым
прибором с панели ведущего. Если ни один ведомый прибор не подключен к ведущему по управлению, то на
дисплее будет циклически высвечиваться индикация SL.C.1, SL.C.2, SL.C.3 … SL.C.9 и т.д. Данная функция
применима только к ведущему (MASTER) прибору.
9.3 Служебная информация.
Данное меню позволяет показать различную служебную информацию – время
наработки лампы, кол-во поджигов, версия ПО и др. Для этого кнопками [UP] и [DOWN]
установите нужный параметр и нажмите кнопку [ENTER] для появления данных на
дисплее.
