ColorMix 150AT Profile © ROBE Show Lighting s.r.o.
7

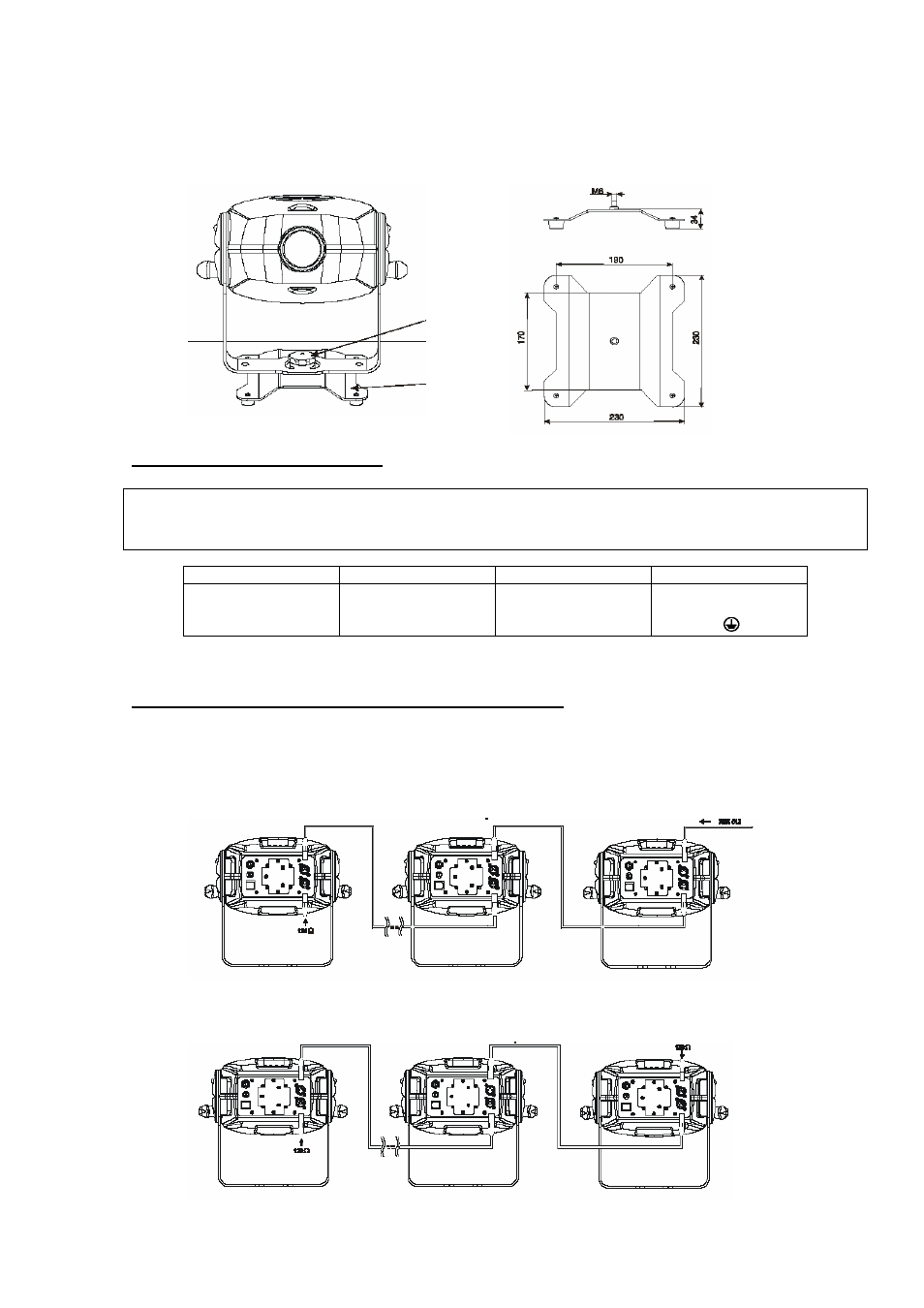

Установка на пол.
Прибор можно устанавливать непосредственно на пол при использовании входящей в комплект
подставки. Подставка крепится непосредственно на лиру.
4.5 Подключение питания.
Внимание!
Проверьте напряжение и частоту питающей сети перед включением
Для Вашей безопасности устройство должно быть заземлено.
Европа
Америка
Обозначение
Международный
коричневый
голубой
желто-зеленый
Черный
Белый
зеленый
Фазный
Нейтральный
заземление
L
N
Никогда не подключайте питание прибора к выходу диммера!
4.6 Соединение устройств в цепь управления
Трехконтактные разъемы цифрового входа/выхода соответствуют стандарту DMX-512, т.е., контакт 1
- экран, контакт 2 – cold (-) и контакт 3 – hot (+). Используйте только специальный экранированный RS-485
кабель.
Соединение при управлении DMX контроллером.
Соединение при режиме Ведущий / ведомый.
