ColorMix 150AT Profile © ROBE Show Lighting s.r.o.
5

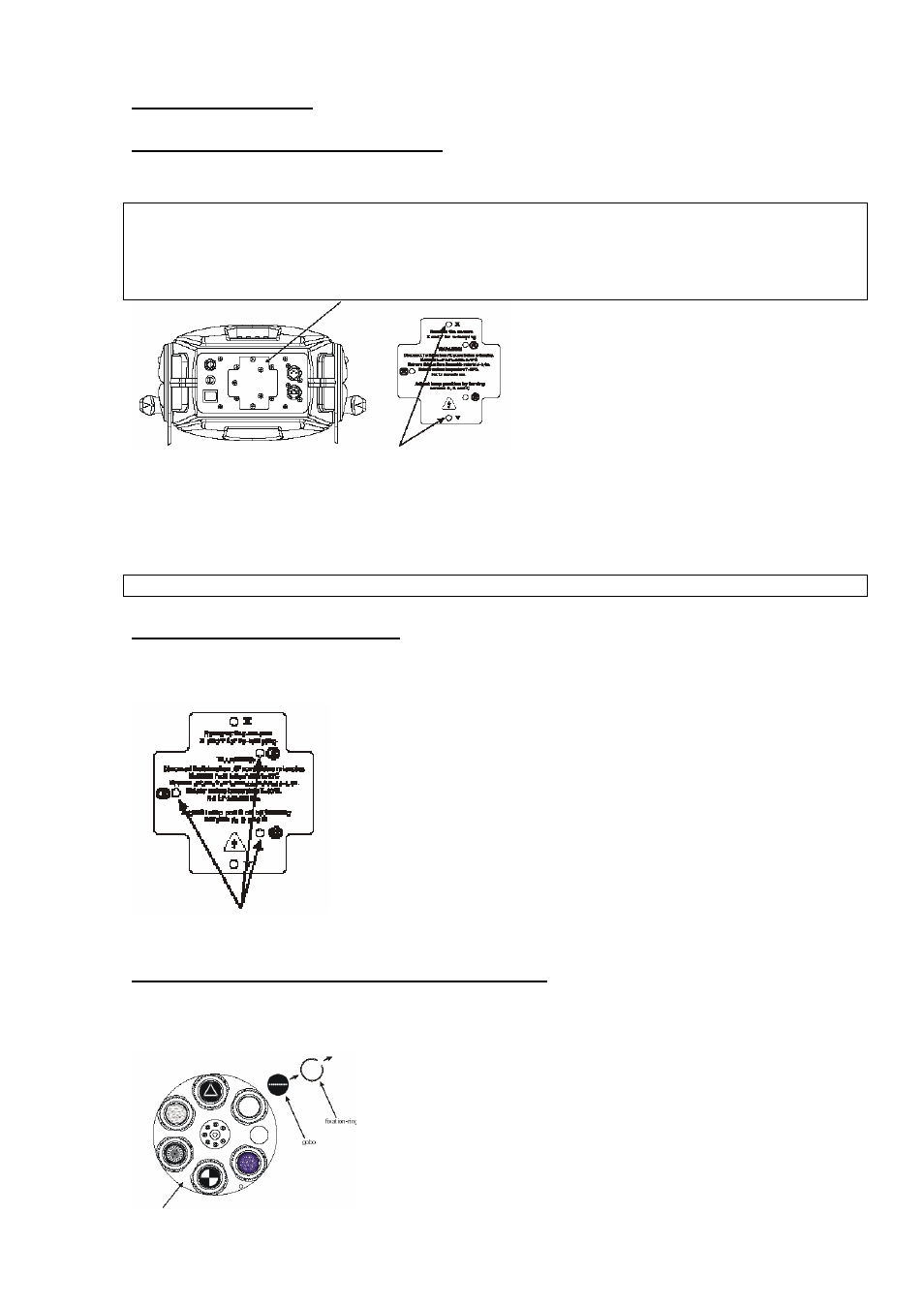

4. Монтаж прибора.
4.1 Установка или замена лампы
Прибор предназначен для работы с разрядной лампой
CDM-SA/T 150W/942
. Установка ламп
других типов может повредить устройство.
ПРЕДУПРЕЖДЕНИЕ
Отключите прибор от сети перед заменой лампы.
Лампа в горячем состоянии находится под высоким давлением и может взорваться. Всегда
давайте лампе остыть, по крайней мере, в течение 5 минут до замены. Используйте
защитные очки.
1. Удалите 2 винта X Y на плате с ламповым
патроном и вытащите лампу вместе с платой.
2. Выньте старую лампу из патрона.
3. Удерживая новую лампу за керамическую
основу (не за стеклянную колбу), вставьте
лампу прямо в патрон.
4. Протрите стеклянную колбу тканью, обычно
поставляемой вместе с лампой, особенно,
если ваши пальцы коснулись стекла.
Допускается также чистка безворсовой тканью, увлажненной спиртом.
5. Осторожно верните плату на место. Убедитесь, что лампа прошла в отверстие отражателя. Закрутите 2
винта.
6. Устройство поставляется с отрегулированным отражателем, однако, может потребоваться более точная
регулировка положения лампы. См. «Регулировка отражателя.
7. Перед первым поджигом новой лампы обнулите счетчики в меню InFO - “LAti / rSEt” и “LASt / rSEt”.
Внимание! Не эксплуатируйте прибор со снятыми крышками!
4.2 Регулировка отражателя
Отражатель отрегулирован на заводе. Однако, из-за легких различий в лампах, может потребоваться
дополнительная регулировка отражателя.
1. Включите прибор, затем зажгите лампу.
2. Выключите все эффекты, поставьте канал диммера на 100% и направьте
луч на ровную поверхность (стену) при помощи контроллера или
используя меню LAAd.
3. Центрируйте световое пятно (более яркую часть луча), поворачивая 3
регулировочных винта (A, B, C). Если пятна в луче нет, то центрируйте
луч по равномерному распределению света.
4. Для уменьшения пятна поворачивайте регулировочные винты против ч.с.,
не более ¼ поворота за один раз. Добейтесь равномерного
распределения света в луче.
5. Если свет ярче по краям луча, то поворачивайте регулировочные винты
по ч.с., до тех пор, пока световой поток не станет равномерным.
Регулировочные винты.
4.3 Установка и замена вращающихся гобо.
Для установки или замены гобо снимите верхнюю крышку прибора (3 винта). Снимите стопорное кольцо и
извлеките гобо. Вставьте в свободную ячейку новое гобо и зафиксируйте стопорным кольцом.
Внимание! Перед заменой гобо выключите прибор и
отключите его кабель питания от сети!
Не откручивайте винты крепления ячейки – под ними
находится подшипник!
