ClubScan 250 CT © ROBE Show Lighting s.r.o.
8

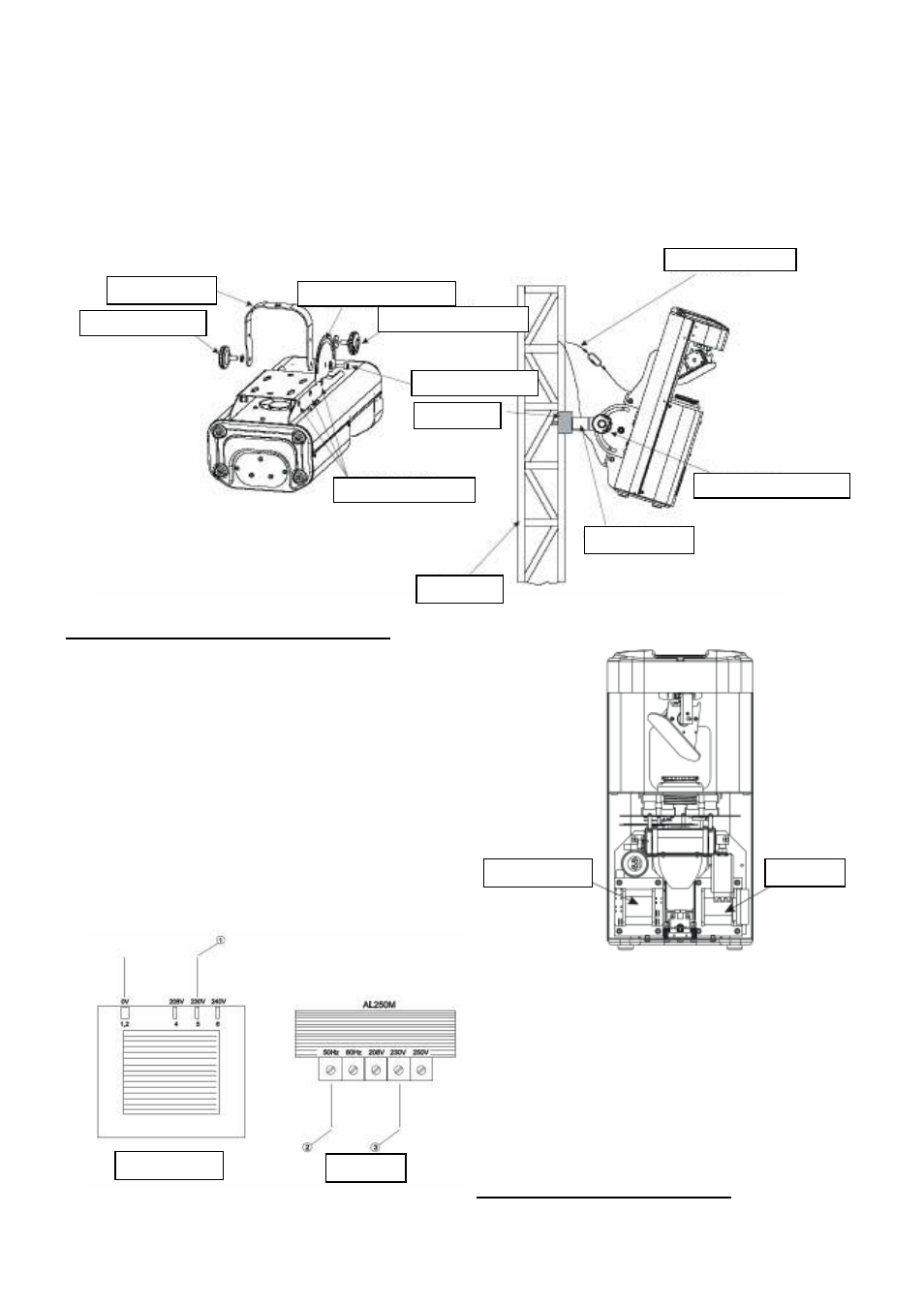

Присоедините лиру к прибору и пластину фиксации наклона с прорезью для винта (см. рисунок ниже).
Установите крюк (не входит в комплект поставки) на винт в отверстие диаметром 12 мм на лире. Затем
подвесьте прибор за крюк на ферму и отрегулируйте угол наклона корпуса. Затяните фиксирующий винт
пластины наклона.
При установке прибора на высоте необходимо использовать страховочный тросик (цепь), способный
выдержать 10-кратную нагрузку (вес прибора). Для тросика рекомендуется использовать карабин с винтовым
замком. Протяните тросик через монтажное основание прибора и через конструкцию (ферму), на которой
подвешен прибор.
4.4 Изменение установок питания.
Электроника прибора должна быть подключена в
соответствие с параметрами местной электросети.
Параметры заводской настройки напечатаны на табличке
рядом с кабелем питания. Для изменения настроек
напряжения и частоты тока следуйте нижеприведенным
инструкциям:
1. Отключите прибор от питающей сети.
2. Откройте верхнюю крышку прибора, отвернув 4
винта.
3. Подключите провод 1 трансформатора к клемме
нужного вольтажа.
4. Подключите провода 2 и 3 балласта к клеммам
нужного вольтажа и частоты.
5. Установите на место крышку и заверните 4
крепежных винта.
4.5 Подключение питания.
Страховочный тросик
Винт регулировки наклона
лира
ферма
крюк
Винт регулировки наклона
лира
Винт крепления лиры
Винт крепления лиры
Монтажные отверстия
Пластина фиксации наклона
трансформатор
балласт
трансформатор
балласт
