Подвес при помощи монтажных отверстий.
Снимите лиру с прибора. Установите крюк (не входит в комплект поставки), закрепив его винтом в
одно из двух отверстий диаметром 12 мм на монтажном основании. Затем подвесьте прибор за крюк на
ферму.
При установке прибора на высоте необходимо использовать страховочный тросик (цепь), способный
выдержать 10-кратную нагрузку (вес прибора). Для тросика рекомендуется использовать карабин с винтовым
замком. Протяните тросик через монтажное основание прибора и через конструкцию (ферму), на которой
подвешен прибор.
Подвес при помощи монтажной пластины.
Укрепите монтажную пластину (не входит в комплект поставки) на стену, используя соответствующий
строительный крепеж. Четыре отверстия на монтажной пластине имеют диаметр 8 мм. Затем насадите
сканер на монтажную пластину, совместите крепежные отверстия на боковинах и закрепите сканер при
помощи 2 винтов крепления лиры.

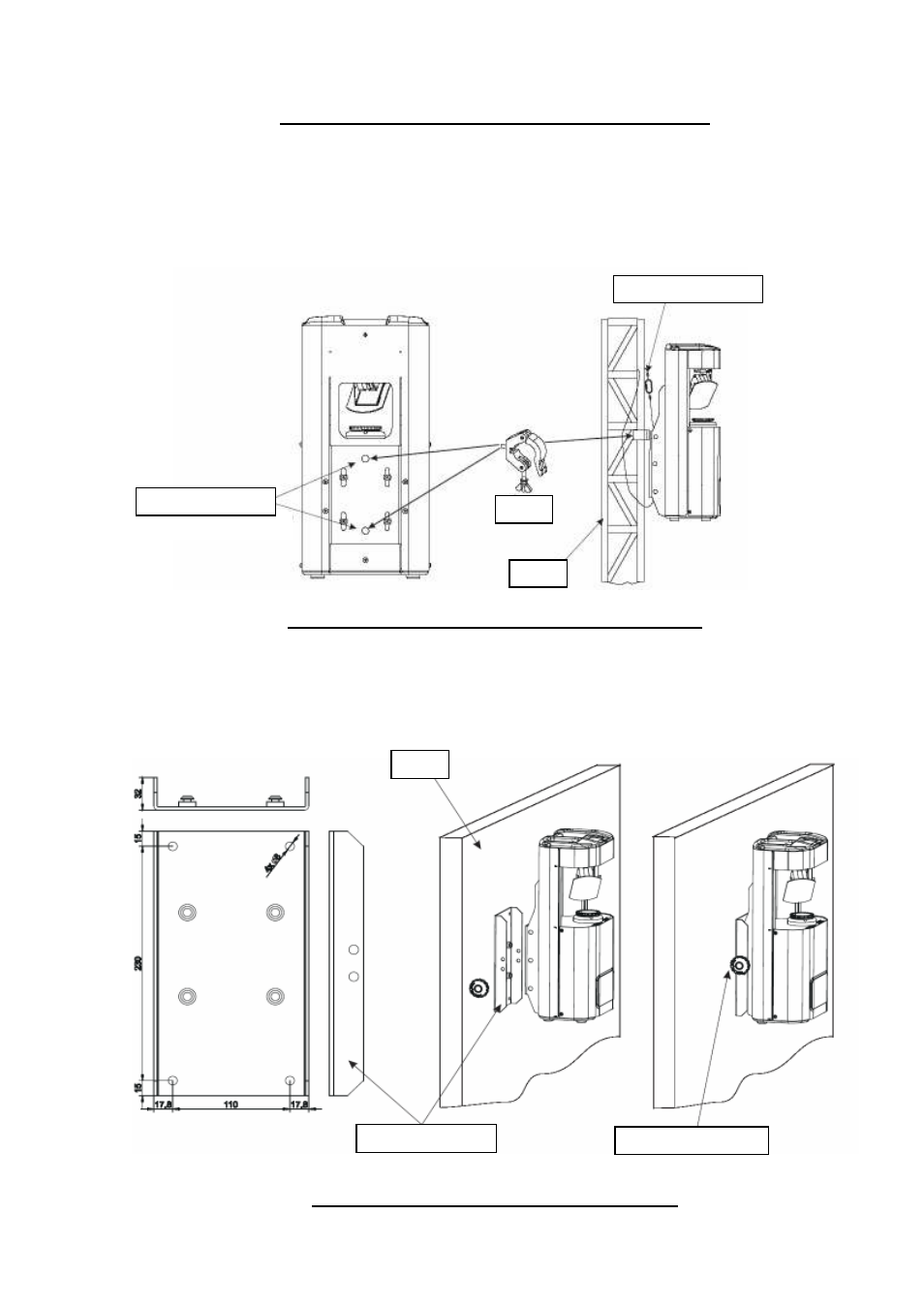

Подвес при помощи монтажной лиры.
стена
Монтажная пластина
Винты крепления лиры
Отверстия для крюка
крюк
Страховочный тросик
ферма
