RETURNS (возвраты):
1 - 8: восемь аналоговых линейных входов.
9 - 16: четыре внутренних стерео возвратов эффектов.
17 - 24: восемь дополнительных каналов возврата от платы расширения.
MASTER: мастер банк использует следующие каналы:
1 - 12: Двенадцать мастер посылов Aux.
13 - 20: Восемь Мастер групп
22 - 24: Левый, правый и центральный / монофонический основной выходы.
Кнопки мьютирования группы

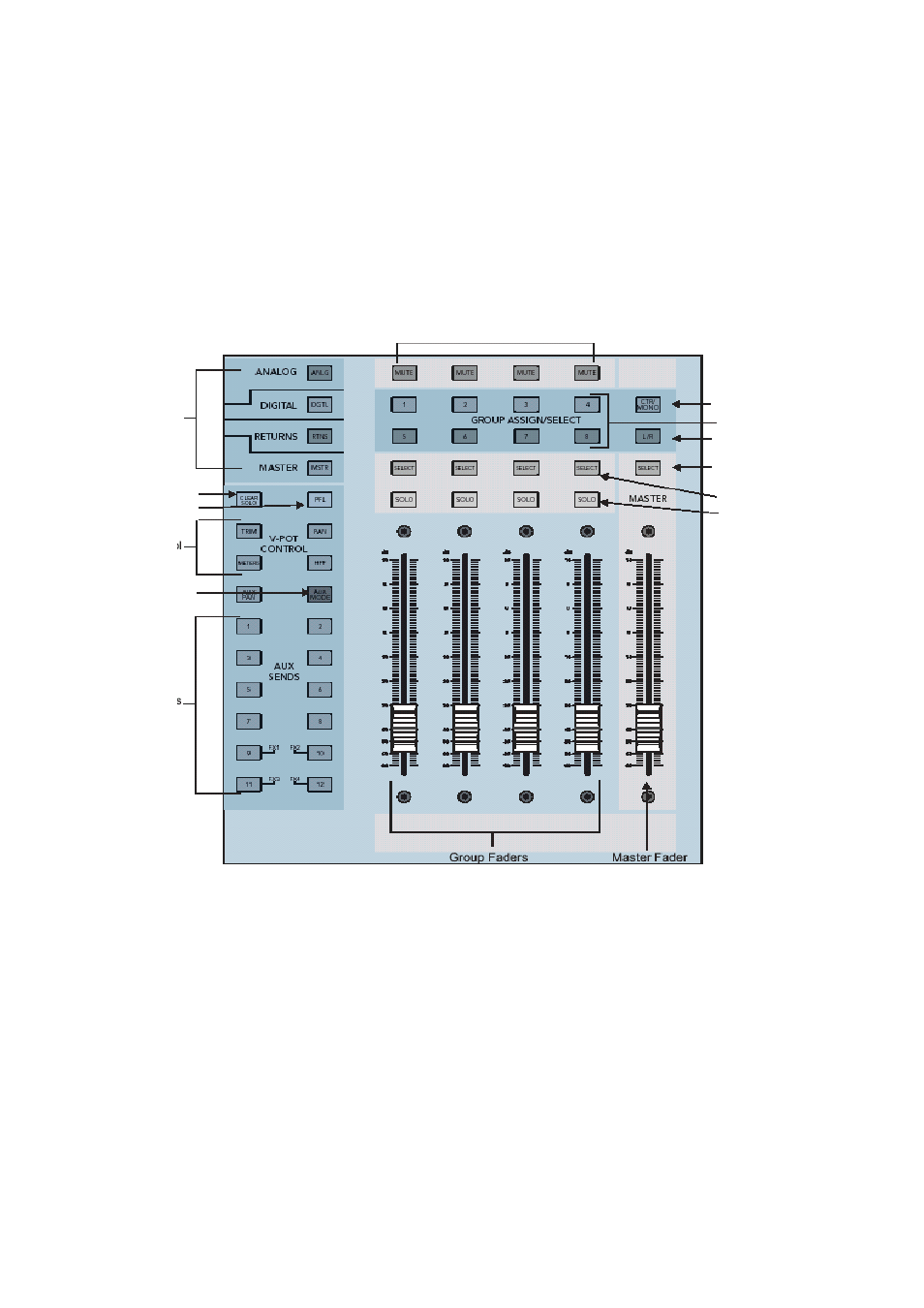

Рисунок 2-2 Секции регулятора V-Pot, Выбора банка, группы, Aux и мастер
Выбор банка
кнопки очистки соло
и PFL (предмикшер-
ный контроль)
Регулятор V-Pot
Режим Aux
Посылы Aux
кнопка Мастер центр /
назначение моно
Кнопки назначения
группы /выбора
Кнопка назначения Ма-
стер левый / правый
кнопка мастер выбора
Кнопки выбора группы
Кнопки солирования
группы
