MACKIE TT24 - Инструкция (Страница 11)

11

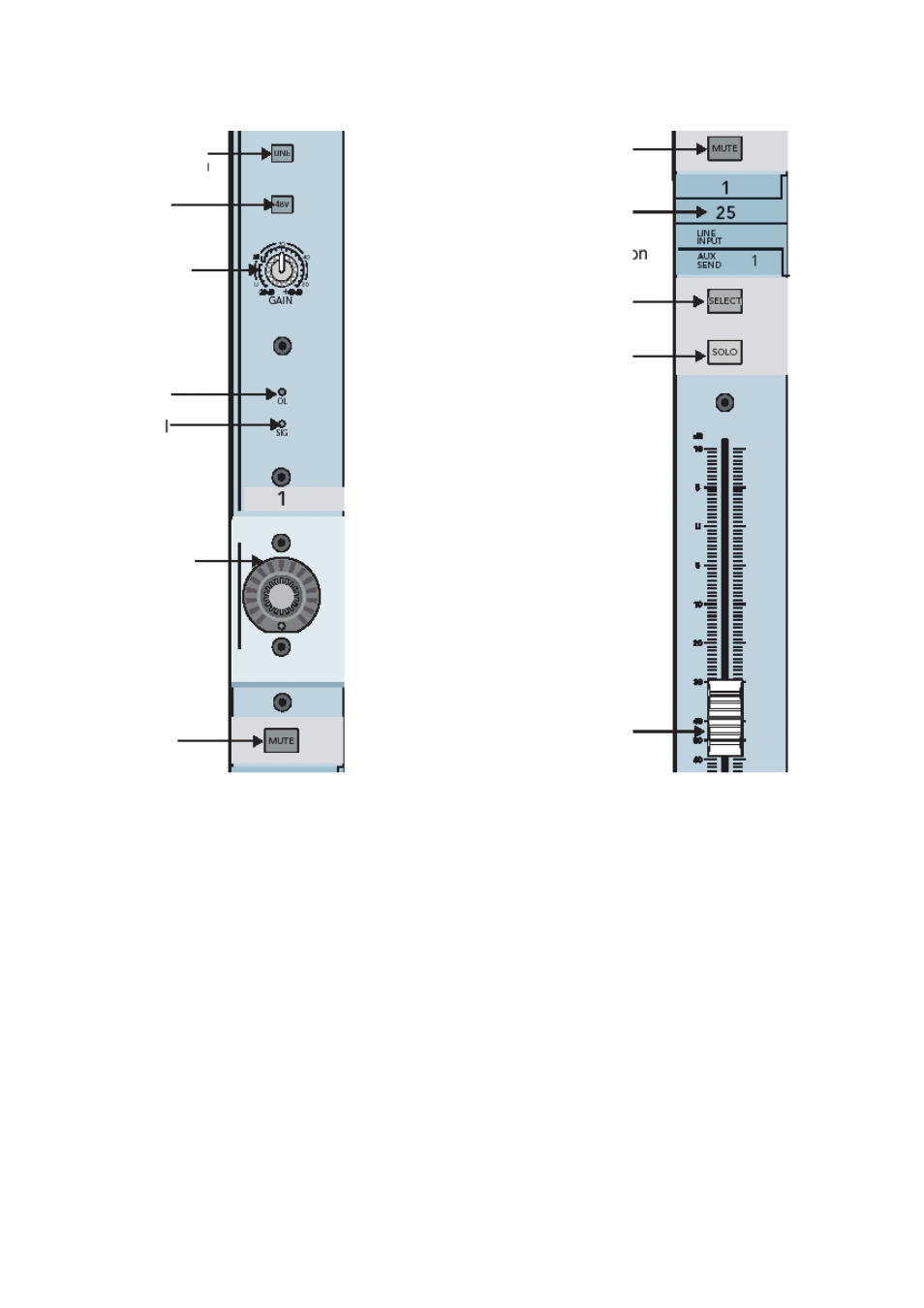

Рисунок 2 -1 Channel strip (ячейка канала): верхняя (слева), нижняя (справа)
2.2 Банки
Кнопки выбора четырех Банков на ТТ24 изменяют функцию 24 channel strip (ячеек) на управление следующи-
ми группами каналов (Рисунок 2-2):
ANALOG : 24 аналоговых микрофонных / линейных входов
DIGITAL: На задней панели имеются 24 цифровых входов от трех оптических разъемов ADAT (44.1 / 48 кГц).
На 96кГц от трех встроенных разъемов имеются 12 цифровых входов, другие 12 доступны с дополнительной
платы расширения ADAT I/O.
Кнопка линейного /
микрофонного уров-
ня
кнопка фантомного
питания +48В
кнопка усиления
Индикатор перегруз-
ки
Индикатор сигнала
Ручка V-POT
кнопка мьютирова-
ния
Кнопка мьютирования
Описание банка / канала
Кнопка выбора
Кнопка соло
Фейдер канала
