7. Воздушные фильтры
Сетки с поролоновыми фильтрами, расположенные на лицевой панели, предохраняют от
попадания пыли внутрь усилителя. Сетка съёмная, что облегчает чистку фильтра. Поролоновые
фильтры должны использоваться в обязательном порядке.
8. Ручки
Обе ручки могут использоваться для переноски усилителя. Кроме того, они защищают от
повреждения элементы управления на лицевой панели. Если пространство для инсталляции
слишком ограниченно, ручки можно снять, отвинтив гайки на тыльной стороне лицевой панели.
4.1 Тыловая панель

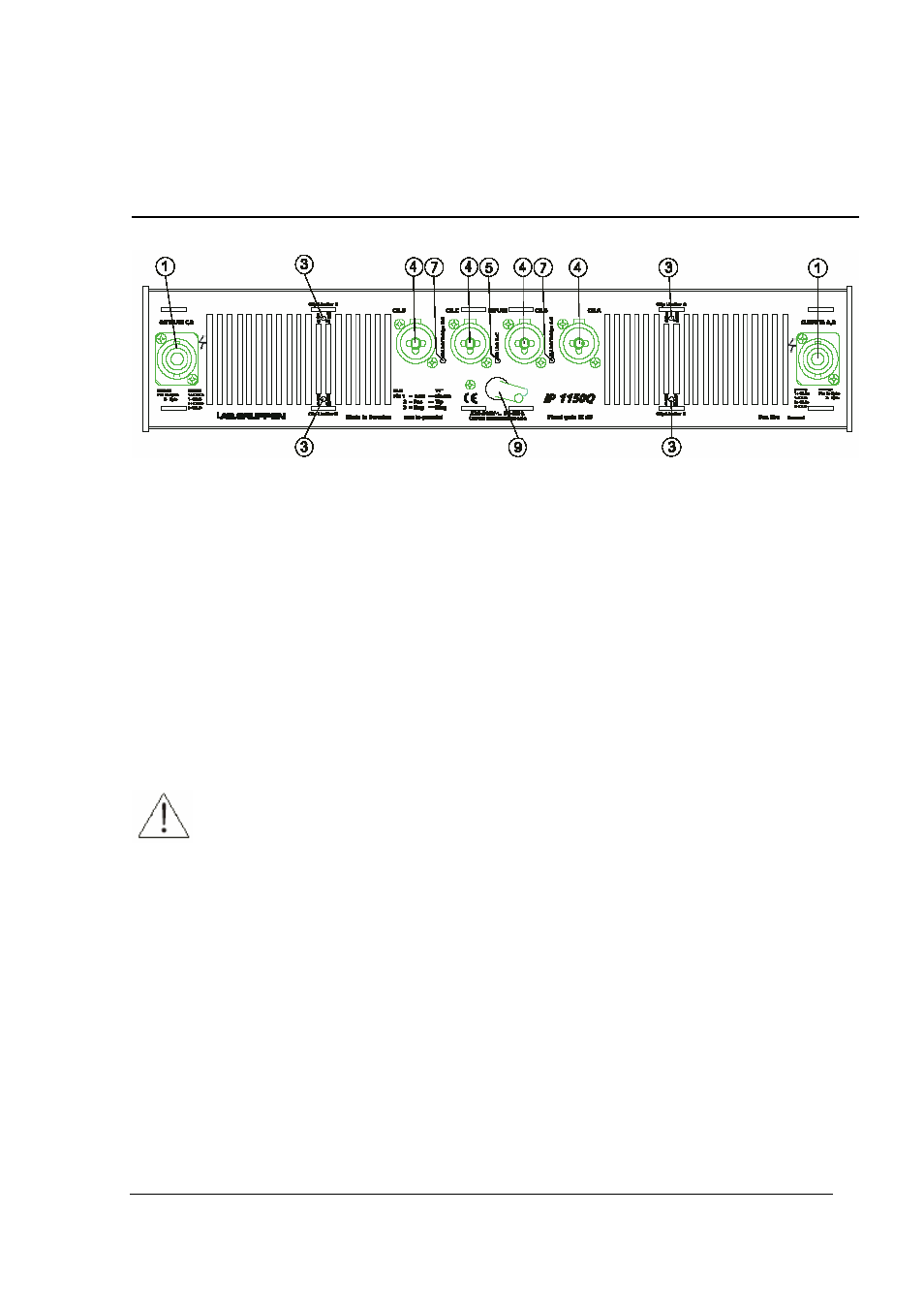

Рисунок 2: тыловая панель
1. Выходные разъёмы
Разъёмы Neutrik® Speakon могут быть незнакомы некоторым пользователям. Полное описание
находится на стр.12.
3. Выключатель клип-лимитера
Подключает (положение IN) или отключает (положение OUT) клип-лимитер (См. стр. 13).
4. Входные разъёмы
Входные разъёмы. Neutrik® Combojack позволяют подключать не только XLR, но и ¼” TRS phone
jack (контакт 2 – «горячий», см. стр. 10).
5. Переключатель Link
Позволяет использовать один вход для идентичной работы каналов В и С.
7. Переключатель Link/ Bridge
Позволяет использовать один вход для идентичной работы каналов А и В и/или С и D, а
также для попарного включения каналов в мостовой режим (См. стр. 6).
9. Сетевой кабель.
ВНИМАНИЕ!
Ярлык на тыловой панели указывает напряжение сети питания, на которое
рассчитан усилитель. Подключайте усилитель только к сети с указанным
напряжением!
