Lab.gruppen iP Series Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, перевод на русский язык
13
8.1 Начало работы
- Перед подключением входов и выходов или переключением выключателей,
расположенных на задней панели, убедитесь в том, что сетевой выключатель
находится в положении “Off”. (См. стр.8)
- Убедитесь, что напряжение сети соответствует указанному на тыловой панели. (См.
стр.8)
- Убедитесь, что расположенные на тыловой панели переключатели режимов работы,
усиления и клип – лимитера находятся в корректном положении. (См. стр. 7 и 13)
- Будет правильно, если перед включением усилителя Вы приведёте регуляторы
уровня в крайнее левое положение во избежание возможного повреждения
громкоговорителей.
8.2 Включение сети – мягкий старт
После включения сети в рабочее состояние усилитель войдёт через пару секунд, в течение
которых он поочерёдно проверит работоспособность своих блоков (так называемый «мягкий
старт»), вентиляторы на короткое время включатся на полные обороты и затем перейдут в ждущий
режим, после этого загорятся два нижних зелёных светодиода индикаторов – это значит, что на
выходные транзисторы поступает корректное напряжение питания и усилитель готов к работе.
8.3 Входные аттенюаторы
Два аттенюатора устанавливают уровни сигналов для соответствующих каналов усилителя во всех
режимах работы. Они калиброваны в дБ для облегчения пользования в различных ситуациях.
В мостовом режиме регуляторы должны находиться в одинаковом положении, чтобы нагрузка
распределялась между каналами равномерно.

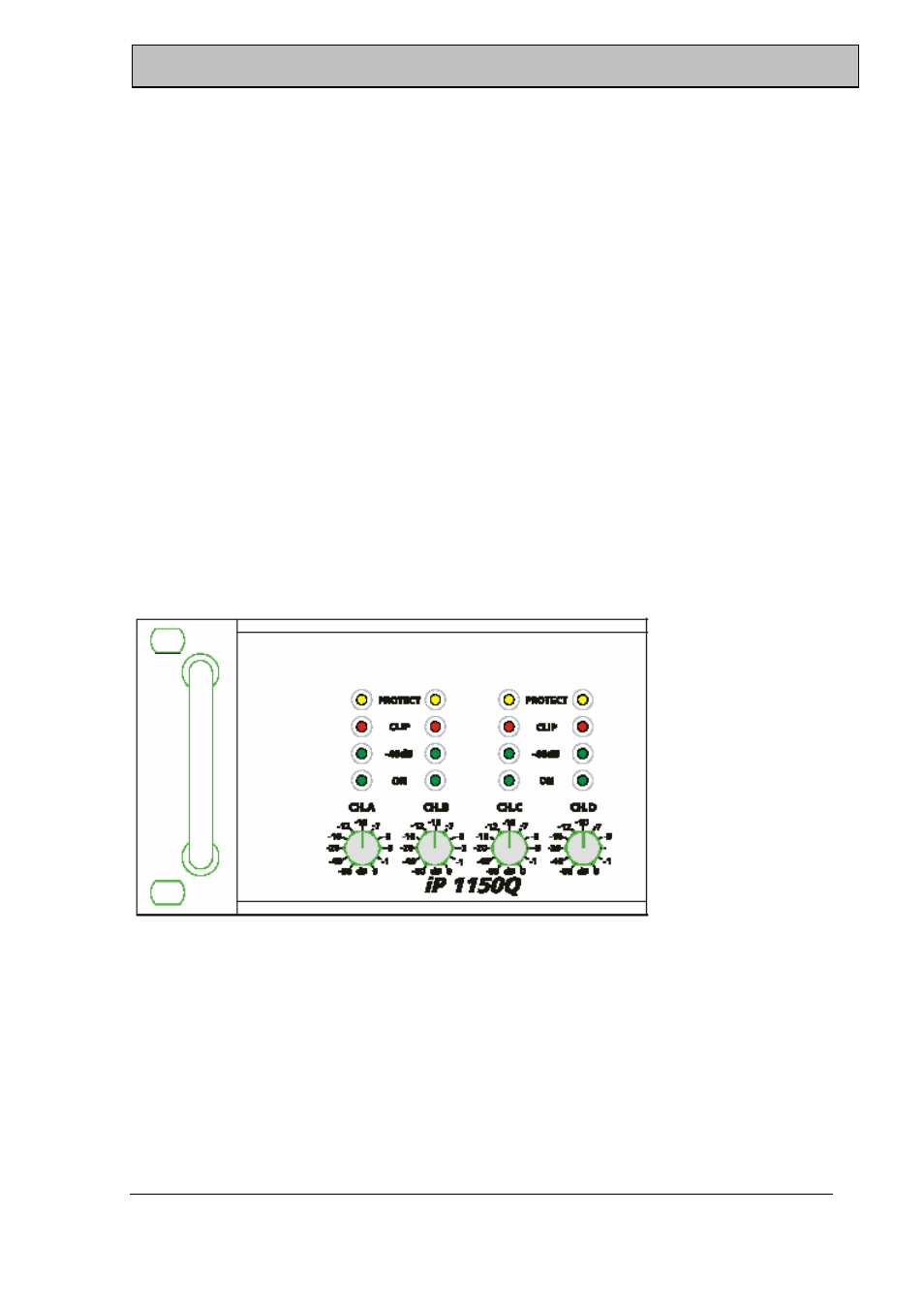

8.4 Индикаторы
Верхние жёлтые светодиоды индицируют активацию цепей защиты (См. стр. 13).
Индикатор Clip/limit
сообщает, что выход
усилителя клипует или
лимитируется. У
индикатора есть два
различных статуса:
- если клип-лимитер
включен, индикатор
загорается на короткое
время
- если клип-лимитер
выключен, индикатор
светится дольше
Индикатор ”-40 dB”
загорается, если на вход
усилителя поступает сигнал с уровнем больше –40 дБ (относительно 0 дБ при полной мощности).
Этот индикатор фактически сообщает о наличии входного сигнала.
Два нижних зелёных индикатора ”ON” показывают, что на выходные каскады усилителя
поступает корректное напряжение питания.
8 РАБОТА
