Инструкция по эксплуатации Eurosound ORCHESTRA BOX-12
Страница 6
6
3.
Регулятор уровня канала
Этот регулятор предназначен для настройки уровня громкости соответствующего канала. Диапазон
регулировки от -∞ до +10дБ.
4. Регулятор DSP/FX AUX1
Этот регулятор предназначен для настройки уровня громкости сигнала, поступающего на встроенный или
внешний процессор эффектов. Работает в режиме post-fade, т.е. на уровень громкости будет влиять общий
уровень громкости канала.
ЭКВАЛАЙЗЕР
ORCHESTRA BOX-12
оснащен 3-полосным эквалайзером, который позволяет настраивать ВЧ, СЧ и НЧ
раздельно на каждом канале.
5. ВЧ
Это регулятор высоких частот. Вы можете использовать его, чтобы избавиться от высокочастотных шумов
или увеличить частотную окраску звука тарелок или высокочастотных субгармоник в голосе. Диапазон
уровня усиления от -15дБ до +15дБ с частотой по центру в 12 кГц.
6. СЧ
Это регулятор среднечастотного диапазона. Он воздействует на большинство основных частот всех
музыкальных инструментов и человеческого голоса. Его правильное использование даст Вам широкий
спектр звуковых эффектов. Диапазон усиления от -12дБ до +12дБ с частотой в 2,5кГц.
7. НЧ
Это регулятор низкочастотного спектра частот. Он используется для
увеличения частотной окраски мужского голоса или ударных и
бас-гитар. Ваша ударная установка зазвучит намного ярче, чем
ранее. Диапазон усиления – от -15дБ до +15дБ с частотой по
центру в 80Гц.
8. Индикатор перегрузки PEAK
Индикатор загорается красным, когда уровень сигнала близок
к перегрузке.

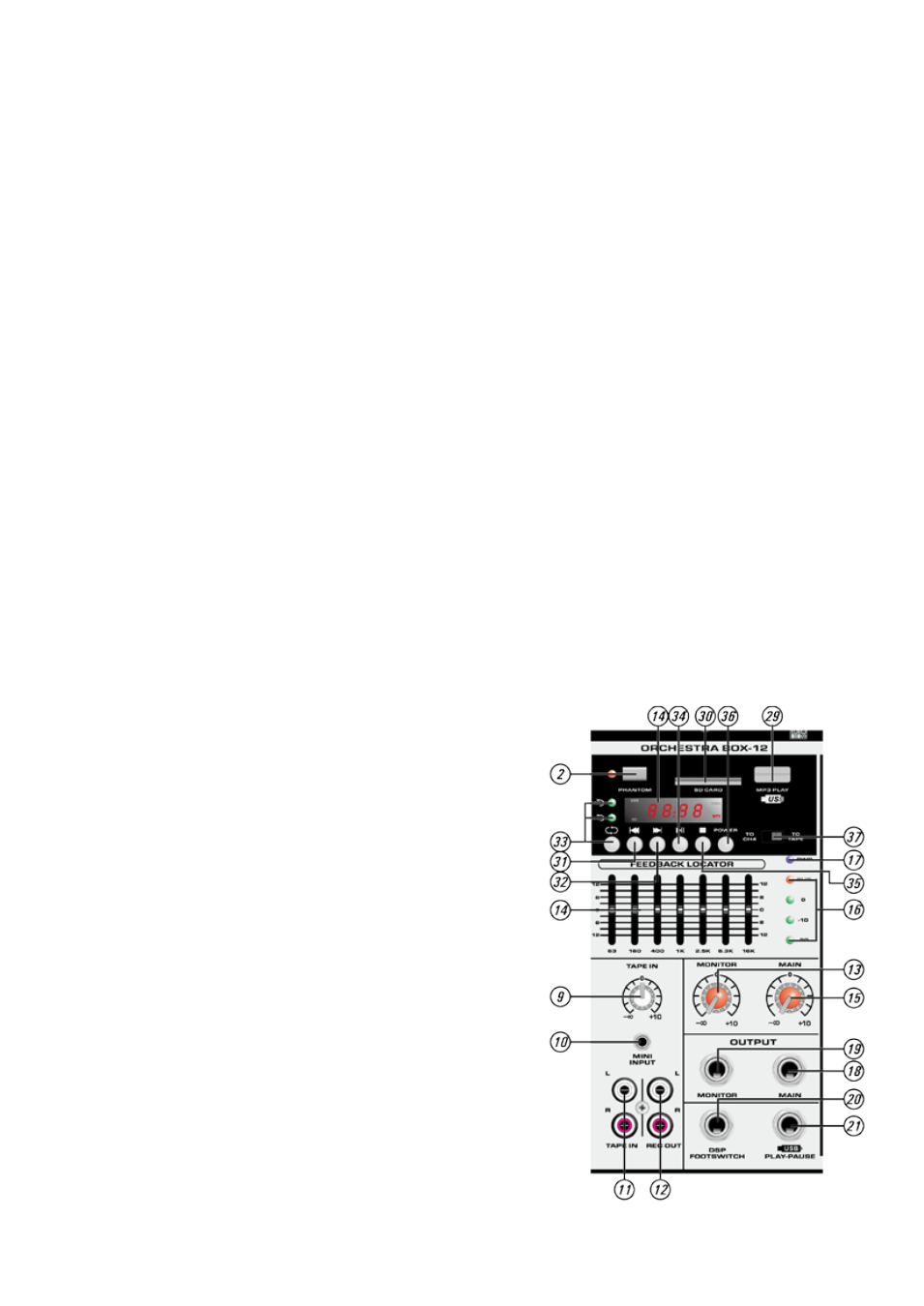

9. Регулятор уровня TAPE IN
Он используется для настройки уровня сигнала TAPE IN и 3,5”
разъемах одновременно. Диапазон усиления – от -∞ до +10дБ.
10. 3,5”
Разъем MINI INPUT
Этот вход может использоваться для подключения портативного
компьютера, MP3-плеера и других источников линейного сигнала
11. TAPE IN
