6. Установка и подключение
6.1. Настройка
Вы достигли этого раздела и теперь готовы приступить к работе с ORCHESTRA BOX-12. Однако, мы
советуем вам внимательно прочитать данный раздел, чтобы действительно разобраться в работе
устройства. Недостаточное внимание к уровню входного сигнала, маршрутизации сигнала и направлению
сигнала может привести к нежелательным искажениям или отсутствию сигнала полностью. Поэтому
необходимо следовать следующей процедуре для каждого канала сигнала.
-
Опустите вниз все регуляторы входов и выходов .
-
Подключите микрофоны, нуждающиеся в фантомном питании до включения фантомного питания (15В).
-
Настройте выходной уровень громкости ORCHESTRA BOX-12 не более, чем на 75% от общего.
-
Установите фейдеры эквалайзера по центру.
-
Теперь повторите эти же действия для всех входных каналов. Светодиодный индикатор уровня сигнала на
главном выходе может перейти в красную секцию. В таком случае нужно уменьшить выходной уровень с
помощью регулятора MAIN.
6.2 Подключение источников сигнала
Активная акустическая система ORCHESTRA BOX-12 оснащена балансными XLR разъемами и ¼” TRS
джеками, а также небалансными RCA разъемами, которые могут использоваться в различных комбинациях
в зависимости от сферы применения без потери качества сигнала.
-
Конфигурация распайки кабелей
Подключение к разъемам XLR и TRS может быть балансным или небалансным в зависимости от

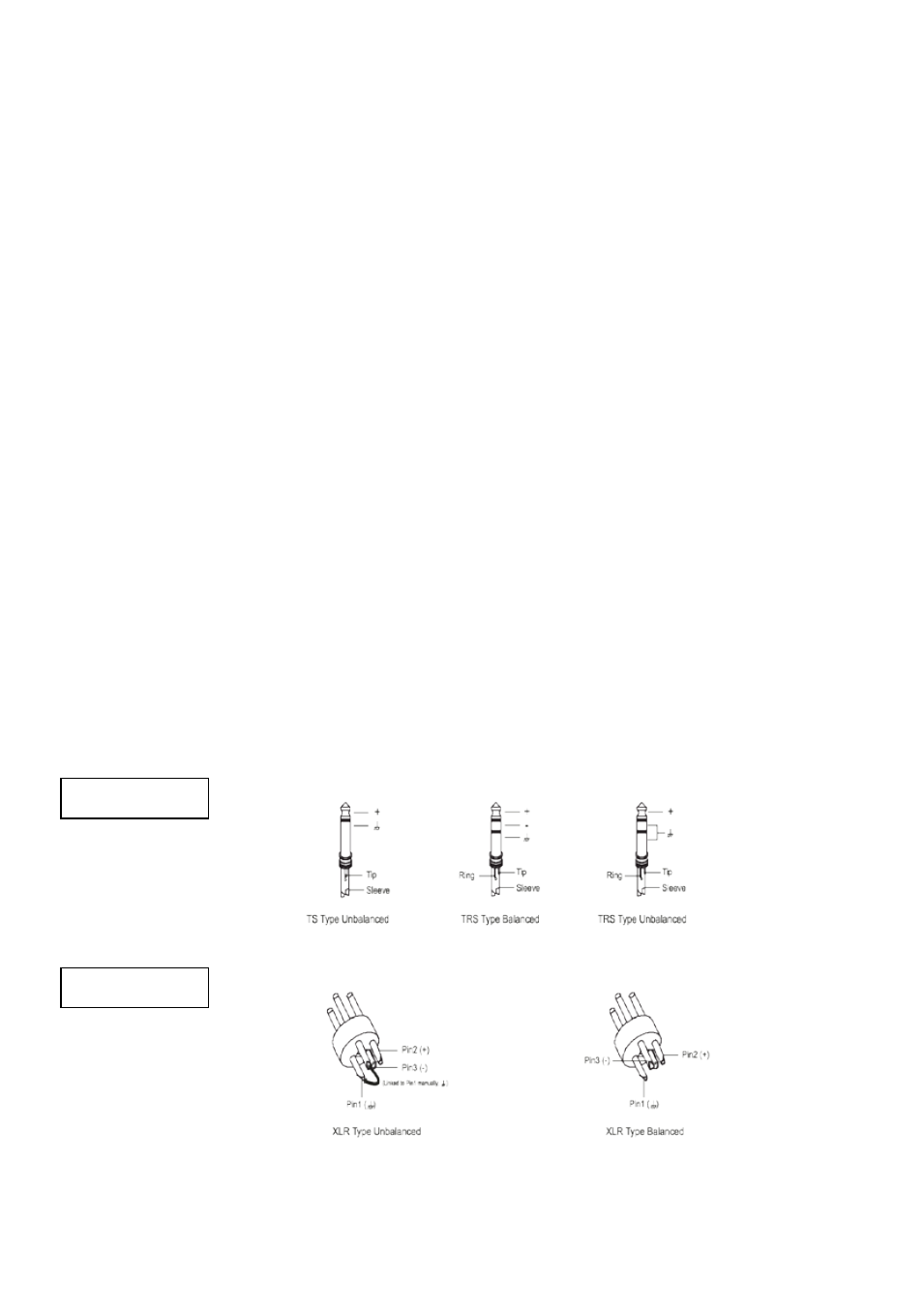

конкретной ситуации. Пожалуйста, используйте распайку, согласно иллюстрации (см. ниже)
-
Для ¼” джека
Для TRS разъема
Для XLR разъема
