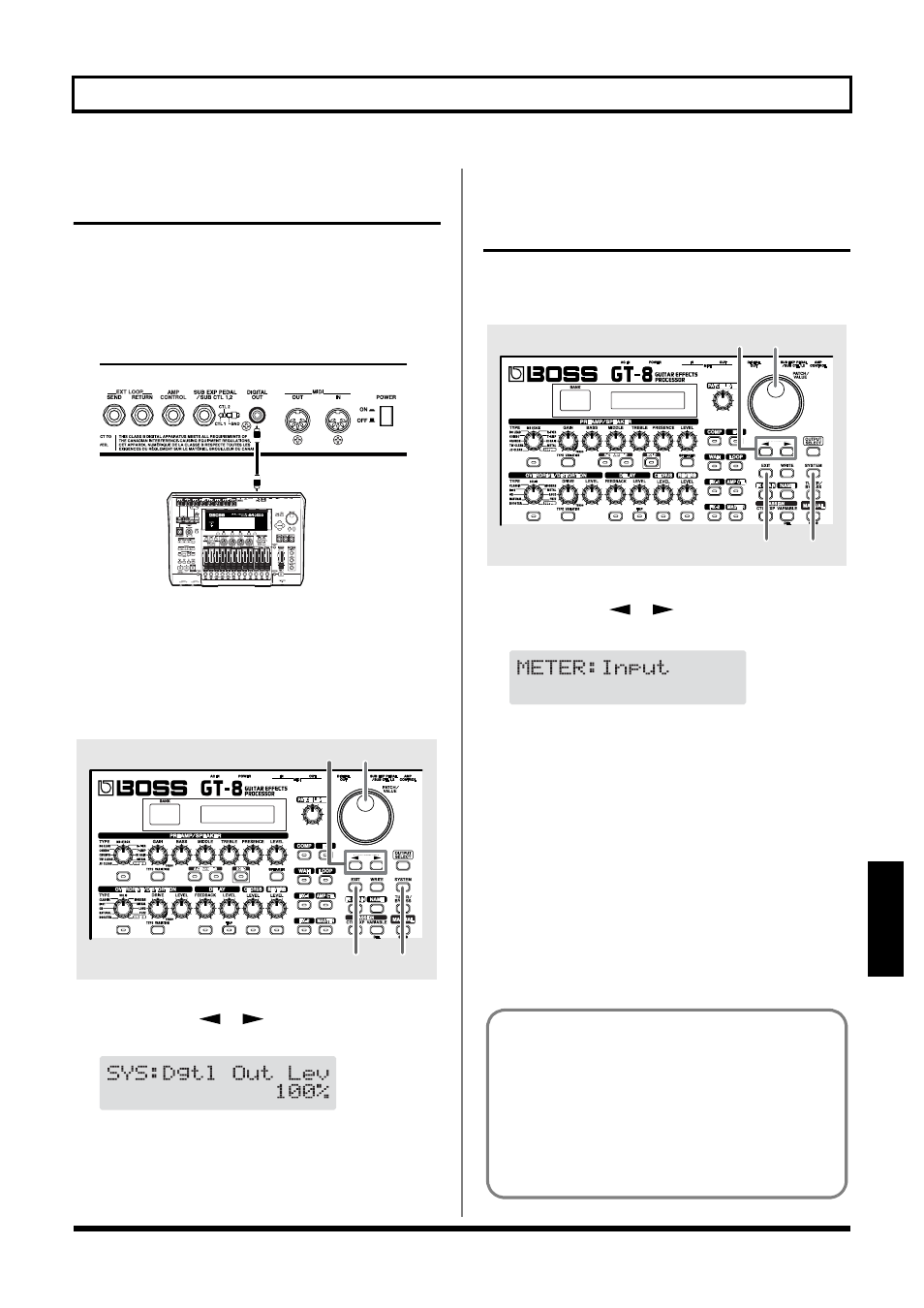

Цифровой сигнал с GT-8 подаётся на внешние устройства
через выходной разъём DIGITAL OUT, расположенный
на задней панели корпуса процессора. Вы можете непо-
средственно подключать к этому разъёму цифровой ре-
кордер или другие типы записывающих цифровых уст-
ройств, что позволит вам избежать потерь качества
сигнала.
fig.07-150
Íàçíà÷åíèå âûõîäíîãî ñèãíàëà íà
âûõîä DIGITAL OUT
Вы можете установить уровень выходного сигнала с
разъёма DIGITAL OUT, используя процедуру данную
ниже.
fig.07-152
1. Нажмите кнопку [SYSTEM], а затем кнопками
PARAMETER [
] [
], выберите отображе-
ние параметра “SYS: Dgtl Out Lev”.
fig.07-153d
2. Вращением колеса PATCH/VALUE измените зна-
чение выбранной установки.
Возможные установки: 0%-200%
3. Нажмите кнопку [EXIT] для возврата к экрану Play.
Ïðîâåðêà óðîâíÿ ñèãíàëà
ýôôåêòà ïî øêàëå
èíäèêàòîðà
Вы можете задать отображение мониторинга уровня вы-
ходного сигнала с каждого эффекта. Это полезно делать
при проверке выходных уровней сигналов с эффектов.
fig.07-131
1. Нажмите кнопку [SYSTEM], а затем кнопками
PARAMETER [
] [
], выберите отображе-
ние параметра “METER”.
fig.07-140d
2. Вращением колеса PATCH/VALUE выберите
эффект, для которого будет осуществляться
мониторинг выходного сигнала.
* Вы можете проверить уровень входных сигналов, посту-
пающих на джековый вход INPUT выбрав установку
"Input". Выбор установки "Output" позволит вам прове-
рить уровень выходного сигнала с процессора GT-8.
* Вы можете не наблюдать визуально отображение уровня
сигнала, если он имеет слишком большой уровень. Ис-
пользуйте оптимальную установку сигнала выходного
уровня для каждого эффекта, чтобы стрелка индикатора
не перемещалась слишком далеко.
3. Нажмите кнопку [EXIT] для возврата к экрану
Play.
DIGITAL IN
1
2
1
3
1
2
1
3
Дополнительную информацию смотрите на стр. 54–
стр. 56.
