12
Îïèñàíèå îðãàíîâ óïðàâëåíèÿ è èõ ôóíêöèè

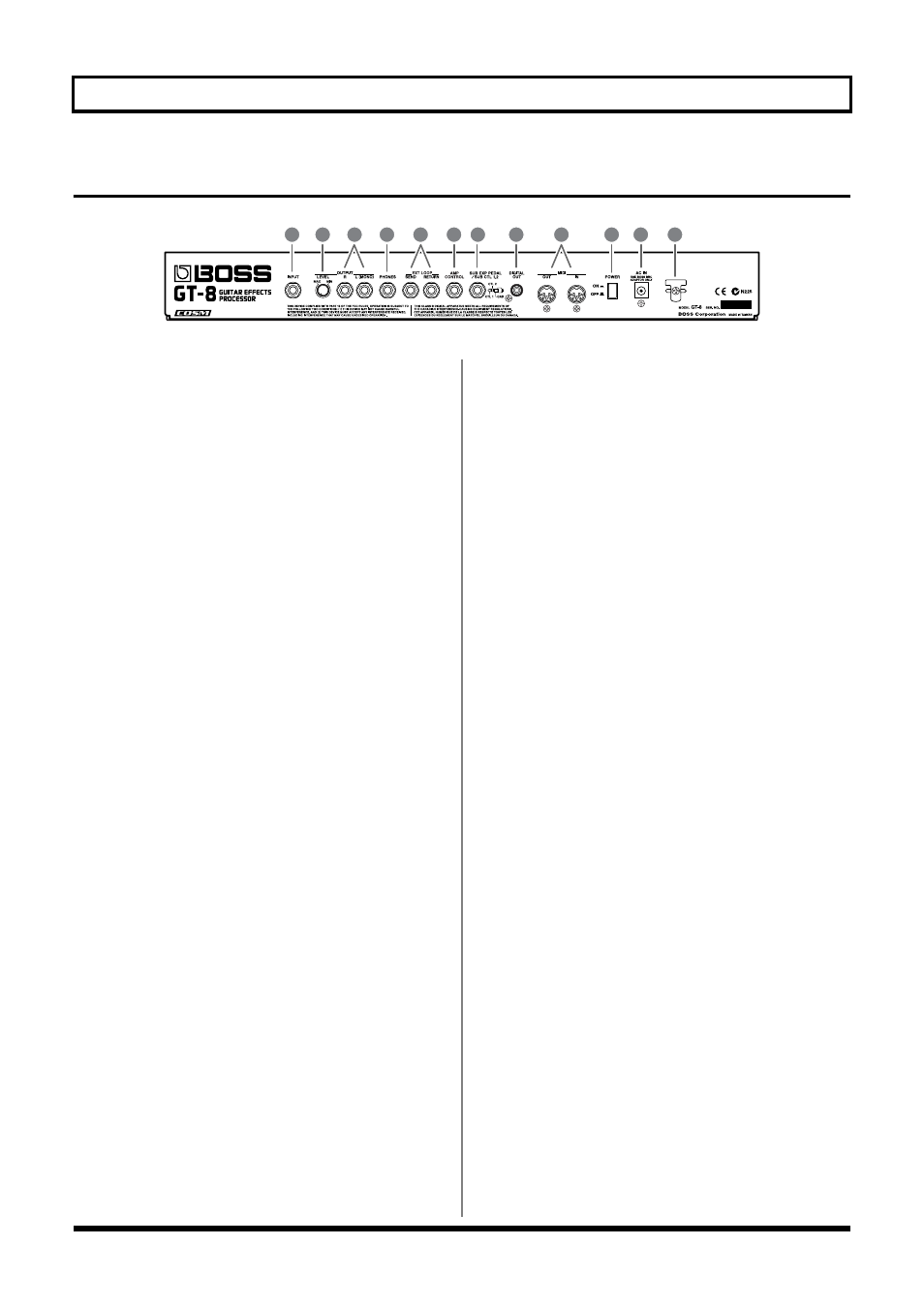

Çàäíÿÿ ïàíåëü
fig.002-020
1.
Âõîäíîå äæåêîâîå ãíåçäî INPUT
Данный вход предназначен для подключения
гитары.
2.
Ðåãóëÿòîð OUTPUT LEVEL
Этим регулятором устанавливается уровень вы-
ходного сигнала устройства и громкость его звуча-
ния в наушниках.
3.
Âûõîäíûå äæåêîâûå ãíåçäà OUTPUT R/L
(MONO)
Применяются для подключения к усилителю, мик-
шеру и аналогичному оборудованию.
4.
Ãíåçäî ïîäêëþ÷åíèÿ íàóøíèêîâ PHONES
В данное гнездо подключаются наушники к GT-8.
5.
Äæåêîâûå ãíåçäà SEND/RETURN
Когда используется функция LOOP (стр. 50), то в это
гнездо подключается внешний процессор
эффектов.
6.
Äæåêîâîå ãíåçäî AMP CONTROL
Когда используется функция AMP CONTROL, то
подключение к данному гнезду позволяет переклю-
чать каналы на гитарном усилителе.
7.
Äæåêîâîå ãíåçäî SUB EXP PEDAL/SUB CTL
1, 2
Данное гнездо служит для подключения опцио-
нальной педали экспрессии (например, EV-5) или
напольного переключателя (FS-6/FS-5U).
8.
Öèôðîâîé âûõîä DIGITAL OUT
С этот выхода подаётся цифровой аудио сигнал на
внешние цифровые устройства.
9.
Ãíåçäî MIDI IN/OUT
Данное выходное MIDI гнездо служит для коммута-
ции GТ-8 с внешними MIDI устройствами, с целью
приёма и передачи MIDI сообщений.
10.
Âûêëþ÷àòåëü ïèòàíèÿ POWER
Данный включатель производит включение или
выключение электропитания.
11.
Ãíåçäî ïîäêëþ÷åíèÿ àäàïòåðà ýëåêòðî-
ïèòàíèÿ AC IN
В данное гнездо подключается адаптер электропи-
тания (BRC серии).
12.
Çàõâàò äëÿ óäåðæàíèÿ êàáåëÿ àäàïòåðà
Данный захват позволяет фиксировать кабель
электропитания адаптера, чтобы предотвратить его
несанкционированное отсоединение.
1
2
3
4
5
6
7
8
9
10
11
12
