Передняя и задняя панели

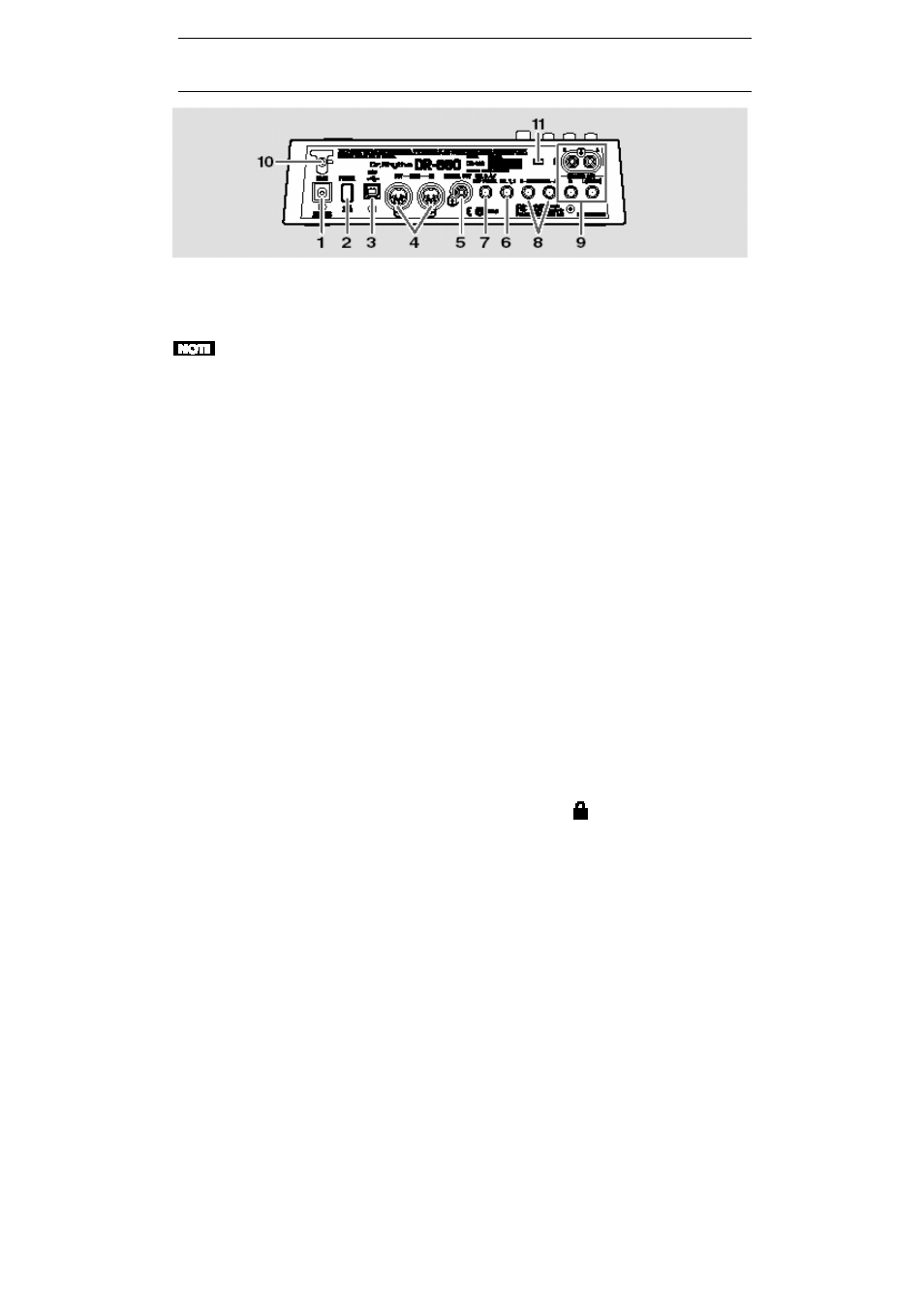

Задняя панель
1. ГнездоAC IN (ACадаптер)
Сюда подсоединяется АС-адаптер BRC-
серии (в комплекте).
Не подключайте AC адаптеры других марок, а
только BRC-серии ; так как могут наблюдаться
сбои в работе у-ва.
2. Выключатель POWER
Вал/выкл питание на DR-880f.
3. USB
соединитель
Позволяет использовать USB кабель
для подключения DR-880 к компьютеру.
4. MIDI
соединитель (IN/OUT)
Принимает (IN) и передает
(OUT) MIDI данные.
Используйте MIDI кабели для подключения
к MIDI секвенсору или MIDI звук. модулю.
5. DIGITAL
OUT
соединитель
Соединитель коаксиального типа для
выхода цифровых аудио сигналов.
Выход тех же звук сигналов, что с гнезд
MASTER OUT.
Подключите к цифровому рекордеру.
6. Гнездо CTL 1, 2
Подключение педалей (FS-6 или FS-5U; ld
приобретаются отдельно) и
использование их для управления
функциями DR-880.
7. Гнездо CTL 3, 4/EXP PEDAL
Подключение педалей (FS-6 или FS-5U;
приобретается отдельно) или педали
экспрессии (Roland EV-5; -“- отдельно) и
использование их для управления
функциями DR-880
8. Гнезда INDIVIDUAL A, B Jacks
Выход любых назначенных вами
звуков.
9. Гнезда MASTER OUT R/L
(MONO)
Это выходные гнезда. Предусмотрены
как phone джеки, так и RCA phono
джеки.
Ели
используете phone Джеки,
подключите оборудование выходу L
(MONO) если работаете в моно
режиме.
10. Фиксатор шнура
Фиксирует шнур поставленного в
комплекте AC адаптера. Защищает от
случайного выключения подачи
питания и уменьшает нагрузку на
гнездо AC адаптера.
11. Слот (
SECURITY LOCK)
http://www.kensington.com/
16
