Использование педалей – Инструкция по эксплуатации BOSS DR-880
Страница 122
121
Системные назнач.
Использование педалей

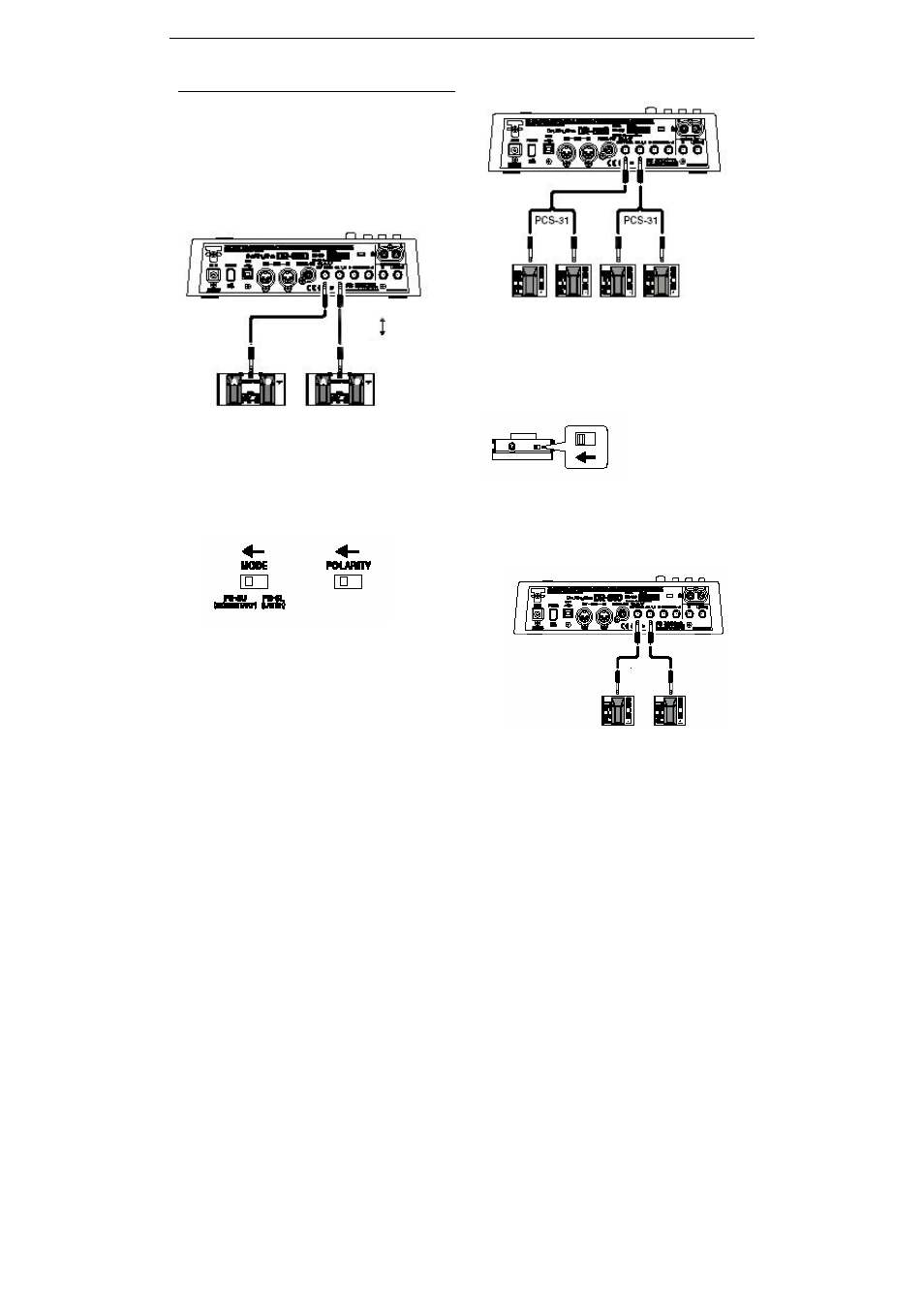

Вы можете подключить педали (такие как FS-
6, FS-5U: приоб. отдельно) в гнезда CTL 1, 2
и CTL 3, 4/EXP PEDAL на задней панели и
использовать их для управл. назн. вами
функцией, такой как старт/стоп воспроизв.
При подключении FS-6
При подключении FS-5U
red w hit e red w hit e
stereo 1/4” phone plug
stereo 1/4” phone plug
Sw. 4 Sw. 3 Sw. 2 Sw. 1
•
Use a stereo 1/4” phone plug ←→ stereo
1/4” phone plug cable to make
connections.
•
Установите выкл. MODE и POLARITY
как это показано на рисунке.
Sw . 4 S w . 3 Sw . 2 S w . 1
•
Для подключения в гнездо по две
педали вам потребуется спец.
кабель (PCS-31; приобр. отдельно).
•
Установите перекл. POLARITY как
это показано на рисунке.
При подключении по одной FS-5U в
каждое гнездо
Sw. 3
Sw. 1
•
При подключении в каждое гнездо
только по одной педали,
используются назначения для Sw. 1и
Sw. 3.
