GL2200
Руководство пользователя
24

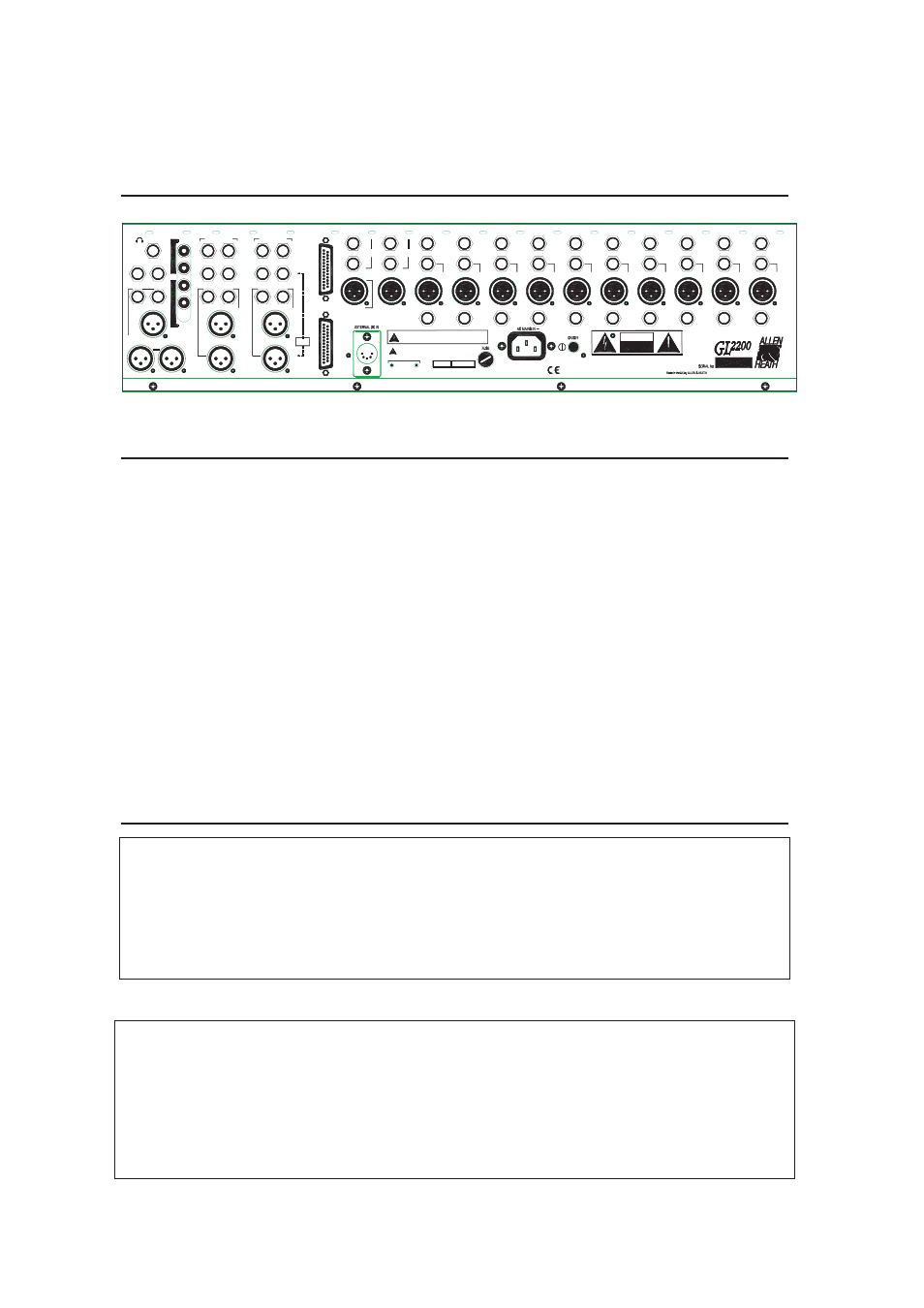

Задняя панель
Спецификации
0 dBu = 0.775 Volts rms 0 dBV = 1 Volt rms
Уровень вых. усиления
:
...................................... +21dB
MAX вых. уровень ... ……XLR +25dBu
2kohm
max нагр.
............................................ джек +21dBu
Шкала : L, R……………….12-ти сегментная
Группы 1-4……….4-х сегментная
Каналы …………4-х сегментная
Пиковые индикаторы
: ...
..........вкл. за 5дБ до перегрузки
Частотная характеристика
1kHz @ +4dBu:
Вход/выход
.....................20Hz - 30kHz +0/-1dB
Искажения : THD+ шум @ +1
4dBu 1kHz
Вх. Mic in на L-R вых., 40dB усил. ..........................0.010%
..........................0.008%
Коэффициент ослабления синфазного сигнала CMRR
........................... >88dB
Взаимное проникновение каналов (изм. при 1kHz)
Соседний канал ……………………………………... < -90dB
Фейдер на min .......................................................< -90dB
Канал заглушен .......................................................< -90dB
При панорамировании канала .............................< -80dB
Шум: изм. RMS, ширина полосы пропускания 22kHz
Вх. Mic in при нагр. 150 ohm
..............................< -128dB
Лин. предусил., усил. 0dB .....................................< -83dBu
Вых. L-R ост. шум
.....................< -92dBu (96dB S/N)
Фейдеры L-R в пол. "0"
...............< -88dBu (92dB S/N)
Шум L-R микса
.....< -83dBu (87dB S/N)
Фейдеры групп в пол. "0"
..........< -91dBu (95dB S/N)
Шум микса групп
.< -83dBu (87dB S/N)
Блок питания : ....................100 - 240В AC @ 47/63Hz
....................................Встроенный, автовольтаж
Мощность потреб. :............................................... 60Вт max
Тип предохранителя
: ............... T1A 250V 20mm
Коммутация
Входы
Mic in.............................. XLR......................... 2 - гор., 3 - хол., балансн..................... >2k Ohm .......... от -60 до -20dBu
Line in ............................ XLR.........................
.................... >10k Ohm ........
или TRS джек ............... tip гор., ring хол., балансн.................... >10k Ohm ........
Line in
... TRS джек ............... tip гор., небалансн................................ >8k Ohm ......... -20dBu min
Стереовозврат.............. TRS джек ...............
................................ >6k Ohm .......... -10dBV min
2-х дор. возврат ......... RCA PHONO ..........
............................................ >10k Ohm ........ -10dBV min
Возврат разрыва ......... TRS джек ...............
..... >6k Ohm .......... 0dBu (chan), -2dBu (out)
Выходы
L-R, Group out ............... XLR.........................
.................... <75 Ohm.......... +4dBu, +27dBu max
Direct out ....................... TRS джек ............... tip гор., сопр. балансн.
................. <75 Ohm.......... 0dBu
2-Track sends ................ RCA PHONO ..........
............................................ <75 Ohm..........
Aux out..........................
.................
................. <75 Ohm..........
Mono out ........................ XLR.........................
.................... <75 Ohm.......... +4dBu, +27dBu max
Insert send .....................
.................
..... <75 Ohm.......... 0dBu (chan), -2dBu (out)
Monitor out .....................
.................
..... <75 Ohm..........
разн. +21dBu max
Phones out.....................
.................
.......................... на стереонаушники
30 to 600 Ohms
REVERSE
GRP/AUX
5
AUX
R
6
OUT
M
OUT
SEND
L
OUT
4
OUT
2
OUT
1
3
OUT
OUT
L
MONITOR
AUX
6
R
INSERT
RING R
TIP L
1
2
AUX
AUX
4
AUX
3
AUX
AUX
5
INSERT
INSERT
INSERT
INSERT
INSERT
GRP
19
RETURN
2-TRACK
RETURN
R
20
STEREO
RETURN
STEREO
R
L/MONO
18
L/MONO
17
DO NOT OBSTRUCT VENTILATION OPENINGS
AVIS: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR.
SEE INSTALLATION INSTRUCTIONS BEFORE CONNECTING TO THE SUPPLY
WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE
T1A 250V 20mm
WARNING - THIS APPARATUS MUST BE EARTHED.
EXTERNAL SUPPLY
INTERNAL SUPPLY
ACTIVE
ACTIVE
100 - 240V~
100 - 240V.AC
47-63Hz ~ 60W MAX
SUPPLY VOLTAGE RANGE:
NO USER SERVICEABLE PARTS INSIDE
WARNING: DISCONNECT SUPPLY BEFORE CHANGING FUSE.
ATTENTION: COUPER L'ALIMENTATION AVANT DE CHANGER LE FUSIBLE.
CAUTION: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE REPLACE FUSE
ATTENTION: REMPLACER LE FUSIBLE AVEC UN DES MEMES CARACTERISTIQUES.
WITH SAME TYPE AND RATING.
TALKBACK
SYS-LINK
OUT
DIRECT
10
OUT
DIRECT
DIRECT
9
OUT
8
OUT
DIRECT
DIRECT
7
OUT
6
OUT
CAU TI ON
DIRECT
DIRECT
5
OUT
4
OUT
DIRECT
DIRECT
3
OUT
2
OUT
DIRECT
1
OUT
INSERT
INSERT
INSERT
INSERT
INSERT
SYS-LINK
14
16
12
MIC
R
IN
11
MIC
R
MIC/LINE
STEREO
IN
IN
15
L/MONO
STEREO
IN
LINE
IN
13
L/MONO
10
IN
IN
MIC/LINE
MIC/LINE
IN
IN
MIC/LINE
MIC/LINE
LINE
IN
LINE
IN
9
8
LINE
IN
LINE
IN
7
6
INSERT
INSERT
INSERT
INSERT
INSERT
IN
IN
MIC/LINE
MIC/LINE
IN
IN
MIC/LINE
MIC/LINE
LINE
IN
LINE
IN
5
4
LINE
IN
LINE
IN
3
2
IN
MIC/LINE
LINE
IN
1
2kohm
max нагр.
Вх. Line in на L-R вых., 0dB усил.
Вх. Mic in, 40dB усил. @ 1kHz
2 - гор., 3 - хол., балансн.
стереоканала
tip гор., небалансн
небалансн
tip посыл, ring возвр.,небалансн.
от -30 до + 10dBu
от -30 до + 10dBu
TRS джек
TRS джек
TRS джек
TRS джек
2 - гор., 3 - хол., балансн.
2 - гор., 3 - хол., балансн.
небалансн
tip гор., сопр. балансн.
tip посыл, ring возвр.,небалансн.
tip левый, ring прав.,небалансн.
tip левый, ring прав.
разн. +21dBu max
разн. +21dBu max
