GL2200
Руководство пользователя
11

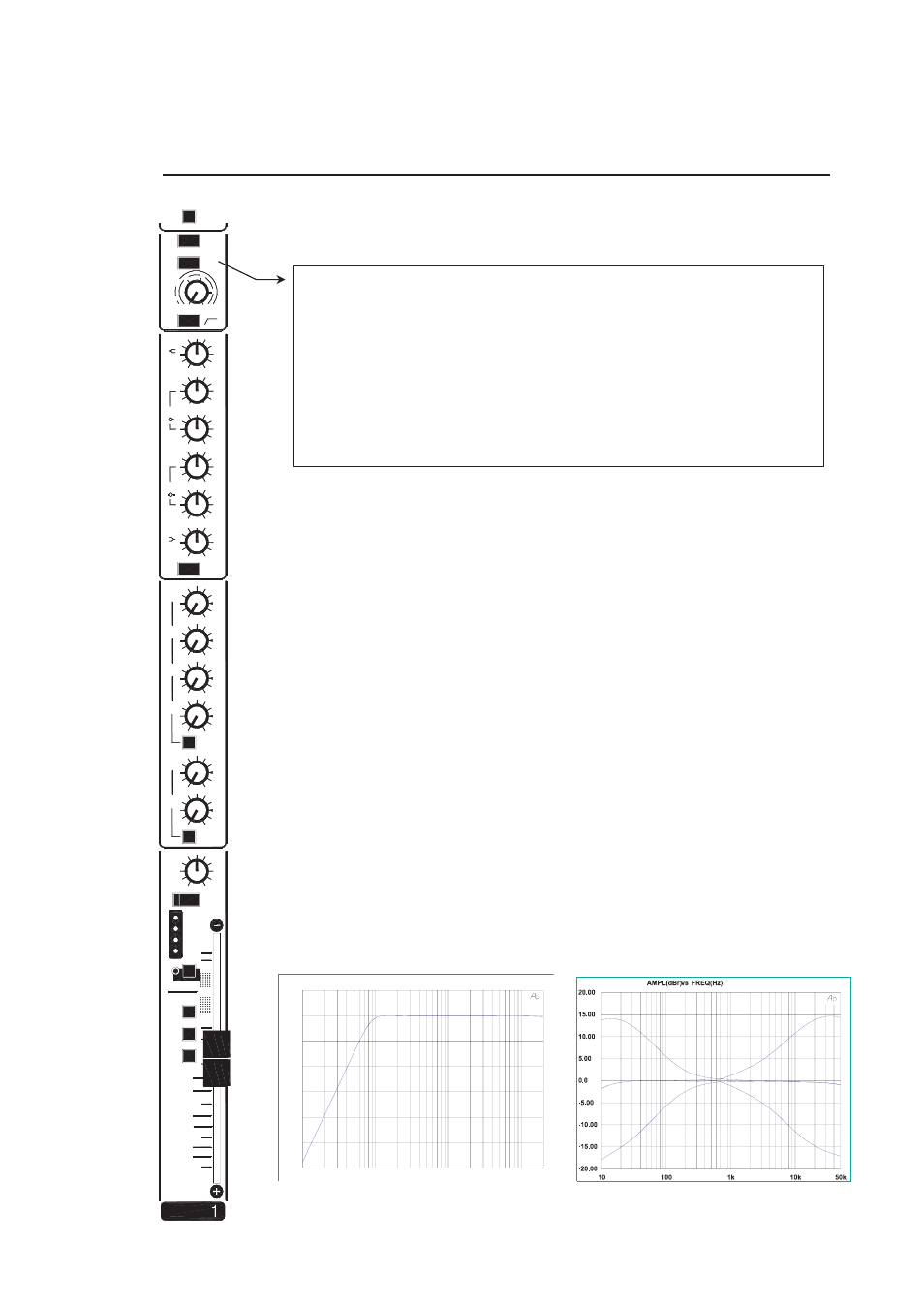

Моноканал
В моноканале применяется высококачественная аналоговая цепь прохожде-
ния сигнала для обеспечения абсолютной чистоты звучания микрофонов и
источников линейного сигнала.
Кнопка "48V" включает подачу фантомного питания +48В на XLR-вход для ми-
крофонов, которые в этом нуждаются.
Важное замечание: Выключайте подачу фантомного питания, когда ко
входу подключены нетребующие этого источники сигнала.
Кнопка переворачивает фазу сигнала для устранения проблем, часто встре-
чающихся при неправильной установке микрофонов или распайке кабелей
(вместо контакта 2, контакт 3 - "горячий"). Это также может быть полезно для
уменьшения акустической обратной связи между близко расположенными
громкоговорителями и микрофонами при сведении во время концерта.
Кнопка "PAD (LINE)" служит для выбора гнезда "джек" и играет роль аттеню-
атора на 30дБ для XLR-входа, когда ко входу "джек" ничего не подключено.
XLR-вход работает только в том случае, если к гнезду "джек" ничего не под-
ключено. Смотрите выше описание микрофонного/линейного входа.
Регулятор "GAIN" необходим для соответствия уровня входного сигнала уров-
ню нормальной работы пульта. Настройте уровень сигнала до отметки "0dB"
на шкале канала (желтый индикатор). Используйте функцию "PFL" для прос-
лушивания сигнала и точной настройки его уровня.
Кнопка "100Hz" включает НЧ-фильтр (18дБ/октава), который убирает низко-
частотный шум. Что служит для очистки тех звуков, который не имеют низко-
частотной составляющей, например голос и тарелки. НЧ-фильтр независим от
эквалайзера.
Четырехполосный эквалайзер позволяет вам настроить тембральную окраску
звука. Регуляторы высоких (HF) и низких (LF) частот имеют полочную характе-
ристику, это означает, что они влияют на все частоты выше или ниже точки
излома. Совместно с НЧ-фильтром вы сможете настроить низкочастотный
диапазон так, как вам необходимо. Регуляторы в центральном положении не
влияют на частотную характеристику сигнала.
100 Гц НЧ-фильтр НЧ и ВЧ эквалайзеры
1-2
3-4
PEAK
L-R
PFL
0
SIG
+ 6
ODD
L
6
AUX
AUX
5
AUX
4
AUX
3
2
AUX
1
AUX
EVEN
R
MUTE
EQ IN
1
Ш
100Hz
HF
12kHz
-15
0
+ 15
500Hz
3kHz
15kHz
-15
0
+ 15
MF1
250Hz
35Hz
1kHz
-15
+ 15
0
MF2
-15
+ 15
0
60Hz
LF
PRE
PAN
C
5
5
OO
O
O
+ 6
O
O
+ 6
O
O
+ 6
O
O
+ 6
O
O
+ 6
O
O
+ 6
0
0
0
0
0
0
48V
PRE
10
20
30
10
0
20
- 10
30
60
40
PAD
GAIN
30
50
0
PAD
-30dB
vs
-60.00
-50.00
-40.00
-30.00
-20.00
-10.00
0.0
10.00
AMPL(dBr)
10
100
1k
10k
20k
FREQ(Hz)
Микрофонный вход. Подключите микрофон к XLR-входу. Если к гнезду
"джек" ничего не подключено, то переключатель PAD (LINE) играет роль
аттенюатора на 30дБ для микрофона. Это позволит вам использовать
XLR-вход для микрофонов или источников линейного сигнала с высоким
выходным уровнем.
Линейный вход. Подключите источник линейного сигнала ко входу XLR или
TRS-джек. Если вы используете XLR-вход, то убедитесь, что к гнезду
"джек" ничего не подключено, и нажмите кнопку PAD (LINE). Если вы ис-
пользуете вход TRS-джек, также нажмите кнопку PAD (LINE). Гнездо
"джек" работает только в том случае, когда эта кнопка нажата.
