6.
Чтобы соединить приемники, вставьте пластины (4) в отверстия на боковой панели второго приемника, совместив отверстия в пластине
(4) с отверстиями на нижней панели приемника.
7.
Укрепите соединяющие пластины (4) на втором приемнике, используя три шурупа (5), снятых с резиновых ножек.
8.
Прикрепите короткие скобы (6) к внешней панели каждого приемника, используя для каждой скобы по два шурупа (2), снятых с боковых
панелей.
9.
Установите приемники в рэк.
Замечание: Сохраните оставшиеся шурупы (5) для дальнейшего использования.
3.4 Подсоединение приемника к микшеру (рисунки 2,5)
Соедините аудио выход с нужным входом:
-
симметричное гнездо (8) - XLR кабель – микрофонный вход: установите переключатель уровня выхода (10) на отметку “-30
dB”
-
симметричное гнездо (8) – XLR кабель – линейный вход: установите переключатель уровня выхода (10) на отметку “0 dB” или
“+6 dB”
-
несимметричный «джек» (9) – 1/4" «джек» – несимметричный 1/4" «джек» микрофонного или линейного входа.
3.5 Подключение приемника к сети (рисунок 6)
1.
Проверьте, соответствует ли входное напряжение блока питания напряжению в сети. В случае несоответствия возможно
повреждение оборудования.
2.
Включите кабель (1) блока питания в гнездо DC (2) на задней панели приемника и закрутите DC разъем (3)
3.
Вставьте вилку блока питания в розетку.
3 Настройка
3.6 Включение питания
1. Нажмите кнопку на передней панели для включения приемника.

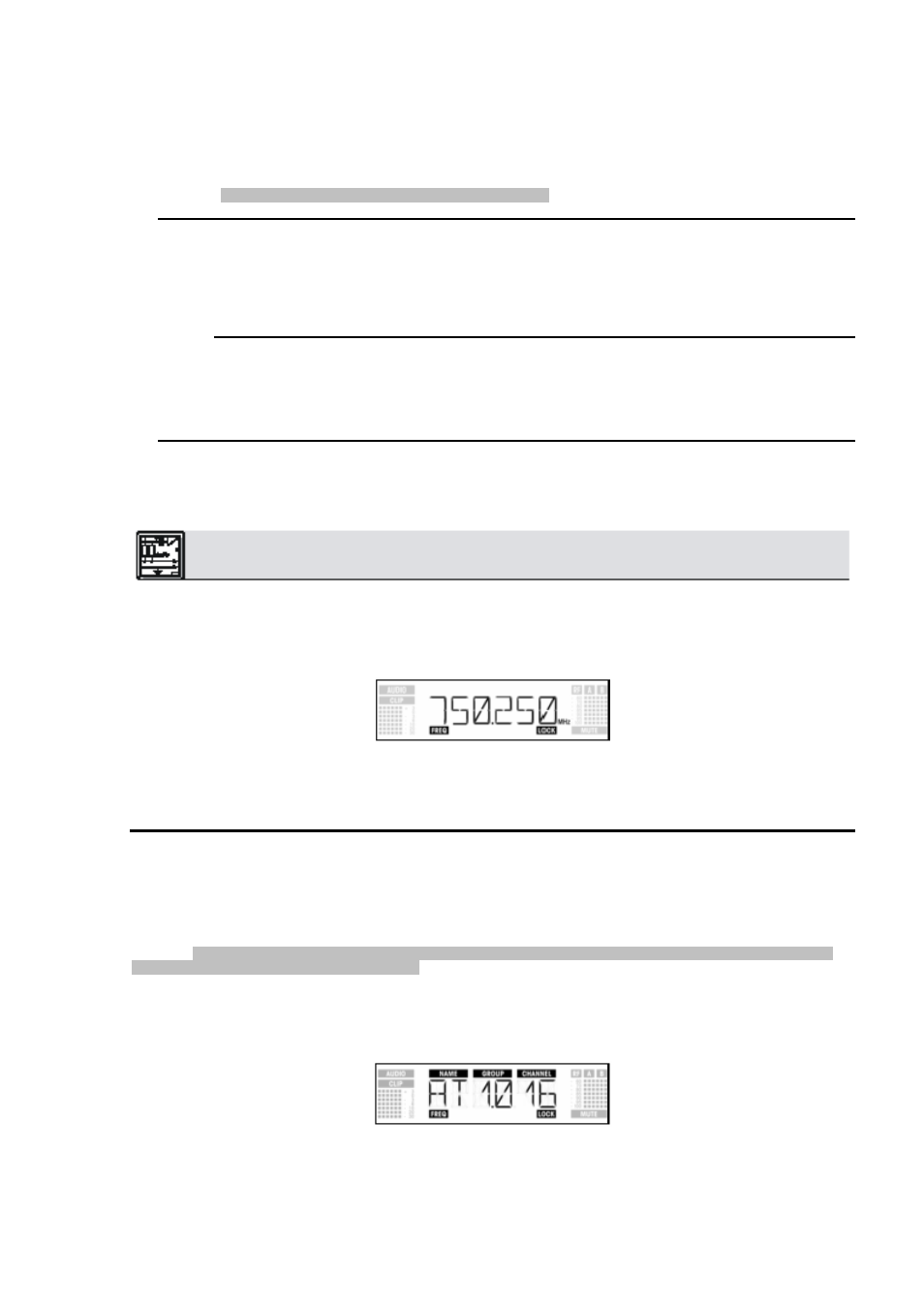

Нажатие кнопки автоматически устанавливает режим LOCK, на дисплее отображается несущая частота в MHz и значок LOCK:
Если передатчик отключен (OFF) или РЧ сигнал на антеннах отсутствует (например, из-за экранирующего эффекта), на дисплее появляется значок
MUTE, а аудио выход заглушается.
Если на антенны поступает РЧ сигнал, шкала под знаками “A” и “B” отображает уровень поступающего на активную антенну сигнала.
Шкала под знаком “AUDIO” отображает уровень аудио сигнала. Значок “CLIP” загорается при перегрузке аудио сигнала.
3
Приблизительно через 5 секунд на дисплее отобразится последнее активное перед отключением приемника меню.
3.7 Режим LOCK
В режиме LOCK приемник получает сигнал с передатчика. Приемник автоматически запирается, т.е. вы не можете вносить изменения в настройки.
Однако возможно поочередно вызвать различные меню. Значок LOCK
отображается на дисплее.
Замечание: Чтобы установить режим LOCK, либо включите приемник ON либо, если он уже включен, а значок LOCK не отображается, нажмите и
удерживайте кнопку SETUP, пока не появится значок LOCK.
Приблизительно через 15 секунд после отображения на дисплее частоты в MHz, восстанавливаются параметры до момента отключения.
Несколько параметров сохраняются в памяти после отключения и восстанавливаются при включении: это пресет, частота, имя.
Чтобы просмотреть данные параметры, поверните кнопку SETUP по часовой или против часовой стрелки:
• пресет (появляется только если пресет был сохранен): несущая частота отображается в виде номера субканала внутри частотной группы.
• частота: несущая частота в MHz (этот параметр появляется всегда, даже если пресет не был сохранен).
