5 Светодиодное кольцо (зеленое/красное): если одна или больше сигнальных функций активированы (смотри раздел 4.3.2 ), в критической
ситуации загорается красный светодиод. Когда все параметры в норме, горит зеленый светодиод.
2.5.2 Задняя панель (рисунок 2)
6 Только DC: фиксирующийся DC вход для соединения с блоком питания.
7 Антенны A/В: 2 байонетных разъема для подсоединения UHF антенн (7а) или дополнительных удаленных антенн.
2.6 Аудио выходы (рисунок 2)
8 Симметричный: симметричные 3-контактный XLR аудио выход для соединения, например, с микрофонным входом микшерной консоли.
9 Несимметричный: несимметричный 1/4" TS аудио «джек» для соединения, например, с гитарным усилителем.
10 Переключатель уровня выхода: переключатель для соответствия уровня симметричного выхода входной чувствительности подсоединяемого к
приемнику оборудования. Переключатель имеет три позиции: -30, 0, +6 dB. Уровень несимметричного выхода не настраивается.
11 DATA: data выход для подсоединения к компьютеру.

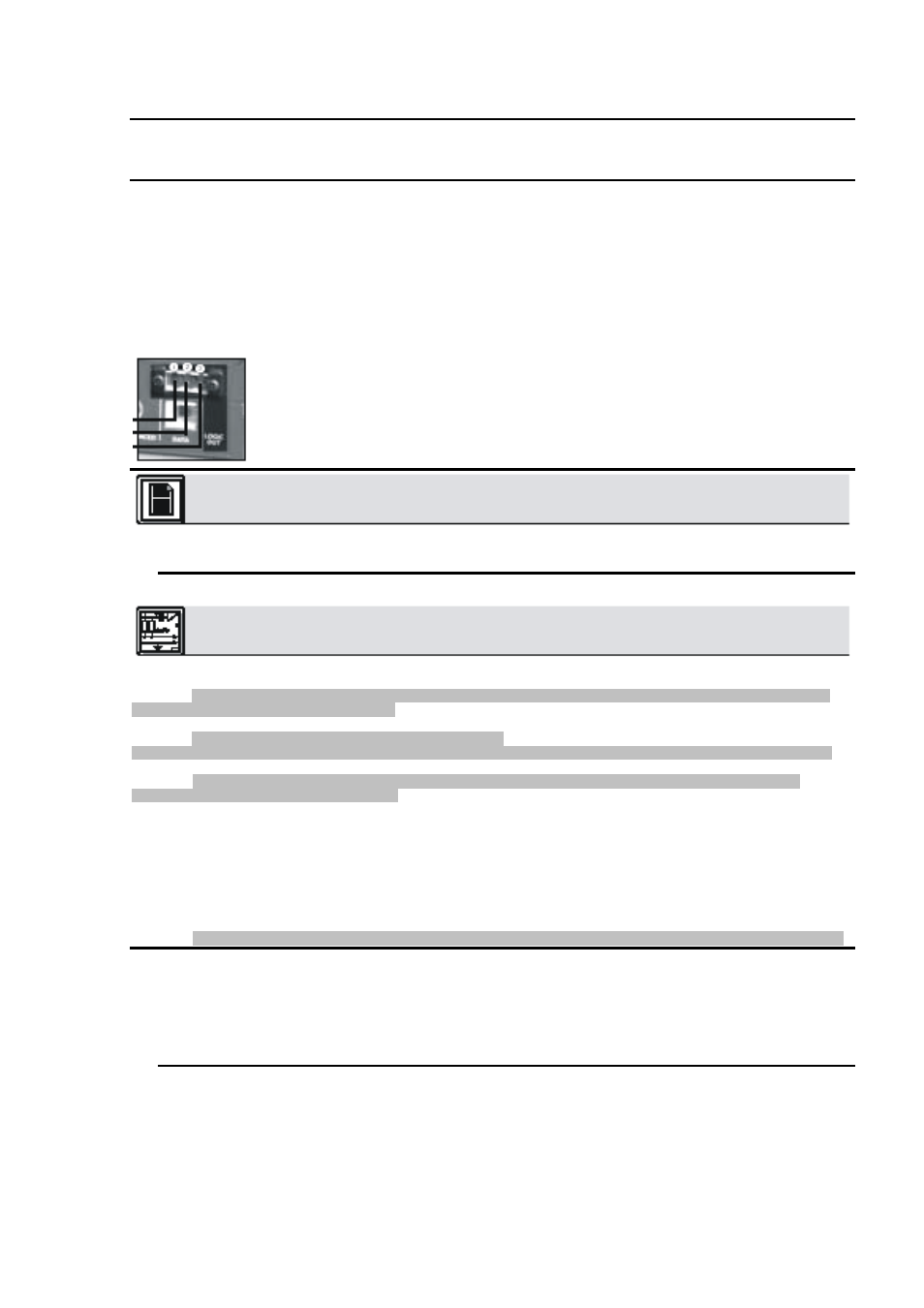

12 LOGIC OUT: Logic выход для контроля за внешними функциями (например, заглушение канала на автоматическом микшере AS 8). Этот 3-
контактный разъем Phoenix обеспечивает следующие сигналы:
1 уровень аудио сигнала приемника on (0 V) / заглушен (5 V)
2 заземление
3 батареи передатчика O.K. (0 V) / на пределе (5 V)
2 Описание
2.7 Нижняя панель
Табличка типа приемника (13) с указанием диапазона несущих частот и даты выпуска закреплена на нижней панели.
3 Настройка
Внимание! Прежде чем устанавливать приемник, проверьте, соответствует ли входное напряжение блока питания напряжению в сети. В случае
несоответствия возможно повреждение оборудования.
Внимание! Прежде чем устанавливать систему WMS 4000, проверьте чтобы
приемник и передатчик были настроены на одинаковую частоту. Обратитесь к разделам 3.8.1 – 4 и пользовательскому руководству передатчика.
Замечание: В показаниях дисплея в соответствующих разделах параметры, подвергаемые изменению, помещены в скобках ''>'' и ''<''. Все
показанные значения – примеры возможных установок.
3.1 Размещение приемника
Отражение от металлических частей, стен, потолка или экранирующий эффект могут ослабить или погасить прямой сигнал передатчика.
Для наилучших результатов размещайте приемник и удаленные антенны следующим образом:
1.
Разместите приемник/антенны рядом с местом выступления (сценой). Однако убедитесь, что приемник находится на расстоянии не
ближе 3 метров от передатчика. Оптимальное расстояние – 5 метров.
2.
Убедитесь, что приемник находится в «поле зрения» передатчика.
3.
Размещайте приемник на расстоянии минимум 1,5 метров от крупных металлических объектов, стен, подмостков, потолков и др.
Замечание: Вы можете поставить приемник отдельно или поместить его в 19’’ рэк, используя имеющийся комплект для установки в рэк RMU 4000.
3.2 Установка в рэк одного приемника (рисунок 3)
1.
Отвинтите четыре резиновые ножки (1) с нижней панели приемника.
2.
Отвинтите два крепежных шурупа (2) с боковых панелей приемника.
3.
Используйте шурупы (2) для крепления короткой скобы (3) на одной боковой панели и длинной (4) на другой. Скобы входят в комплект
для крепления в рэк RMU 4000.
4.
Установите приемник в рэк.
3.3 Установка в рэк двух приемников рядом (рисунок 4)
Для установки в рэк двух приемников рядом вам потребуется два комплекта для установки в рэк RMU 4000.
1.
Отвинтите по четыре резиновые ножки (1) с нижней панели каждого приемника и удалите шурупы (5) с резиновых ножек.
2.
Отвинтите, не удаляя, крепежные болты (2) с правой боковой панели одного приемника и с левой стороны второго.
3.
Снимите пластиковые щитки (3) с боковых панелей, не удаляя крепежных болтов (2).
4.
Вставьте соединяющие пластины (4) в каждую прорезь на боковой панели одного приемника, совместив отверстия в пластине (4) с
отверстиями на нижней панели приемника.
5.
Прикрепите три соединяющих пластины (4) на первый приемник, используя три шурупа (5), снятых с резиновых ножек.
